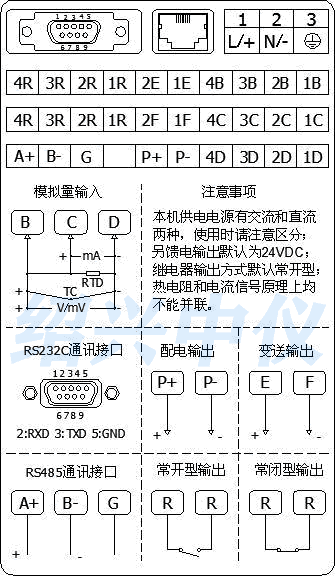

无纸记录仪接线方法和接线图

无纸记录仪接线方法

无纸记录仪电源线连接：

交流电源：以一款绍兴中仪无纸记录仪为例，供电电源通常在 AC220V 范围内能正常工作。仪表后面板电源接口上，L 接交流电源相线端，N 接交流电源零线端，GND（FG）是保护地，将其接到大地上可有效防止静电干扰。

直流电源：直流供电时需在订货时注明。一般 O 为接地端，“+” 为直流电源正极，“-” 为直流电源负极。

传感器信号线连接：

热电阻接线：电阻一端接仪表通道 D 端子，另外两端接仪表通道 B、C 端子。也有部分记录仪是同颜色的两根线分别接到一个通道的端子 1、端子 2 上，另外一个颜色接到端子 3（如以一通道为例，AI - 01 代表一通道，R1 对应端子 1，T1 对应端子 2，G1 对应端子 3）。

热电偶接线：热电偶正端接仪表通道 C 端子，负端接仪表通道 B 端子。也可表述为 B 为正极，D 为负极（不同厂家端子定义可能略有不同）。

线性电流接线：对于 0 - 10mA 或 4 - 20mA 的线性电流，接仪表通道 AB 端子之间，需并联 500 欧姆或 250 欧姆的标准电阻，使线性电流转换为线性电压，剩下的接法同线性电压。

线性电压接线：0 - 5V 或 1 - 5V 的线性电压，电压正端接仪表通道 A 端子，负端接仪表通道 B 端子。

两线制变送器接线：例如压力变送器，压力变送器的 A + 连 24V 电源 +，B - 连无纸记录仪 C，无纸记录仪 D 连 24V 电源 -。

无纸记录仪通讯线连接：

RS485 通讯：RS485 通讯线请使用屏蔽双绞线，通讯线长度不能超过 1000 米。在通讯线长度大于 100 米的条件下进行通讯时，为减少反射和回波，必须增加阻值为 120 欧姆的终端匹配电阻，终端匹配电阻应加在 RS485 通讯线的***远两端。

RS232 通讯：RS232 通讯接口位于仪表的背面，它不仅可以和计算机之间进行通信，还可以和串行打印机等外部设备进行通讯。通讯线长度不能超过 10 米，一般在 3 米以内。
