EX300R电流无纸记录仪

ZYW-EX300R电流无纸记录仪价格:8141元起,EX300R电流无纸记录仪知识说明

更新时间:2023年02月21日,不同批次,ZYW-EX300R电流无纸记录仪外观及包装或许略有不同,出厂前均经过严格检测...
EX300R电流无纸记录仪
点击查阅替代新产品:http://www.maiyb.com/xuanxing/8.htm

ZYW-EX300R电流无纸记录仪型号:ZYW-EX300R(可记录三路电流、三路电压、功率、电能累积;可测量频率信号、功率因数等电参量,具有USB接口可备份数据,供电AC220V)。

技术参数

·输入电压:AC3×220/380V,信号范围15~500V
·输入电流:AC3×5A ,信号范围 0.01~5A
·测量频率:45~65Hz
·过载能力:Imax =6A,Umax=500V
·测量精度:电流:±0.2%FS;电压:±0.2%FS;电量:±0.5%FS。

参数位数显示范围单位显示符号精度
电压50.0~99999V/KVU±(0.4%RD+0.1%FS)
电流50.00~99999A/KAI±(0.4%RD+0.1%FS)
有功功率50.00~99999W/KWPPF = 1.00;
±(0.4RD+0.1%FS)
无功功率50.00~99999Var/kvarQPF = 0.00;
±(0.4RD+0.1%FS)
视在功率50.00~99999VA/KVAS±(0.4%RD+0.1%FS)
有功电能110.0~999999999.9kwhΣPF = 1.00;
±(0.8%RD+0.1%FS)
无功电能110.0~999999999.9kvarhΣPF = 0.00;
±(0.8%RD+0.1%FS)
视在电能110.0~999999999.9kvahΣ±(0.4%RD+0.1%FS)
功率因素30.0~1.00
PF±0.03

·记录时间:和您设定的电量无纸记录仪记录间隔时间有关,详见下表

记录间隔2秒5秒10秒15秒30秒1分2分4分
记录长度3天7.5天15天22.5天30天90天180天360天

·通讯接口:RS485/RS232选配。
·供电电源:220VAC,50Hz±5Hz。
·外形尺寸:96×96×167mm。
·开孔尺寸:92×92mm。
·工作条件:环境温度0~60℃,相对湿度<85%。

EX300R电流无纸记录仪接线图

EX300R电流无纸记录仪接线图

选型,价格,工作原理,技术知识,应用方案,接线方法,使用说明...

EX300R电流无纸记录仪厂家

绍兴中仪电子精选ZYW-EX300R电流无纸记录仪,公司主营:温度仪表、液位仪表、压力仪表、电量仪表、记录仪表、数显仪表及自控系统等自动化仪表,特殊需求可定制
查阅更多

使用说明

ZYW-EX300R电流无纸记录仪可广泛应用于环保、冶金、石化、钢铁等行业中监测三相电机驱动的大型设备的电流和电量消耗的情况及配电网和企业中三相电能的计量和监测;直接测量交流电的三相三线或三相四线制交流电的三相电压、三相电流(真有效值)、有功功率、无功功率、视在功率、功率因素、频率、电能等电参数;同时记录电压、电流和电量,可生成各种电量报表;绍兴中仪电子生产的无纸电流记录仪带USB接口,可通过U盘将电压、电流历史数据和电量报表传至上位机保存、分析。

安装尺寸示意

电流无纸记录仪为盘装式安装仪表,可在控制柜上开孔(92*92mm),用随机配备的安装支架卡紧,固定好螺丝,安装完毕,其它安装条件与要求请参考本站资料下载频道的EX300电流无纸记录仪使用说明书。

EX300接线方式

1、为保证测量数据的准确度,必须正确接入电压、电流信号。当被测量电压小于无纸电流记录仪电压量程,可以直接接入,否则必须经过电压互感器PT进入;当被测量电流小于仪表电流量程,可以直接接入,否则必须经电流互感器CT接入。

2、接入互感器的精度会影响无纸电流记录仪测量数据的精度。互感器次级输出应连接较粗、较短的低阻抗导线,减少干扰影响。互感器可能产生信号角差的偏移,对测量数据的准确度有影响。

3、当接线方式重新设置以后,退出系统组态,必须对仪表断电,重新启动绍兴中仪无纸电量记录仪。

电量无纸记录仪端子图

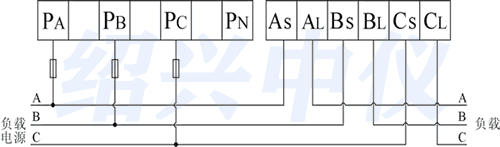

电量无纸记录仪接线图(左:三相四线接线法,右:三相三线接线法)

功能作用

现场数据采集显示画面示意图,包括电流数显图、电压数显图、功率显示、U盘数据备份、打印界面等。

EX300电量无纸记录仪数显画面图

功能特点

·128*64点阵液晶显示屏,全中文菜单显示。
·高速、高性能32位ARM处理器,可同时实现信号的检测、记录、显示和报警。
·大容量的32M快闪存储器及128K的SRAM存储历史数据,掉电永不丢失数据。
·可存储6通道历史数据,系统四种存储组合可选,分别是I/U、I/P、I/Q、I/S。
·EX300电量无纸记录仪显示6通道数据实时曲线。
·显示6通道数据(电流和电压)历史曲线。
·显示三相电流、三相电压、三相有功功率、三相无功功率、三相视在功率、功率因素、频率、累积电能等电量参数。
·电流、电压超限报警,记录报警时间,并提供报警列表。
·采用全中文操作菜单。
·采样周期***小为1秒。
·可同时显示电压、电流、电量实时数据。
·USB接口转存和备份历史数据,支持256M、512M、1G、2G优盘。
·电量累积报表,可生成时报、日+月报、8小时班报、12小时班报。
·RS232/RS485接口,ModBus RTU协议。
·可外接面板式微型打印机打印数据曲线。
