电量无纸记录仪

ZYW-EX390R电量无纸记录仪价格:88元起,电量无纸记录仪知识说明

更新时间:2023年02月19日
电量无纸记录仪

ZYW-EX390R电量无纸记录仪采用集成电路及数字采样技术,对三相电气线路中的交流电流/电压、有功功率、无功功率、视在功率、功率因数、工频周波、谐波、有功电能、无功电能、四象限电能、波峰系数及不平衡度等进行实时测量显示与在线分析。

电量无纸记录仪采用3.5英寸320*240点阵TFT高亮度彩色图形液晶显示,LED背光,画面清晰、视角宽。本机具有模拟量输出、通讯输出及累积脉冲输出功能,支持RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,Micro SD卡,支持干接点数字信号输入,功能强大,性价比高。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。

技术参数

测量参数测量范围测量误差分辨力过载
测量电压0.0~500.0V/AC±0.2%F.S0.1V持续120%;瞬时2倍/30S
测量电流0.01~5A/AC±0.2%F.S0.001A持续120%;瞬时2倍/30S
有功功率U*I*COSΦPF=1.0;
±0.5%F.S
0.1W
有功电能99999.99 MWh0.01KWh
无功功率U*I*SINΦPF=0.0;
±0.5%F.S
0.1Var
无功电能99999.99 MVarh0.01KVarh
视在功率U*I±0.5%F.S0.1VA
视在电能99999.99 MVAh0.01KVAh
功率因数-1.000~1.000±0.050.001
工频周波45~65 Hz(50~500V)±0.05Hz0.01Hz
谐波2~31次


电压输入输入范围:0.0~500.0V AC 输入阻抗:500KΩ
电流输入输入范围:0.01~5A AC
输入阻抗:<0.1Ω
输出信号模拟量输出:4~20mA(负载电阻≤480Ω)、0~20mA(负载电阻≤480Ω)、0~10mA(负载电阻≤960Ω)
1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)
报警输出:继电器控制输出—AC220V/2A、DC24V/2A(阻性负载)
通讯输出:RS485/RS232通讯接口,波特率4800~38400bps可设置,采用标准MODBUS RTU通讯协议
RS485通讯距离可达1公里;RS232通讯距离可达:15米。
EtherNet通讯接口,通讯速率10M/100M自适应。
累积脉冲输出:可选择总有功电能、总无功电能、总视在电能的累积脉冲输出,输出为OC门
数据备份支持U盘和SD卡进行数据备份与转存,容量为4~32GB
接线端子额定电流:5A,额定电压:500V
使用环境环境温度:-10~60℃;相对湿度:≤85%RH;避免强腐蚀气体。
工作电源AC120~240V(开关电源),50/60Hz;DC 20~28V(开关电源)。
功耗≤8W
结构标准卡入式

功能参数说明

功能参数EX390R-CEX390R-S
外观精度显示LCDLCD
规格尺寸(mm)96*96*115mm120*120*115mm
电力参数电压、电流、线电压
平均电压、平均电流
分相及总有功/无功/视在功率
分相及总功率因素
频率、需量、zui大zui小值
谐波参数谐波电压、电流
基波矢量图
谐波电压、电流波形
电网质量电压THD瞬时值
电流THD瞬时值
电压波峰系数
电流波峰系数
不平衡度瞬时值
费率电度有功/无功/视在总电能
四象限电能
复费率电能
历史电能
电量记录实时曲线
历史曲线
打印曲线
文件管理U盘和SD卡数据备份与转存
累积脉冲输出两路□两路□
模拟量输出两路□四路□
报警输出两路□两路□
RS485/RS232通讯接口
以太网通讯
RS232C打印功能-
干接点数字信号输入两路□四路□

使用说明

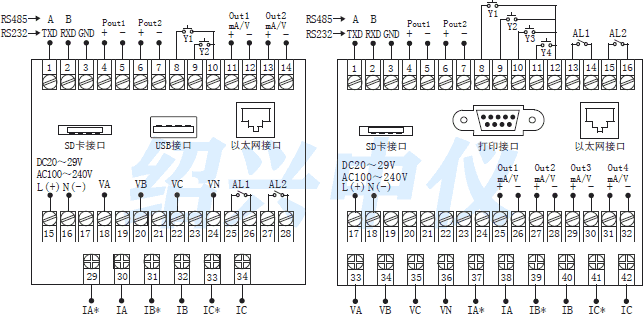

电量无纸记录仪接线图

左图:

EX390R电量无纸记录仪接线图

注意事项

1、建议用户在外接CT、PT时,在本仪表和CT、PT之间采用接线端子排连接,以方便仪表的拆卸。

2、当电流信号以CT方式接入时,请注意CT同名端。

3、用户需根据所采用的PT不同选择额定电流合适的保险丝。

4、为保证测量数据的准确度,必须正确接入电压、电流测试信号。当被测试电压小于仪表电压量程,可以直接接入;否则,必须经电压互感器PT接入。当被测试电流小于仪表电流量程,可以直接接入;否则,必须经电流互感器CT接入。

5、电量无纸记录仪接线时确保输入电流与电压相序一致,否则会出现显示数值与符号错误,同时确保电流进出线连接正确(打*号端子接进线)。
