10寸大屏无纸记录仪

ZYW530RG十寸大屏无纸记录仪价格：8133元起，10寸大屏无纸记录仪知识说明

更新时间：2023年02月19日

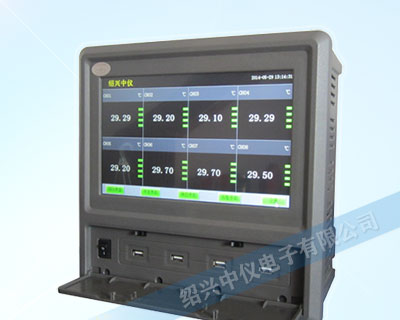

10寸大屏无纸记录仪

不同批次，ZYW530RG十寸大屏无纸记录仪外观及包装或许略有不同，出厂前均经过严格检测，更多...

ZYW530RG十寸大屏无纸记录仪使用说明

无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如流量计的流量信号、压力变送器的压力信号、热电阻和热电偶的温度信号等，通过高性能32位ARM微处理器进行数据处理，一方面在大屏幕液晶显示屏幕上以多种形式的画面显示出来，另一方面把这些监察信号的数据存放在本机内藏的大容量存储芯片内，以便在本记录仪上直接进行数据和图形查询、翻阅。通过上位机管理软件，即可了解仪器记录信息，并可以打印曲线、图形，列表。

大屏无纸记录仪怎么用？

1、时间及通道组态。用于组态或修改日期，时钟，记录点数和采样周期。

2、页面及记录间隔的组态。各个通道的输入信号方式，量程上下限，报警上下限，滤波时间常数，以及开方与否的设置。对于流量信号，还可作开方，流量累积和流量，温度，压力的补偿。

3、由于输入信号的工程单位繁多，可通过组态选择合适的工程单位。如果带有PID控制模块，可实现PID控制回路。

4、通讯信息的组态。用于微机通讯地址和通讯方式的设置。

5、显示画面选择组态。无纸记录仪可显示九画面或更多画面的显示。可通过组态，选择***需要显示的画面。

6、报警信息的组态。每个通道的上上限，上限，下下限和下限报警触点的设置。

ZYW530RG十寸大屏无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了国内外数据记录仪的优点，应用新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

10寸大屏无纸记录仪配置彩色液晶触摸屏显示。可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液位、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

10寸大屏无纸记录仪主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、数据采集板、信号输出板、大容量 FLASH 等构成：

可配备不同类型的智能数据采集控制板，根据应用要求选择。

内置大容量 FLASH，可通过 U盘快速将 FLASH 中的数据转储到计算机中。内置的 FLASH 的容量为 70M 或更多至 2G 字节，8 通道时若 10 秒记录一次可记录 720 小时，可1秒记录一次所有通道的数据。

数字显示界面、棒图显示画面、实时（历史）曲线画面、报警数据页面、历史曲线读数光标功能。

测量、显示基本误差：±0.2% F·S。

可参数设置多点报警功能。

功能特点

○不需要笔和纸记录，日常维护工作量非常小，运行费用低；

○10寸大屏无纸记录仪采用高亮度触控彩色 TFT 液晶屏，CCFL 背光、画面清晰；

○采用 ARM 微处理器，可同时实现多路（仪器主机内部可支持 64 路以及更多路）信号采集、记录、显示和报警；

○采用 70MB 大容量的 FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

○全隔离多种输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；

○显示工程量数据的数值范围更宽可显示 6 位数值：-999,99~1999.99；

○可以进行参数设置、显示工程位号，工程单位，有流量累积等功能；

○具有红色报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8 路继电器报警输出（订制产品）；

○显示精度高，基本误差为±0.2% F·S；

○内置 GB2312 汉字库，使用全拼输入法输入；

○支持外接微型打印、内置打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（订制产品）；

○配备标准 USB2.0 接口。可使用鼠标键盘方便操作，输出历史数据转存快捷方便；

○标准串行通讯接口，带光偶隔离的 RS485 和 RS232C 以及以太网（选配功能）；

○支持标准 ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持其它组态软件；

○采用国际名牌开关电源，能在交流电源 AC 85V~265V 宽电压范围内正常工作；

○提供变送器DC24V隔离配电；

○通过 EMCIII 级，保证仪表在恶劣的环境中正常工作。

技术参数

供电电源	85VAC~265VAC 24VDC±10%
功耗	≦25VA（实际功耗与仪表输入通道数有关）
通道数	8~64路
输入信号	热电偶K,E,R,B,N,T,E,J,S,WRE5-26,WRE3-25 热电阻Pt100,Cu50 电流（DC）：4~20mA, 0 ~20mA 电压（DC）：-5V~0~+5V,-10V~0~+10V, -100mV~0~+100mV
测量精度	≦±0.2%F.S
采样频率	1-19999s自主设定
记录容量(64M为基准)	12天（16通道，1秒钟记录间隔）/720天（16通道，1分钟记录间隔）
记录模式	循环记录
报警类型	高低限报警，每通道4个（上上限，上限，下限，下下限）
继电器	8路常开继电器 220VAC/2A
配电	1路24VDC配电（可选配多路配电和5VDC配电）
通讯	标准以太网（可选配RS485，USB通讯，RS232C，以及GPRS无线通讯等）标准ModBus TCP通讯协议
储存环境	-20℃~60℃、低于95%R.H（无结露）
运行环境	0℃~40℃、低于85%R.H（无结露）
机体材质	防火ABS
外形尺寸	288288200mm
安装开孔尺寸	278*278mm

10寸大屏无纸记录仪采集模块技术规格

输入类型		测量量程	测量精准度	显示分辨率
测量范围	±10V	-11.000V至+11.000V	±0.05%of rdg±2 digit	1mV
	±5V	-5.500V至+5.500V	±0.05%of rdg±2 digit	1mV
	±100mV	-110.0mV至+110.0mV	±0.05%of rdg±2 digit	0.01mV
	0-20mA	0至+20.00mA	±0.05%of rdg±2 digit	0.01mA
	4-20mA	4至+21.00mA	±0.05%of rdg±2 digit	0.01mA
	K	-100℃至+1372℃	±0.05%of rdg±0.6℃	0.05℃
	J	-100℃至+1200℃	±0.05%of rdg±0.6℃	0.05℃
	E	-100℃至+1000℃	±0.05%of rdg±0.6℃	0.05℃
	T	-100℃至+400℃	±0.05%of rdg±0.5℃	0.01℃
	N	-100℃至+1300℃	±0.05%of rdg±0.6℃	0.05℃
	w	0℃至+1500℃ +1500℃至+2315℃	±0.05%of rdg±0.8℃ ±0.05%of rdg±1.1℃	0.05℃ 0.05℃
	R	0℃至+300℃ +300℃至+1768℃	±0.05%of rdg±1.6℃ ±0.05%of rdg±0.9℃	0.05℃ 0.05℃
	S	0℃至+300℃ +300℃至+1768℃	±0.05%of rdg±1.6℃ ±0.05%of rdg±0.8℃	0.05℃ 0.05℃
	B	+400℃至+600℃ +600℃至+1820℃	±0.05%of rdg±1.7℃ ±0.05%of rdg±1.0℃	0.05℃ 0.05℃
	pt100	-200℃至+600℃	±0.1%of rdg±0.3℃	0.02℃
	cu50	-50℃至+150℃	±0.1%of rdg±0.3℃	0.02℃

ZYW530RG十寸大屏无纸记录仪，无纸记录仪，

10寸大屏无纸记录仪正式运行前请预热时间30分以上；周围使用温度0℃至+50℃；周围使用湿度20%至85%RH(没有结露）；质量约3kg（包含端口每台约160g）

操作说明

1、为确保安全，接线必须将多通道无纸记录仪断电后进行。

2、交流供电的仪表，其（PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。

3、本网页给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。

输入信号接线（当接线模块与采集模块组装后，请勿拆开，拆开会导致接线模块损坏），以上接线模块特定。

○1~8 代表八个通道,A、B、C 代表一个通道的三个接线端子；

○热电偶信号输入：A 脚接信号输入正，B 脚接信号输入负；

○电流信号输入：A 脚接信号输入正，B 脚接信号输入负；

○电压信号输入：A 脚接信号输入负，B 脚接信号输入正；

○电阻信号输入：三线制 PT100 铂电阻接 A、B、C 脚，B 与 C 短接，A 脚单独接；

○开关量信号输入：B 脚接信号输入正，C 脚接信号输入负。
