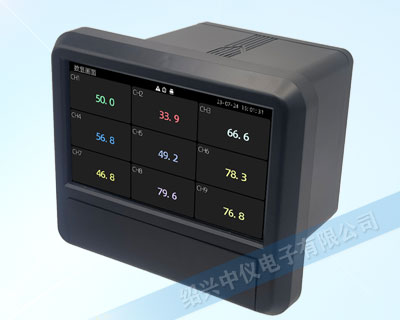

带运算彩屏无纸记录仪ZYW-U3,可编程无纸记录仪ZYW-U3PRO

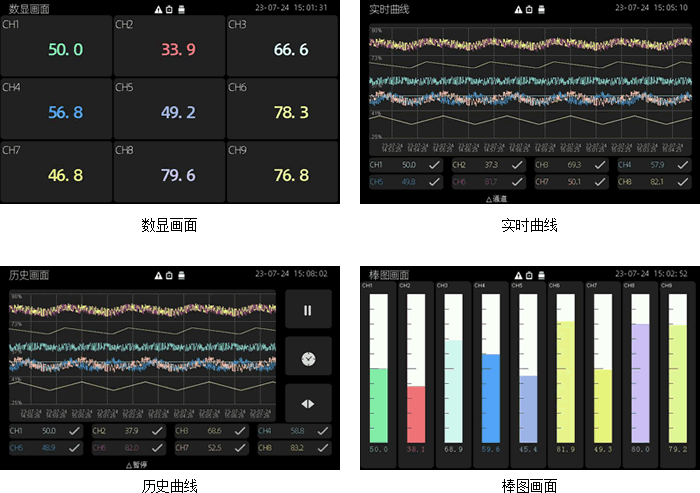

ZYW-U3彩屏无纸记录仪具有36路模拟量输入、8路继电器报警输出、2路RS-485通讯接口、24VDC配电输出、USB接口。采集的数据存储在内部存储器中,它能以曲线、工程量数据等多种形式显示实时数据或追忆历史数据,可将数据通过RS-485通讯接口远传到上位机中进行进一步分析,也可以通过 USB 接口实现数据转存。
U3如同PLC一样,用户可根据自己的需求定制运算公式,实现对数据的二次处理,并对该数据显示、报警和记录。自带Modbus主站功能,可以读取其他设备数据,并对该数据显示、报警和记录。
ZYW-U3彩屏无纸记录仪集显示、处理、记录、报警等多种功能于一身,可以采集、保存、分析各种工业过程中的重要数据,主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场,是替代传统记录仪的新一代无纸记录仪。
7英寸高清彩屏 | 流量累积与温压补偿 | 线性修正 |
36通道万能输入 | 基本运算函数 | 断线处理功能 |
8路继电器报警 | USB接口 | 中英文双语,自由切换 |
2路RS-485通讯接口 | 24VDC配电 | 支持中文位号组态 |
项目 | 可编程无纸记录仪说明 |
---|---|
显示画面 | 7英寸TFT真彩液晶显示屏,分辨率 800*480,高清晰LED背光,三侧接近零视角的超宽视觉感受 |
输入信号 | 电流:4~20mA、0~20mA、0~10mA 电压:0~5V、0~10V、1~5V、0~20mV、0~100mV 热电阻:Pt100、Cu50 热电偶:B、S、K、E、T、J、R、N |
输出信号 | 报警输出:继电器常开触点输出,触点容量2A/250VAC |
馈电输出:DC24V,150mA | |
通讯输出:RS485 通讯接口,采用标准MODBUS RTU 通讯协议 | |
数据备份 | 支持U盘进行数据备份与转存 |
存储容量 | 内部存储器容量128M Byte |
记录间隔 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小时 |
存储时长 | 11天(间隔1秒)—39600天(间隔1小时) |
权限管理 | 禁止未经授权的人随意改动仪表的配置、参数以及仪表的工作状态,保证设备和被控对象的安全。 |
采样周期 | 1S |
测量精度 | 0.2%FS |
产品尺寸 | 外形尺寸:195×165×155mm,开孔尺寸:138×138mm |
工作电源 | AC100~240V,50/60Hz/DC24V±10% |
功耗 | ≤30W |
使用环境 | 环境温度 :-20~60℃;相对湿度:5~95%RH(无结露) |
ZYW-U3 | 彩屏无纸记录仪(通道板隔离) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ZYW-U3PRO | 彩屏无纸记录仪(全通道隔离) | ||||||||||
输入通道数量 | 01 | 1通道模拟输入* | |||||||||
... | n通道模拟输入 | ||||||||||
36 | 36通道模拟输入 | ||||||||||
继电器报警输出 | 04 | 4路报警输出* | |||||||||
8 | 8路报警输出 | ||||||||||
流量积算 | 0 | 无流量积算* | |||||||||
1 | 带流量积算+温压补偿 | ||||||||||
通讯功能 | D4 | RS485 | |||||||||
D5 | RS485+Modbus主站 | ||||||||||
基本运算 | 0 | 无 | |||||||||
FC1 | 基本运算 | ||||||||||
供电电源 | A | AC220V | |||||||||
D | DC24V | ||||||||||
注: ZYW-U3与U3PRO区别在于电路设计的光耦隔离不同,U3通道之间无光耦隔离,U3PRO通道之间路路光耦隔离。 |

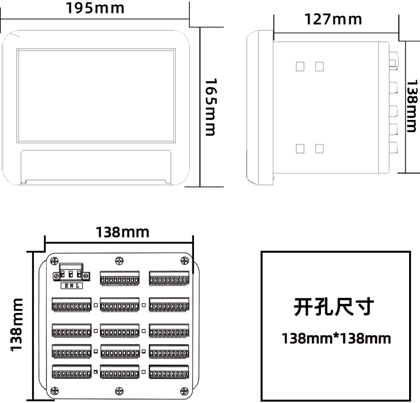

可编程无纸记录仪外形尺寸。
