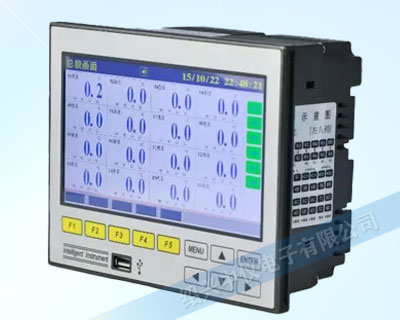

ZYW-R7100十六路超薄彩色无纸记录仪

ZYW-R7100系列超薄宽屏彩色无纸记录仪1-16路多信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、开关量、脉冲等）。可带6路继电器报警输出，6路馈电输出，4个变送输出，RS232/485通讯接口可选择，蓝牙功能，GPRS功能以太网接口，微型打印机接口和USB接口；馈电输出可以给传感器供电；R7100无纸记录仪具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示，掉电列表显示。精致的外观设计、人性化操作界面、稳定的功能体现、可靠的硬件品质、精湛的制造工艺，使R7100具有更高的性能价格比。

技术指标

◇显示

屏幕：7英寸真彩TFT LCD（800*480点阵）

精度：实时显示：±0.2% F.S.、追忆精度：±0.2% F.S.、（注：热电偶应去掉冷端误差）

◇处理器

采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警

◇存储模块

采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息

◇输入功能

输入规格：全隔离输入，最大支持16路模拟量输入

电压输入：0-5V、1-5V、0-20mV、0-100mV、0-10V

电流输入：0-10mA、4-20mA、0-20mA

电阻输入：Res（0~400Ω）

热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）

热电偶：S、B、K、T、R、E、N、J

辐射高温计：F1、F2

钨铼：WRe3-25、WRe5-26

其它输入信号（如开关量输入（DI）、脉冲量输入（PI））或分度号（如 PT1000）需在订货时注明

◇输出功能

配电输出：最多支持 3 组变送器隔离配电+24VDC，每组配电≤60mA，支持其他规格隔离配电（如 12VDC、5VDC 配电输出）

变送输出：最多支持 4 路通道标准电流变送输出，负载能力 750Ω（最大），方便显示仪表或 DCS/PLC 的采集，实现信号的长距离传输

继电器报警输出：最多支持 6 路继电器报警输出，触点容量1A@250VAC/1A@30VDC（最大触点容量可定制），可组态上上限、上限、下限、下下限报警

◇通讯打印

通讯接口：提供 RS232C 和 RS485 两种通讯接口供用户选择，支持同时使用 RS232C 和 RS485，支持同时使用 RS232C 和RS232C，支持 Modbus RTU 协议，波特率（1200、4800、9600、19200、38400、57600）

打印接口：RS232C 直接连接微型打印机，波特率1200

◇记录功能

记录容量： 64/128/192/248MB（FLASH 容量可选择）；

记录间隔：1秒至12时，1s/2s/4s/8s/12s/24s/36s/60s/2 分/3分/4 分/5 分/10 分/30 分/60 分/2 时/4 时/8 时/12 时共 19 档可选。

记录时间：记录时间的长短与 FLASH 存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：

记录天数=FLASH容量(MB)*1024*1024*记录间隔(秒) ÷通道数÷16÷24÷3600。

注：记录间隔可定制 0.1S，定制后通道需小于 8 通道。其他记录间隔需定制。

◇数据转存

数据备份和转存：支持 USB 1.1 、2.0 优盘，支持 1G 到 32G的 U 盘进行数据转存，兼容性强，可兼容市面上绝大多数的 U盘（推荐使用工业版优盘）

◇供电电源

供电电源：100~240VAC（额定电源电压 220VAC），50/60Hz交流电源供电，支持 24VDC（18VDC-36VDC）直流电源供电，支持 12VDC（9VDC-18VDC）直流电源供电（直流供电需在订货时注明）

◇保护功能

断电保护：内置存储器保护参数和历史数据，断电后长久保存

时钟保护：集成硬件时钟，掉电后也能准确运行

◇误差精度

热电偶冷端补偿误差：±2℃

时钟误差：±2 秒/天

◇工作环境【禁止在易燃、腐蚀性环境下工作】

工作温度：0～50℃（避免日光直晒）

相对湿度：0～85%R.H（无凝结）

海拔高度：<2000m（特殊规格除外）

◇运输和贮存环境

运输和贮存温度：-20～60℃（避免日光直晒）

运输和贮存湿度：5～95%R.H（无凝结）

◇仪表净重

净重：≤15Kg

注意：

◇技术指标为本系列R7100无纸记录仪通用指标，功能配置请以实物为准。

◇技术指标若有与实物仪表不相一致时，请以实物为准。

选型代码

安装接线

安装方法：

步骤1：将仪表从安装面板（请使用钢板）前方推入安装孔中。其中安装面板厚度为（1.5~4.0）mm。

步骤2：用仪表所带的安装支架如上图所示安装（仪表左右两侧各安装两个支架，仪表盘安装支架所用螺丝是M3标准螺丝）。

步骤3：仪表表体安装完毕后，即可进行信号线和电源线的连接。

注意：安装本仪表时请不要左右倾斜，尽量水平安装（可后倾<30）。

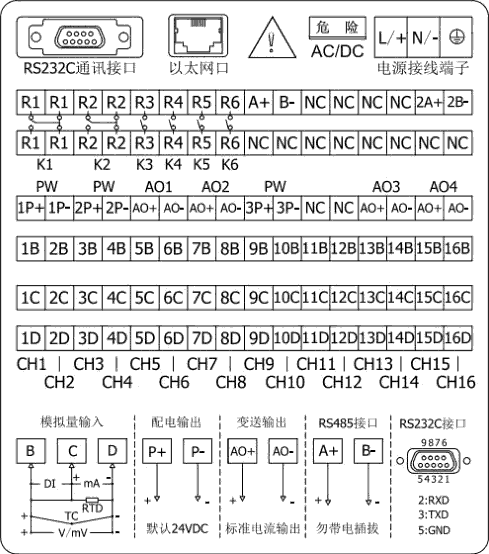

接线端子图

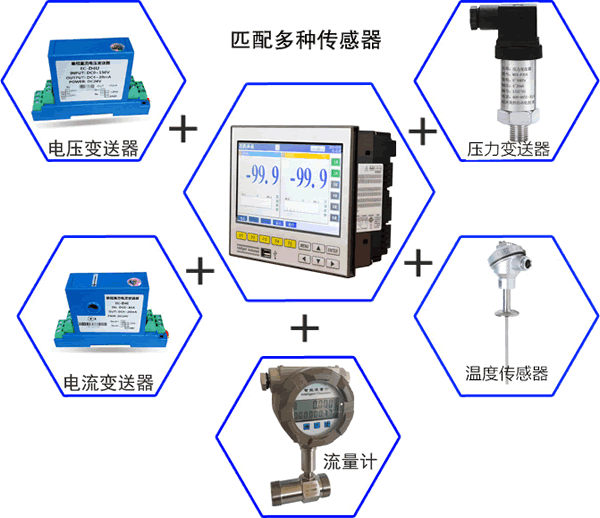

功能应用

近年来，某些工业现场受安装深度、数据采集路数和操作舒适度等各方面的约束，一般的传统记录仪已完全满足不了其现场的需求，而给用仪单位现场应用带来了相当大的不便，因此一款厚度短、集成度高、色彩丰富、操作舒适、功能齐全、可靠性高及性价比理想的产品具有很大的现实意义。绍兴中仪自主研发的R7100超薄宽屏无纸记录仪，旨在满足用仪单位的理性需求、提升用仪单位的感性体验，主要应用于石油石化、化学化工、造纸塑胶、纺织印染、冶金建材、科教、生物医疗、市政环保、能源计量、食品粮油、烟酒饮料、设备制造、设备成套及农林畜牧渔等各行业。
