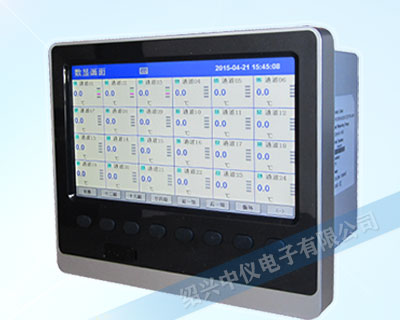

更新时间：2026年03月07日，不同批次，ZYW330R彩色智能无纸记录仪外观及包装或许略有不同，出厂前均经过严格检测。
彩色智能无纸记录仪是一种高精度、高稳定性的数据采集和记录设备，主要用于工业自动化、环境监测、能源管理等领域。它可以实时采集、记录和显示各种参数，如温度、湿度、压力、流量、电压、电流等，同时还可以进行数据存储、报警、远程通信等功能。
ZYW330-RG系列彩色无纸记录仪60路***输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺。
| ZYW330RG | 彩屏无纸记录仪选型参数 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZYW330RC | 蓝屏无纸记录仪（缺芯停产） | |||||||||||
| 外形尺寸 | 4 | 185×154×176mm(开孔138*138)，含彩屏无纸记录仪本体、256Mb内存* | ||||||||||
| 输入通道数量 | 01 | 1通道模拟输入* | ||||||||||
| ... | n通道模拟输入 | |||||||||||
| 60 | 60通道模拟输入 | |||||||||||
| FB0n | n路频率输入(12V配电) | |||||||||||
| FB12 | 12路频率输入(12V配电) | |||||||||||
| FC0n | n路频率输入(24V配电) | |||||||||||
| FC12 | 12路频率输入(24V配电) | |||||||||||
| 继电器报警输出 | 00 | 无报警输出* | ||||||||||
| ... | ... | |||||||||||
| 18 | 18个报警输出 | |||||||||||
| 模拟变送输出 | 00 | 无变送输出* | ||||||||||
| ... | ... | |||||||||||
| 12 | 12个变送输出 | |||||||||||
| 流量积算 | 0 | 无流量积算* | ||||||||||
| 1 | 带流量积算 | |||||||||||
| PID调节 | 0 | 无PID调节功能* | ||||||||||
| 1 | 带PID调节功能 | |||||||||||
| 通讯功能 | D1 | RS232 | ||||||||||
| D2 | RS485 | |||||||||||
| D3 | RS232C(打印端口) | |||||||||||
| 以太网通讯 | E | RJ45以太网通讯（只适用于局域网） | ||||||||||
| 配电输出 | P24 | 带一路DC24V配电输出（zui大负载电流:250mA） | ||||||||||
| 数据转存 | USB | USB接口* | ||||||||||
| SD | Mini SD卡接口* | |||||||||||
| 供电电源 | A | 85～265V，45～55Hz* | ||||||||||
| 附件 | 上位机管理软件 | |||||||||||
| 继电器端子板 | ||||||||||||
备注： ·频率信号输入≤12路；模拟信号输入≤60路； ·变送输出+报警输出通道≤18路，选择60通道输入时，彩屏无纸记录仪不能再同时选择报警及模拟输出选项。 | ||||||||||||
常用型号例举：ZYW330RG-40808000USB-A（绍兴中仪彩屏无纸记录仪价格请咨询公司0575-85118510/彩色无纸记录仪：8路输入、8路报警、USB接口、AC220V供电）。
1、输入信号：60通道隔离型多种信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2、信号类型：
标准电压信号：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
线性电阻信号：0～400Ω；
3、精度：±0.2％FS。
4、采样周期：1秒。
5、存储容量：内部Flash存储器容量256Mb。
6、模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）、特殊定制。
7、报警输出：≤18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。
8、配电：变送器配电电源，额定电压24VDC，电流≤250mA。
9、通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
10、供电：电压范围85～264VAC；频率范围：50～60Hz；***大功耗：20VA。
11、工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。

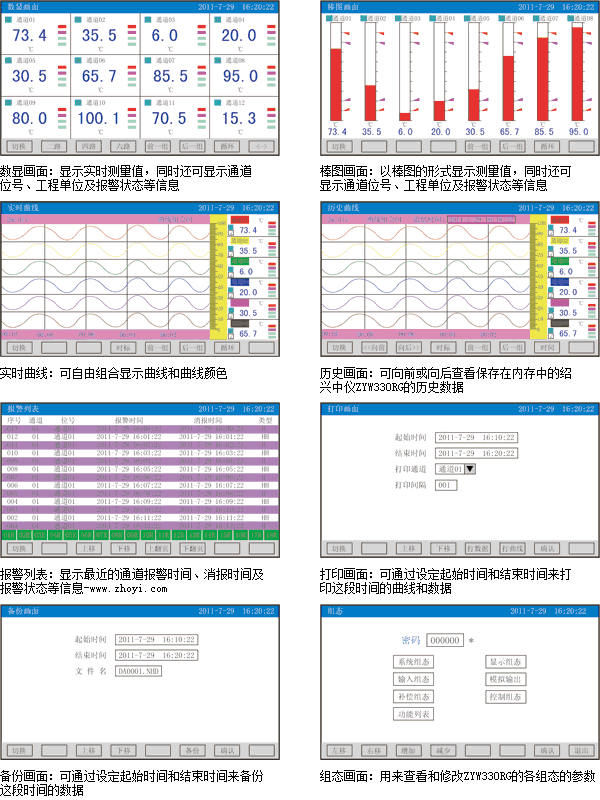

彩屏无纸记录仪数显功能说明图

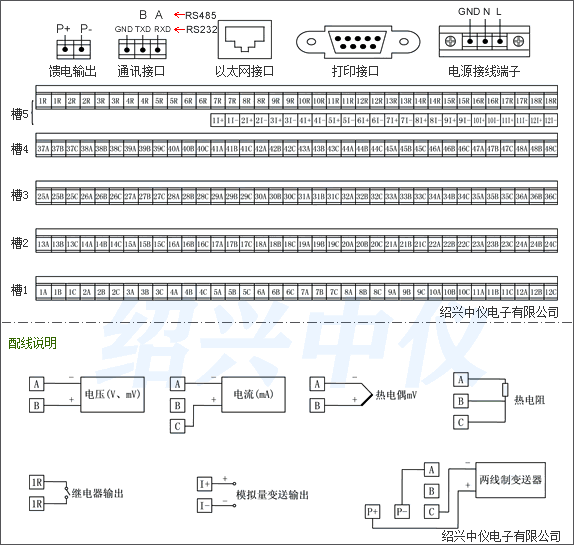

彩屏无纸记录仪接线说明图

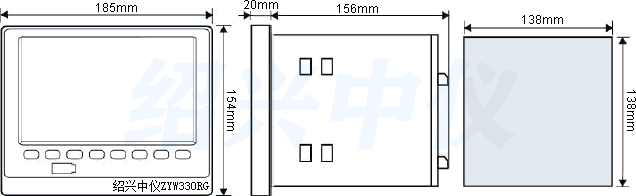

彩屏无纸记录仪外形尺寸安装示意图
彩色智能无纸记录仪怎么用？使用彩色智能无纸记录仪需要以下步骤：
1. 安装：将记录仪安装在需要监测的设备或系统上，连接好传感器和电源线。
2. 参数设置：根据需要监测的参数类型和范围，设置记录仪的采样周期、报警阈值、存储容量等参数。
3. 数据采集：记录仪开始采集各种参数数据，并将其显示在屏幕上。
4. 数据存储：记录仪将采集到的数据存储在内部存储器中，可以通过USB接口或无线通信方式将数据传输到电脑或云端存储。
5. 报警功能：当监测到的参数超出预设的阈值范围时，记录仪会发出声音或闪烁报警灯，提醒操作人员及时处理。
6. 远程通信：通过无线通信方式，可以将记录仪的数据传输到远程监测中心或手机APP上，实现远程监测和控制。
彩色智能无纸记录仪的作用主要有以下几个方面：
1. 数据采集和记录：记录仪可以实时采集和记录各种参数数据，提供数据支持和参考，帮助用户了解设备或系统的运行状态和性能。
2. 数据分析和处理：记录仪可以将采集到的数据进行分析和处理，生成各种报表和图表，帮助用户更好地了解设备或系统的运行情况和趋势。
3. 报警和预警：记录仪可以设置报警阈值，当监测到的参数超出预设范围时，发出声音或闪烁报警灯，提醒操作人员及时处理。
4. 远程监测和控制：通过无线通信方式，记录仪可以将数据传输到远程监测中心或手机APP上，实现远程监测和控制，提高工作效率和安全性。
总之，彩色智能无纸记录仪是一种功能强大、易于使用的数据采集和记录设备，可以帮助用户更好地了解设备或系统的运行情况和性能，提高工作效率和安全性。
