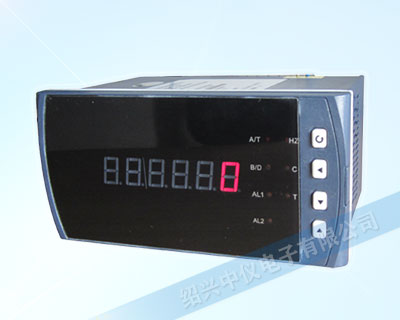

XMS-1D转速表
更新时间：2026年03月07日，不同批次，产品外观及包装或许略有不同，出厂前均经过严格检测。
XMS-1D转速表响应快精度高
点击查阅替代新产品：
选型表
| XMS | 频率,转速仪表型号说明 | |||||||
|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | -1、-1D、-2、-3、-4、-5 | 参见产品外形图 | ||||||
| *输出 AL1 | -N | 无输出 | ||||||
| -H | 继电器上限报警输出 | |||||||
| -L | 继电器下限报警输出 | |||||||
| 第二输出 AL2 | -N | 无输出 | ||||||
| -H | 继电器上限报警输出 | |||||||
| -L | 继电器下限报警输出 | |||||||
| 第三输出 AL3 | -N | 无输出 | ||||||
| -H | 继电器上限报警输出 | |||||||
| -L | 继电器下限报警输出 | |||||||
| -X | 变送电流/电压输出 | |||||||
| -DX | 隔离变送电流/电压输出 | |||||||
| 第四输出 AL4 | -N | 无输出 | ||||||
| -H | 继电器上限报警输出 | |||||||
| -L | 继电器下限报警输出 | |||||||
| -S | RS485通讯输出 | |||||||
| -DS | RS485隔离通讯输出 | |||||||
| 配电输出 | -N | 无输出 | ||||||
| -V12 | 配电12VDC输出 | |||||||
| -V24 | 配电24VDC输出 | |||||||
| 供电电源 | -N | AC100~240V（50/60Hz）开关电源 | ||||||
| -D | DC/AC24V±10%开关电源 | |||||||
| 输入类型 | -□ | 频率/脉冲 | ||||||
XMS-1D选型备注：电流输出模块（X模块）DC4~20mA负载电阻≤500Ω；DC0~10mA负载电阻≤1000Ω；电压输出模块负载电阻≥200KΩ。
产品概述
绍兴中仪研制的XMS系列数字转速显示仪可与光电脉冲传感器，齿码盘磁感应信号，DC4~20mA两线制脉冲，标准TTL脉冲信号等各种速度传感器配合使用，实现对各种现场的转速和速度等物理量的测量显示、报警控制和变送输出。其zui高测量频率可达到10KHz，***小测量分辨率可达到0.01Hz；通过串行通信口，可在上位计算机中实现全部仪表参数的读写；还可为传感器提供DC24V（或12VDC）电源。
技术参数
1、输入规格：频率，0~10KHz；信号幅度，5~32V、50mV~10V、4~20mA
2、测量精度：0.1%F.S±1个字自动对温漂、时漂进行补偿；
3、数字转速显示仪的显示范围：-1999~9999
4、报警输出：常开常闭触点容量为2A/220VAC或2A/24VDC，阻性负载；继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相对减小。
5、变送输出：电流信号变送输出0~20mA、4~20mA（负载电阻≤500Ω），0~10mA （负载电阻≤1000Ω）。电压信号变送输出0~5V、1~5V（负载电阻≥200kΩ）。
6、变送精度：±0.3%F.S±1个字。
7、通讯方式：RS232C，RS485，波特率1200~19200bps，16位求和校验
8、通讯接口：RS485串行通讯接口、RS232C串行通讯接口
9、配电输出：24VDC或12VDC（25mA）
10、使用环境：环境温度0~50℃，相对湿度≤85%，避免强腐蚀气体
11、供电电源：开关电源AC100~240V（50hz/60Hz），DC24V±10%
12、产品功耗：≤4W
