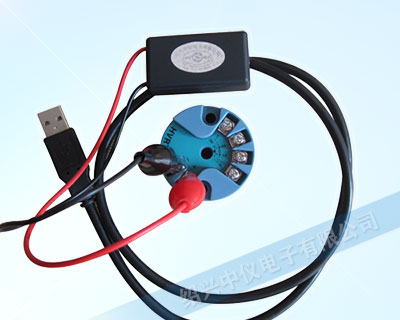

HART375S HART协议猫

一、本质定义：什么是 HART 协议猫？

HART协议猫，正式名称为HART调制解调器（HART MODEM），是工业自动化领域中实现信号转换与双向通信的核心设备。它如同 “信号翻译官”，能在传统 4-20mA 模拟信号上叠加数字信号，让智能仪表（如变送器、流量计）与控制系统（如 DCS、PC）实现数据交互，且两种信号互不干扰。因其英文 “MODEM” 的音译俗称 “猫”，成为行业内的常用叫法。

二、核心原理：模拟与数字的 “共生传输”

HART 协议猫的工作基于频移键控（FSK）技术，核心逻辑可拆解为三层：

物理层实现

HART协议猫采用 Bell202 标准，在 4-20mA 电流环信号上叠加幅度 0.5mA 的数字信号，1200Hz 代表逻辑 “1”，2200Hz 代表逻辑 “0”，数据传输率固定为 1200bps。这种设计既保留了模拟信号的连续测控优势，又增加了数字信号的双向通信能力。

协议层架构

HART协议猫参照 OSI 模型，仅使用物理层、数据链路层和应用层：物理层定义信号传输规则，数据链路层采用 “主从问答式” 通信（主设备发起请求，从设备响应），应用层包含标准命令与厂商自定义命令集。

硬件核心功能

内置隔离变压器实现信号安全传输，集成 250Ω 标准环路电阻（无需额外外接），部分型号还自带 24V 电源给二线制仪表供电，***大化简化接线。
