频率变送器

ZYD-F频率变送器价格：824元起，频率变送器知识说明

更新时间：2023年02月19日
频率变送器

不同批次，ZYD-F频率变送器外观及包装或许略有不同，出厂前均经过严格检测，更多...

频率变送器工作原理

频率变送器把PWM信号，即频率信号根据傅里叶变换转换成电压信号，再把电压信号通过硬件转换成你所需要的信号（如4~20mA电流）。

ZYD-F频率变送器是绍兴中仪采用先进的测量技术制造的频率传感器，产品的集成度高，可靠性好，具有优异的精确度和长期稳定性，可泛应用于需要将频率转化为直流小信号输出的场合，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统，并且用于测量交流频率，隔离变送输出线性直流信号，输送给远程装置，计算机，自动化控制系统，可与各类仪表及DCS，PLC等系统配套使用。在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛的应用。

频率变送器的设置

注意产品标签上的辅助电源信息，频率变送器的辅助电源等级和极性不可接错，否则将损坏传感器；
交流频率变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；
交流频率变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，***小安装间隔不应小于10mm；
频率变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施；
频率变送器采用阻燃ABS塑料外壳封装，外壳极限耐受温度为＋75℃，收到高温烘烤时会发生变形，影响产品性能。请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤；
请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则将不再对该产品提供“三包”（包换、包退、包修）服务。

频率传感器测量范围：0~100Hz，常规的多为45~55Hz。

ZYD-F交流频率变送器测量量程宽可达0~100Hz 输出4~20mA.DC，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛的应用。

选型说明

选型举例：ZYD-F-H1-V4-O1-P1；描述：此为绍兴中仪的交流电频率传感器，量程：45~55Hz/220Vac　输出4~20mAdc　供电：AC220V。
频率变送器选型

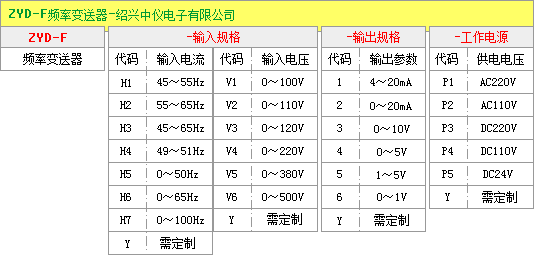

ZYD-F系列交流频率传感器选型图

技术参数

·输入负载：≤0.1VA
·最大过载输入电压：2 倍额定输入（连续）信号10s
·频率传感器精度：±0.2%R.O，±0.5%R.O
·响应时间：≤400msec.
·输出电压：0~10Vdc(负载电阻＝输入电压/10mA)
·输出电流：0~20mAdc ,4~20mAdc（负载电阻＝10V/输出电流）
·输出波纹：≤0.5%RO(峰峰值)
·工作环境：0~50℃/小于 95%相对湿度（无冷凝状态）
·贮存环境：-20~70℃/小于70%相对湿度（无冷凝状态）
·使用电源：AC220±10%，50Hz 可订制特殊规格（DC12V，24V，48V，110V，220V±20%）
·隔离：输入/输出/电源/外壳
·电源消耗：DC约3W，AC 约4VA
·外壳材料：ABS 防火材料
·重量：约450 克
·耐压强度：AC2KVrms/min
·绝缘阻抗：DC500V时大于100MΩ
·外形尺寸：112（L）×65（W）×70（H）mm
·安装方式：35mm标准导轨、底座螺钉安装。

使用说明

请严格按照频率变送器端子定义图规定连接输入输出信号，否则变送器可能会损坏或输出值会发生错误。

频率变送器接线图

图：交流频率传感器接线

接线说明

变送器出厂均已准确调定，用户连接无误后即可通电工作。变送器对于辅助电源没有特殊要求，多只变送器可以共用一组电源。如购买市售稳压电源时，要求该电源的隔离电压≥2000VAC，直流输出纹波＜10mV。

对于需测试变送器的准确度，则应在如下条件下进行：

a) 精度为0.05级以上的标准信号源及0.05级以上的测量仪表；
b) 辅助电源：标称值±0.5％，纹波≤5mV；环境温度：25℃±5℃；相对湿度：RH(45～75)％；

频率变送器采用标准DIN35导轨卡式安装，使用方便。

安装说明

①把变送器固定卡槽下侧勾在安装导轨上；
②向上推动变送器并旋转使变送器上侧卡口压向卡轨，则变送器安装卡轨上；
③从卡轨拆下时，按图示向上推动并旋转提出变送器上侧，即可将变送器取出；

频率变送器安装图

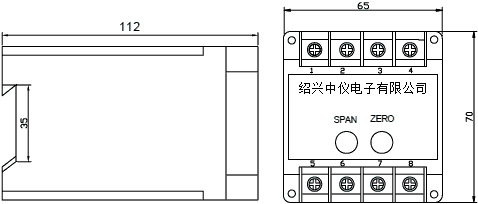

ZYD-F交流频率变送器安装外形图
