三相四线有功功率变送器

ZYD-P34三相四线有功功率变送器价格:8435元起,三相四线有功功率变送器知识说明

更新时间:2023年05月10日
三相四线有功功率变送器

不同批次,ZYD-P34三相四线有功功率变送器外观及包装或许略有不同,出厂前均经过严格检测,更多...

三相四线有功功率变送器是一种电能转换设备,其主要作用是将三相电网上的电能转换为标准的电信号输出给下游设备,以实现对电能的监测、计量和管理等功能。其基本原理是通过电流和电压信号的采集和处理,将三相电能转换为直流电信号输出。

三相四线有功功率变送器主要由电压采样电路、电流采样电路、信号处理电路和输出电路等部分组成。其中,电压采样电路主要负责采集三相电压信号,电流采样电路主要负责采集三相电流信号,信号处理电路主要负责对采集到的电压、电流信号进行处理和计算,输出电路则主要负责将处理后的电信号转换为标准的电信号输出。

三相四线有功功率变送器的作用主要是实现对电网上的电能进行监测、计量和管理。通过采集和处理电压、电流信号,可以得到电网上的功率、电量等关键参数,从而实现对电网的监测和计量。同时,三相四线有功功率变送器还具有误差小、精度高、抗干扰能力强等优点,可以有效地提高电能监测和计量的准确性和可靠性。

总之,三相四线有功功率变送器作为一种电能转换设备,具有重要的应用价值。其原理和作用的深入了解和应用,不仅可以提高电能管理的效率,还可以为电网的安全和稳定运行提供有力的技术支持。

三相四线有功功率变送器原理和作用

三相四线有功功率变送器的原理是将电压和电流信号分离,将电压信号经过电阻分压后变成4-20mA电流信号,将电流信号直接转换为4-20mA电流信号,然后将电流信号通过隔离放大电路和滤波电路加工处理,得到一个稳定的输出信号,反映三相电源的电能。

它的作用是将三相电源的电能转换为电流或电压信号后输出,便于监测和控制。这种变送器可以用于各种电力系统中,比如发电厂、变电站、工厂、矿山等场所,用来监测电能的消耗和储存情况,帮助用户更好地了解和运用电能,提高能源利用效率。

应用

三相四线有功功率变送器广泛应用于各个领域,下面简单介绍一些应用场景。

1. 发电厂:发电厂需要对电能进行测量和监控,使用三相四线有功功率变送器可以将发电机的输出电能转换成电流信号或电压信号,便于监测和控制。

2. 变电站:变电站也需要测量和监控电能的消耗和储存情况,使用三相四线有功功率变送器可以将电能转换为电流或电压信号后输出,便于监测和控制。

3. 工厂:工厂需要对电能的消耗情况进行监测和管理,使用三相四线有功功率变送器可以帮助工厂更好地了解和运用电能,提高能源利用效率。

4. 矿山:矿山需要对电能进行测量和监测,使用三相四线有功功率变送器可以将电能转换为电流或电压信号后输出,便于监测和控制。

总之,三相四线有功功率变送器在各个领域都有着广泛的应用,它的作用是将三相电源的电能转换为电流或电压信号后输出,方便用户进行电能测量和监测,提高能源利用效率。

三相四线有功功率变送器是一种用于测量电能的设备,它可以将三相电源的电能转换为电流信号或电压信号,便于测量和监测。这种变送器的原理和作用是什么?它有哪些应用呢?下面做一简要介绍。

选型表

单相有功功率变送器将有功功率信号转换为成比例的直流信号。输入、输出、电源三端口隔离。用于发电厂电力管理系统的中央监控,SCR-可控硅整流器。

功率变送器选型

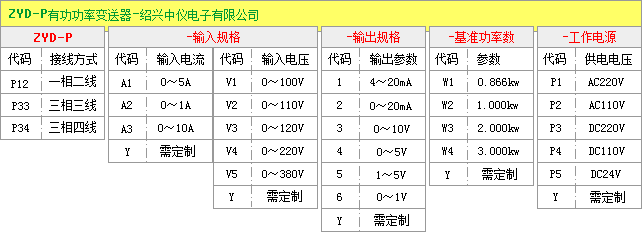

ZYD-P功率变送器选型图

技术指标

输入负载电压互感器PT:≤0.1VA
电流互感器CT:≤0.2VA
超负荷能力电压:可承受2倍额定值(连续)信号
电流:10倍额定值(连续)10s
精度±0.2%RO
响应时间<400ms
输出电压DC0~5V,DC0~10V(负载电阻=输入电压/DC10mA)
输出电流DC0~20mA,DC4~20mA(负载电阻=DC10V/输出电流)
输出波纹≤0.5% RO
工作环境温湿度0~50℃ / 小于80%相对湿度(无冷凝状态)
贮存环境温湿度-20~70℃ / 小于70%相对湿度(无冷凝状态)
耐压强度AC2KVrms/min
绝缘阻抗DC500V时大于100MΩ
电磁兼容性符合GB/T18268工业设备应用要求(等同IEC61326-1)
电源消耗约4VA

使用说明

功率变送器接线

功率变送器接线图

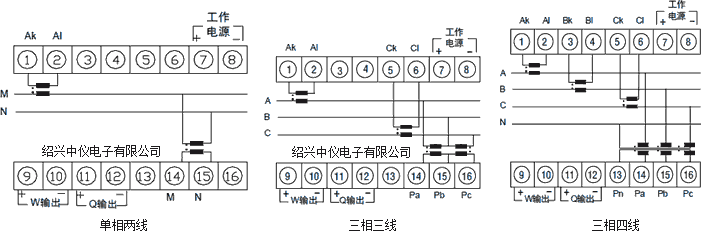

功率变送器接线图(左:单相两线制接线,中:三相三线制接线,右:三相四线制接线)

有功功率变送器外形图(109(L)×75(W)×119(H)mm,安装方式:35mm标准导轨及M3*8螺丝孔)

产品特点

1、精度等级高、线性度好
2、有功功率变送器采用进口元器件,集成度高,免于定期校验
3、采用35mm标准导轨安装或底座螺钉安装固定,通用性强
4、输入/输出/电源/外壳之间相互隔离,可靠性高。
