电量变送器：电流变送器，电压变送器，功率变送器，频率等变送器
更新时间：2026年03月07日，不同批次，ZYD-Q单相无功功率变送器外观及包装或许略有不同，出厂前均经过严格检测。
ZYD-Q系列无功功率变送器是一种能将被测无功功率转换成直流输出的仪表，其转换成的直流电流或电压为线性比例输出，并能反映出被测功率在线路中的传输方向。
单相有功功率变送器将有功功率信号转换为成比例的直流信号。输入、输出、电源三端口隔离。用于发电厂电力管理系统的中央监控，SCR-可控硅整流器。

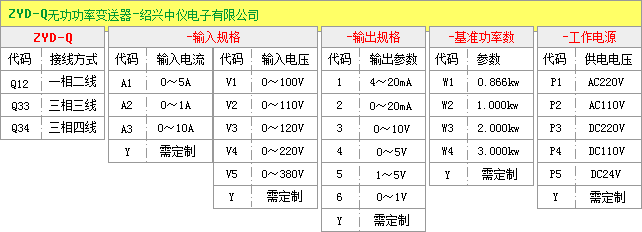

ZYD-P功率变送器选型图
| 输入负载 | 电压互感器PT：≤0.1VA 电流互感器CT：≤0.2VA |
|---|---|
| 超负荷能力 | 电压：可承受2倍额定值（连续）信号 电流：10倍额定值（连续）10s |
| 精度 | ±0.2%RO |
| 响应时间 | ＜400ms |
| 输出电压 | DC0～5V，DC0～10V(负载电阻＝输入电压/DC10mA) |
| 输出电流 | DC0～20mA，DC4～20mA(负载电阻＝DC10V/输出电流) |
| 输出波纹 | ≤0.5% RO |
| 工作环境温湿度 | 0～50℃ / 小于80%相对湿度（无冷凝状态） |
| 贮存环境温湿度 | -20～70℃ / 小于70%相对湿度（无冷凝状态） |
| 耐压强度 | AC2KVrms/min |
| 绝缘阻抗 | DC500V时大于100MΩ |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（等同IEC61326－1） |
| 电源消耗 | 约4VA |
功率变送器接线
功率变送器接线图(左:单相两线制接线，中:三相三线制接线，右:三相四线制接线)
有功功率变送器外形图（109(L)×75(W)×119(H)mm，安装方式:35mm标准导轨及M3*8螺丝孔）
产品特点
1、精度等级高、线性度好
2、有功功率变送器采用进口元器件，集成度高，免于定期校验
3、采用35mm标准导轨安装或底座螺钉安装固定，通用性强
4、输入/输出/电源/外壳之间相互隔离，可靠性高。
单相无功功率变送器校验
1、 无功功率变送器：打开对应于变送器面板上相应的ZERO和CAL两个橡皮塞，其内的二个电位器分别为零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。
2、 有功功率、无功功率组合变送器：打开对应于变送器面板上相应的ZERO1、CAL1和ZERO2、CAL2四个橡皮塞，其内的四个电位器分别为有功功率的零点和满度及无功功率的零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。
3、产品出厂时已调校好零点和精度，请勿随意调整。
单相无功功率变送器接线原理
1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、产品出厂时已调校好零点和精度，请勿随意调整。
