液位变送器：水位测量仪，投入式液位计，高温铠装型，4-mA输出，数显式
更新时间：2026年03月07日，不同批次，ZYK24投入式水位变送器外观及包装或许略有不同，出厂前均经过严格检测。
投入式水位变送器是一种用于测量液体或物料水位的传感器装置，它被广泛应用于工业过程控制、环境监测、水处理以及其他领域。
ZYK24系列投入式液位变送器采用特制的防水通气电缆，使感压膜片的背压腔与大气良好相通，测量液位不受外界大气压变化的影响，测量准确，长期稳定性好，并具有优良的密封及防腐性能，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体，投入式液位变送器价格与以下选型有关，如传感器的测量范围，线缆长度、传感器膜片类型、安装方式等。
| 选型参数 | |||||||
|---|---|---|---|---|---|---|---|
| ZYK24 | 常规式 | ||||||
| ZYK24K | 铠装式 | ||||||
| 量程 | I□ | 如0~1m、0~5m、0~10m、0~n等，***100m | |||||
| 输出信号 | O□ | 1 | 0~5V | ||||
| 2 | 4~20mA | ||||||
| 3 | 0~10mA | ||||||
| n | 其它注明 | ||||||
| 准确度 | A□ | 1 | 0.25%（可省略） | ||||
| 2 | 0.5% | ||||||
| 探头类型 | T□ | 1 | 常规型（可省略） | ||||
| 2 | 防腐型 | ||||||
| 显示方式 | X | 1 | 无接线盒无显示 | ||||
| 2 | 带接线盒无显示 | ||||||
| 3 | LED数字量程显示 | ||||||
| 4 | LED线性0~100%指示 | ||||||
| 5 | LCD数字量程显示 | ||||||
| 6 | LCD数字0~100%显示 | ||||||
选型例举：ZYK24-I6O2A1X3，所选的投入式液位变送器说明：测量量程0~6米，输出两线制4~20mA，精度为0.25%，带LED量程数显方式。
·注明测量范围（液位高度），对于一些特殊介质，注明介质的密度。
·选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。
·将投入式液位变送器安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装防雷击保护装置，并确保产品及电源接地。
·关于导气电缆长度的选取：一般比实际液位高度长10cm，不宜太长，如果现场到控制柜距离很远，请选用优质导线电缆代替，不需要导气电缆，导气电缆做引线，使用中会出现问题，由于环境因素、工人因素如乱踩会使投入式液位变送器的导气性能变差，乱压造成气不通，乱折容易把出气口睹起来。建议用优质电缆代替，就不会出现以上故障了！
·全封闭式电路，具有防潮、防结露、防渗漏功能。
·量程：0～100米。
·可选一体式和分体式。
·精度：0.25%FS。
·传感器部分长约110mm, 直径26mm。
·输出：DC4~20mA两线制，可选1~5V，0~5V等。
·过程连接：M20*1.5。
·传感器膜片：316L。
·电源电压：22~28VDC。
·介质温度：常温，不适合介质70摄氏度以上的高温。
·电气接口：M20×1.5。
·防爆标志：本安型iaⅡCT5；隔爆型dⅡBT4。
·过载压力：额定量程的1.2倍。
·长期稳定性：量程的±0.3％（1年）。
·防护等级：IP65(压力传感器部分)。
·工作温度：-20～60℃。
·温度补偿：-10～60℃。
·存储温度：-40～80℃。
·外壳材料：304不锈钢。
·专用防水透气电缆，不宜过长用作数据传输。
投入式液位变送器使用与安装的注意事项：
1、投入式液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
2、使用中发现异常，应关掉电源，停止使用，进行检查，
3、接供电电源时应严格按照接线说明进行连接。

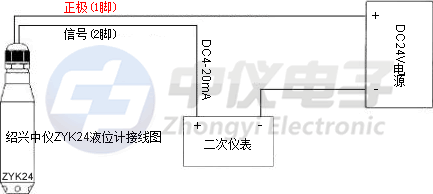

投入式液位变送器接线图
投入式液位变送器在出厂时已按铭牌标注量程精确校正，只要介质的密度等参数符合铭牌要求，一般无需调整。却需要调整量程或零位，请按以下方法调校：
1、拧下保护盖，外接标准24VDC电源及电流表（要求0.2%级以上精度）即可调整。
2、在投入式液位变送器没有液体的情况下，调节零点电阻器，使之输出电流4mA。
3、投入式液位变送器加液到满量程，调节满程电阻器，使之输出电流20mA。
4、反复以上步骤两三次，直到信号正常。
5、请分别输入25%、50%、75%的信号校核投入式液位变送器误差。
6、对于非水的介质，投入式液位变送器用水校验时，应按实际使用的介质密度产生的压力进行换算。如：介质密度为1.3时，校验1m量程时要用1.3m水位标定。
7、调节完毕，拧紧保护盖。
8、投入式液位变送器的校验周期为每年一次。

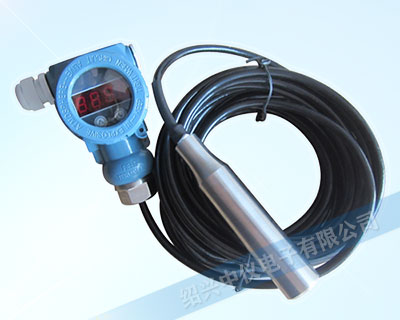

数显投入式液位变送器图
带接线盒投入式液位变送器图

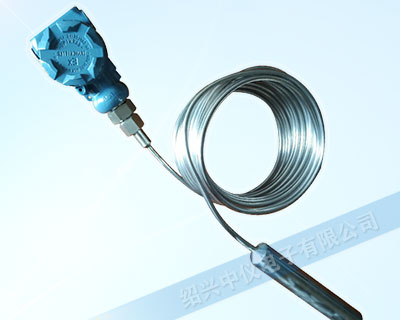

铠装式投入式液位变送器图
投入式水位变送器的主要特点是将传感器直接安装在待测介质中，通过测量静压力来间接确定液位高度。具体而言，投入式水位变送器的工作原理如下：
1. 传感器提供测量信号：传感器通常采用差压原理，包括一个测量孔和一个补偿孔，两者之间隔着薄膜或陶瓷片。当投入式水位变送器浸入液体中时，液体压力通过测量孔作用在传感器上，而补偿孔则处于大气压力下，差压引起敏感元件产生电信号。
2. 转换器将信号转换为标准输出：投入式水位变送器的传感信号需要经过转换器将其转换为标准的电信号输出，如4-20mA或0-10V。转换器可以将传感信号线性化，并根据液体介质的密度等因素进行修正，从而得到准确的水位测量值。
投入式水位变送器根据使用场景和设计功能可以进行如下安装方法：
1. 环境监测领域：在环境监测中，投入式水位变送器可用于测量河流、湖泊、水库以及地下水等水体的实时水位变化。这些数据可以用于气象预报、洪水预警、水资源管理等方面。
2. 工业过程控制领域：投入式水位变送器广泛应用于各种工业过程中，如化工、石油、电力、冶金等行业。它们可用于监测储罐、管道、反应釜等设备中的液位变化，以保障生产过程的安全性和稳定性。
3. 食品和饮料领域：在食品和饮料加工中，投入式水位变送器可用于测量槽、罐或容器中液体的水位，以确保生产线持续运行以及产品质量的稳定。
4. 污水处理领域：在污水处理工艺中，投入式水位变送器可以用于监测处理池、混合池、沉淀池等的液位变化，以实现污水处理过程的自动化控制和排放标准的达标。
5. 其他领域：投入式水位变送器还可以应用于渔业等。
