ZYD-3V三相电压变送器
更新时间：2026年10月20日，不同批次，产品外观及包装或许略有不同，出厂前均经过严格检测。

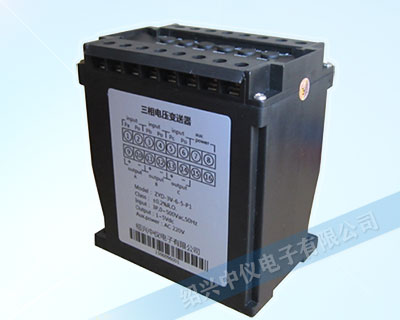

ZYD-3V三相电压变送器
ZYD-3V三相电压变送器可同时采集三相交流电压，经隔离转换输出4‑20mA、0‑10V等标准直流信号，供PLC、测控仪表采集监测。采用高精度测量芯片，输入、输出、电源全隔离，抗干扰强，支持多种电压量程可选，导轨安装便捷。适用于配电房、工业自动化、能耗监控等场景，实现三相电压实时在线监测。
常用型号
ZYD-3V-V5-O1-P1（三相电压，输入380V，输出4-20mA，供电AC220V）
ZYD-3V-V2-O1-P1（三相电压，输入110V，输出4-20mA，供电AC220V）
ZYD-3V-V6-O1-P1（三相电压，输入500V，输出4-20mA，供电AC220V）
产品概述
ZYD‑AV交流电压变送器包含单相ZYD‑AV、三相 ZYD‑3V两种规格，采集 PT 二次侧交流电压信号，隔离变换输出 4‑20mA、0‑10V 等标准直流模拟信号，供 PLC、DCS、数显仪表做电压监测。
交流电压变送器实现输入、输出、电源、外壳四端电气隔离，隔离强电与弱电回路，保护后端采集设备免受高压冲击；支持 PT 二次 100V、110V、220V、380V、500V 等多种输入，支持 DIN35 导轨或者底座螺钉安装，广泛用于开关柜、电力监控、工业自动化电压采集场景。
主要特点
1. 高精度高线性：0.2 级、0.5 级可选，线性度优异，元器件稳定，可减少现场校验频次。
2. 四端隔离防护：可选输入‑输出‑电源‑外壳相互隔离，耐压 AC2kV/min，阻断强电干扰，保护弱电控制系统。
3. 优良过载能力：2倍额定电压可持续运行；10倍额定电压短时耐受（10s），适应电压冲击工况。
4. 双重安装方式：35mm标准DIN导轨、底座螺丝固定，新项目、改造项目都可适配。
5. 供电规格齐全：AC220V、AC110V、DC24V、DC110V、DC220V 多种供电可选。
6. 结构可靠：阻燃ABS外壳，集成化电路，适合控制柜长期连续运行。

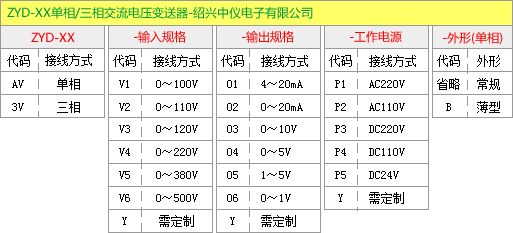

产品选型
1、ZYD-AV-V1-O1-P1（单相电压变送器，输入0-100V，输出4-20mA，供电AC220V）
2、ZYD-AV-V4-O1-P1（单相电压变送器，输入0-220V，输出4-20mA，供电AC220V）
3、ZYD-AV-V5-O1-P1（单相电压变送器，输入0-380V，输出4-20mA，供电AC220V）
常用选型
·ZYD-AV-V2-O1-P1(代表意义：单相交流电压变送器，输入0-110VAC/输出4-20mADC/工作电源AC220V)。
技术指标
| 交流输入 | 电压(AC)：150V，300V，500V |
|---|---|
| 输入负载 | 电压互感器PT:≤0.1VA |
| 超负荷能力 | 可承受2倍额定值（连续），10倍额定值（10s） |
| 产品精度 | ±0.2%（常规）、±0.5% |
| 响应时间 | ＜400ms |
| 输出电压 | DC0～10V、DC0～5V(负载电阻＝输入电压/DC10mA) |
| 输出电流 | DC0～20mA、DC4～20mA(负载电阻＝DC10V/输出电流) |
| 输出波纹 | ≤0.5% RO |
| 工作电源 | AC220±10%(可订制DC24V) |
| 工作环境 | 0～50℃/小于80%相对湿度（无冷凝状态） |
| 贮存环境 | -20～70℃/小于70%相对湿度（无冷凝状态） |
| 耐压强度 | AC2KVrms/min |
| 绝缘阻抗 | DC500V时大于100MΩ |
| 外壳材料 | ABS防火材料 |
| 电源消耗 | DC约3W，AC约4VA |
| 产品净重 | 单相约450克，三相约650克 |
| 外形尺寸 | 单相119（L）×55（W）×75（H）mm、三相119（L）×109（W）×75（H）mm |
| 产品安装 | 35mm标准导轨、底座螺钉安装 |
接线说明

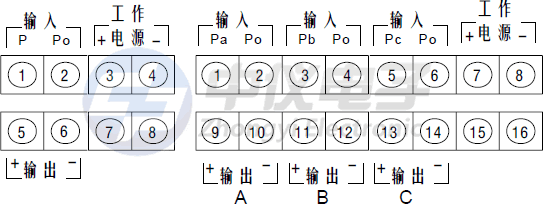

交流电压变送器接线图(左:单相交流电压变送器接线/右:三相交流电压变送器接线)
注意事项
·确认规格贴纸上所标示规格与所订购是否相同。
·输入电压是否在规格范围内，应接PT的二次输出。
·注意工作电源是否正确并接正确端子，请务必根据变送器接线图接线。
交流电压变送器外形尺寸图
典型应用场景
开关柜、配电柜交流电压变送采集
电力、冶金、市政、石油煤炭自动化监控调度系统
DCS 系统供电线路电压监测、压降异常监视
楼宇配电、智能配电盘电量采集
旧自动化项目改造，PT 二次电压隔离变送
安装与接线注意事项
1. 接线前核对产品标签参数，确认输入电压、辅助电源规格，电源端子极性严禁接错，严格按照端子图纸接线。
2. 输入端接电压互感器 PT 二次输出回路。
3. 强电磁干扰环境，输入输出信号线建议选用屏蔽线缆，信号线尽量缩短。
4. 产品内部无防雷电路，当输入输出线缆暴露室外时，应额外增加防雷保护器件。
5. 一体化整机，请勿私自拆卸改装；故障请联系厂家售后处理。
