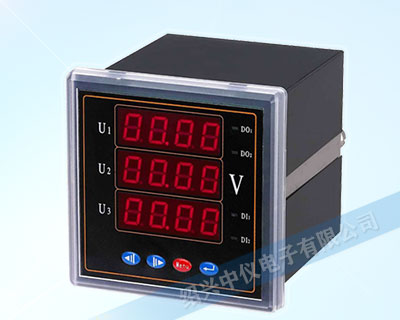

ZYC-3I三相数显电流表

选型表

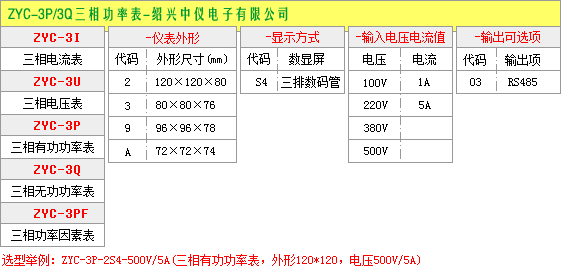

三相数显电流电压表选型图

选型列举

·ZYC-3I-2S4(380V/5A)-O3三相数显电流表：外形尺寸120*120mm，输入AC380V/5A，输出RS485通讯，三相LED数码管显示。
·ZYC-3I-9S4(380V/5A)数显电流表：三相三线/三相四线制，外形尺寸96*96mm，输入AC380V/5A，三相LED数码管显示。

技术参数

·测量：三相电流(ZYC-3I)、三相电压(ZYC-3U)；
·显示：三排LED同时显示A、B、C三相；
·用途：适用于电力电网，自动化控制系统。主要测量电网中的电流参量；
·扩展：在输入电流超过AC5A以上需配电流互感器，可通过仪表设置电流变比；
·选配：RS-485通讯接口、变送输出(DC4～20mA、DC0～20mA)、上下限报警功能。
·可编程功能：可任意设定通讯地址，波特率等参数
·精度等级：0.5级
·显示位数：四位
·标称输入：电流1A、5A；
·过量程：电流持续1.2倍，瞬时电流10倍/5秒
·频率：50Hz±10%
·辅助电源：AC/DC 85~264V
·功耗：＜5VA
·绝缘强度：2kVmin.2mA
·绝缘电阻：≥50MΩ
·工作条件：环境温度：-25～55℃，相对湿度≤98%，无腐蚀气体场所。

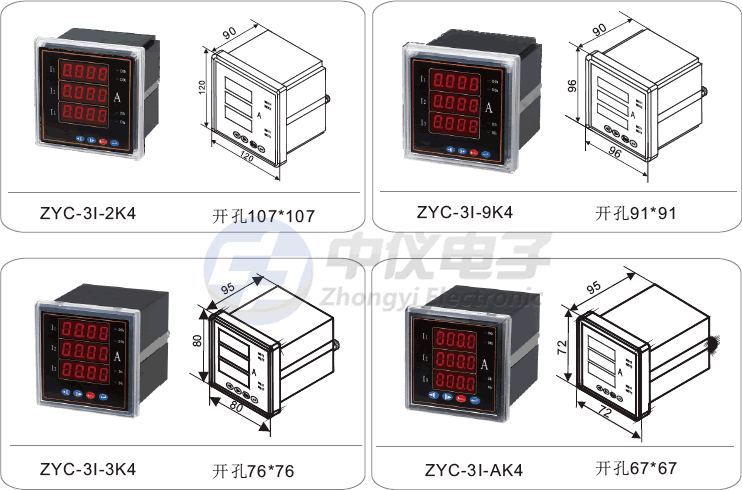

三相数显电流电压表安装图

使用说明

数显电流电压表采用交流采样技术，能测量电网中的单相电流/三相电流，可通过面板按键设置倍率，性价比极高。

绍兴中仪ZYC系列数显电流电压表具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

数显电流表变比设定

数显电流电压表电流变比选择：电流互感器变比的选择是根据要测量电流的范围来选，还有是根据主回路电流变化选型。电流互感器一次电流/二次电流（额定5A）。

举例说明，100/5变比（20倍）的互感器，是将100A的电流变成5A的电流输入电流表，此时在数显电流表中将“电流变比”选项设定为20，电流表显示实际测量的数值。绍兴中仪生产的ZYC-3I系列三相数显电流表支持电流变比自由设定，记得需要将A/B/C每一项的变比都设定。

三相数显电流电压表接线

ZYC-3I三相数显电流表怎么接线：

查看上述ZYC-3I三相数显电流表接线图，根据接线图的要求，

1、分别接入电流信号输入线。

2、接入辅助电源供电线，1号和2号端子。

3、此时已可正确显示电流值了。

使用数显电流表要注意几个点，一是接线， 要将数显电流表串联到电路中测量。 二是参数设置 ，数显电流表的参数设置与具体的功能有关。我们以具体的仪表型号为例加以说明。

三相电流表怎么接线和设置参数：

数显电流表根据功能不同，接线方式也有不同。
