单相数显电流表

ZYC-I单相数显电流表价格:890元起,单相数显电流表知识说明

更新时间:2023年02月19日
单相数显电流表

ZYC-I单相数显电流表采用交流采样技术,能测量电网中的单相电流/三相电流,可通过面板按键设置倍率,性价比极高。

绍兴中仪ZYC系列数显电流电压表具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点,并且能够完成与业界不同PLC,工控计算机的组网通信。

选型说明

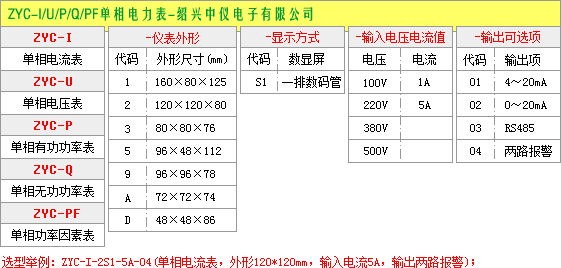

单相数显电流表选型

·ZYC-I-1S1(220V/1A)-O4单相数显电流表:外形尺寸160*80mm,输入AC220V/1A,输出两路报警,单相LED数码管显示。

主要参数说明

·测量:单相电流(ZYC-I)或单相电压(ZYC-U);
·显示:一排LED数码显示(单相)/三排LED同时显示A、B、C三相电流(三相);
·用途:适用于电力电网,自动化控制系统。主要测量电网中的电流参量;
·扩展:在输入电流超过AC5A以上需配电流互感器,可通过仪表设置电流变比;
·选配:RS-485通讯接口、变送输出(DC4~20mA、DC0~20mA)、上下限报警功能。
·可编程功能:可任意设定通讯地址,波特率等参数
·精度等级:0.5级
·显示位数:四位
·标称输入:电流1A、5A;电压400V。
·过量程:电流持续1.2倍,瞬时电流10倍/5秒
·频率:50Hz±10%
·辅助电源:AC/DC 85~264V
·功耗:<5VA
·绝缘强度:2kVmin.2mA
·绝缘电阻:≥50MΩ
·工作条件:环境温度:-25~55℃,相对湿度≤98%,无腐蚀气体场所。

单相电流表使用说明

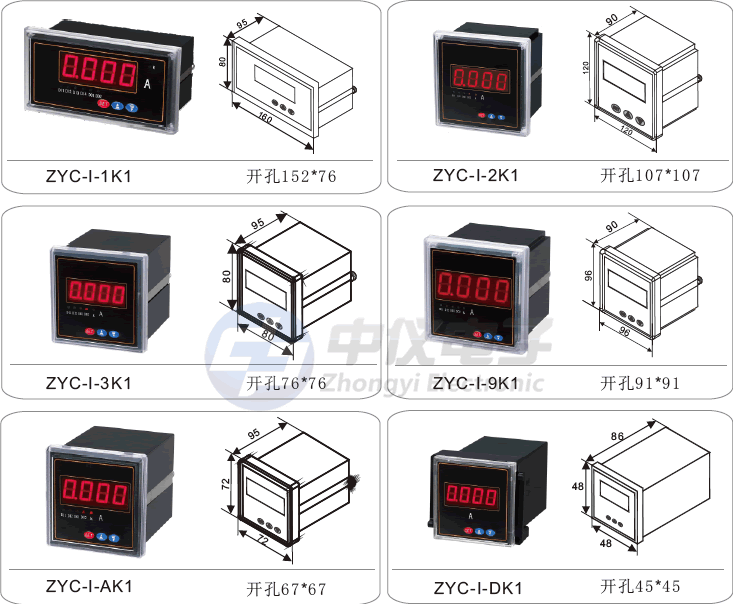

单相数显电流表说明

数显电流表变比设定

数显电流表电流变比选择:电流互感器变比的选择是根据要测量电流的范围来选,还有是根据主回路电流变化选型。电流互感器一次电流/二次电流(额定5A)。举例说明,100/5变比(20倍)的互感器,是将100A的电流变成5A的电流输入电流表,此时在数显电流表中将“电流变比”选项设定为20,电流表显示实际测量的数值。绍兴中仪生产的ZYC-I/3I系列数显电流表支持电流变比自由设定。

单相数显电流表接线图

单相数显电流表接线图

随机配件

数显电流/电压表一只,安装支架一副,合格证一枚,说明书一份;由于批次不同,产品外观及包装或许会略有不同;本公司产品出厂前都会经过严格检测及老化,质量保证。
