温度传感器栏目：PT100热电阻、热电偶等

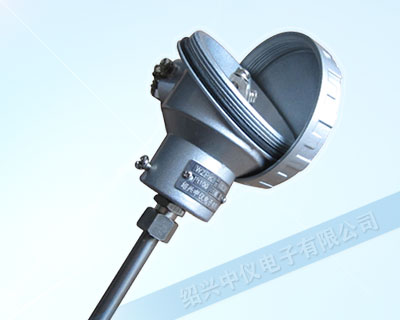

更新时间：2026年03月06日，不同批次，WZPK带引线热电阻外观及包装或许略有不同，出厂前均经过严格检测。
WZP/WZPK带引线热电阻是把温度变化转换为电阻值变化的一次元件， 热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
热电阻热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中液体、蒸汽和气体介质以及固体表面温度。
热电阻工作原理：利用物质在温度变化时，其电阻值也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
热电偶工作原理：两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势，这就是所谓的塞贝克效应。
PT100热电阻选型要点：
1、测温探头材质、直径、长度；2、安装固定形式；3、接线盒形式；4、其它特殊要求。
| W-温度仪表 | 参数说明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 传感器类型 | Z-热电阻 | C | CU50 | ||||||
| P | PT100 | ||||||||
| R-热电偶 | P | 铂铑-铂(S) | |||||||
| M | 镍铬硅-镍硅(N) | ||||||||
| N | 镍铬-镍硅(K) | ||||||||
| E | 镍铬-铜镍(E) | ||||||||
| C | 铜-铜镍(T) | ||||||||
| F | 铁-铜镍(J) | ||||||||
| 装配工艺 | 无 | 非铠装式 | |||||||
| K | 铠装式 | ||||||||
| 测温点数 | 无 | 单支 | |||||||
| 2 | 双支 | ||||||||
| 安装固定形式 | 1 | 无固定装置 | |||||||
| 2 | 固定卡套螺纹 | ||||||||
| 3 | 活动卡套螺纹 | ||||||||
| 4 | 固定卡套法兰 | ||||||||
| 5 | 活动卡套法兰 | ||||||||
| 6 | 固定螺纹锥形式 | ||||||||
| 7 | 直行管接头式 | ||||||||
| 8 | 固定螺纹管接头式 | ||||||||
| 9 | 活动螺纹管接头式 | ||||||||
| 接线形式 | 2 | 防喷式 | |||||||
| 3 | 防水式 | ||||||||
| 4 | 防爆式 | ||||||||
| 6 | 圆接插式 | ||||||||
| 7 | 扁接插式 | ||||||||
| 8 | 手柄式 | ||||||||
| 9 | 补偿导线式 | ||||||||
| 外保护管直径(mm) | 装配式 | 0 | Φ16 | ||||||
| 1 | Φ12 | ||||||||
| 铠装式 | 3 | Φ3 | |||||||
| 4 | Φ4 | ||||||||
| 5 | Φ5 | ||||||||
| 6 | Φ6 | ||||||||
| 8 | Φ8 | ||||||||
| 附加装置形式 | M | 接触块式 | |||||||
| G | 包箍式 | ||||||||
选型须知： 1*产品名称、2*型号、3*分度号、4*测温范围、5*保护管材质、外径、总长、插入深度、 6*安装连接方式及规格、7*环境温度、8*防爆标志（如选防爆产品）、9*数量。 | |||||||||
| 型号 | 分度号 | 测温范围°C | 精度等级 | 允差 |
|---|---|---|---|---|
| WZPK | Pt100 | -199~+600 | A级 | ±(0.15+0.002|t|) |
| WZPK | Pt100 | -199~+600 | B级 | ±(0.30+0.005|t|) |
| 型号 | 分度号 | 允差等级 | |||
|---|---|---|---|---|---|
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~350 | ||
| 套管直径 | 热响应时间 |
|---|---|
| Ф3 | ≤3s |
| Ф4 | ≤5s |
| Ф5 | ≤8s |
| Ф6 | ≤12s |
| Ф8 | ≤15s |

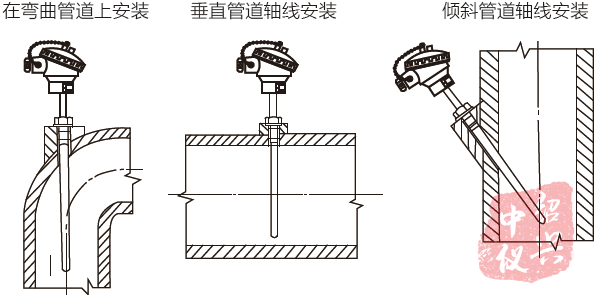

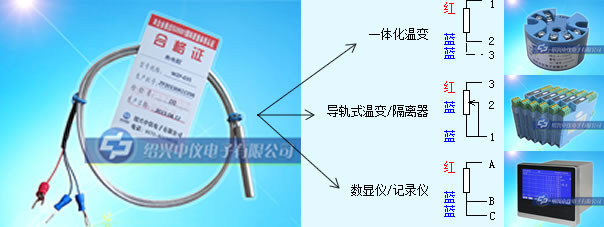

热电阻三根线怎么接
先用万用表量三根线的电阻，电阻为0的两根线短接（实际为一小阻值，该值是线阻，用以消除线阻对测量值的影响），另一根线接测量仪表的另一头。
热电阻采用三线制接法，采用三线制是为了消除连接导线电阻引起的测量误差，这是因为测量热电阻的电路一般是不平衡电桥。
带引线热电阻工作原理
带引线热电阻（thermal resistor）是中低温区***常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是***高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，应用***多的是铂和铜，此外，已开始采用镍、锰和铑等材料制造热电阻。金属热电阻常用的感温材料种类较多，***常用的是铂丝。工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。
带引线热电阻怎么接线？
1、二线制：在PT100热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度要求较低的场合。
2、三线制：在PT100热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的zui常用的方式，采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
3、四线制：在PT100热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
PT100铂热电阻先进技术
·铂热电阻PT100的热响应时间短，减小动态误差；
·直径小，长度不受限制（三线制电阻受线长影响小）；
·测量精度高，绍兴中仪的PT100热电阻均采用A级电阻；
·进口薄膜电阻元件，性能可靠稳定；
·PT100热电阻量程：理论上PT100铂热电阻的测温量程为-200~850度，实际应用多为-199~600℃。
备注：Pt100热电阻精度等级：
A级PT100：±(0.15+0.002|t|)
B级PT100：±(0.30+0.005|t|)
注：|t|为实测温度的绝对值。
选型要点
PT100热电阻选型要点：
1、探头材质、直径、长度；
2、引线长度及规格；
3、所测温度及范围状况；
4、其它特殊要求。
铂热电阻PT100型号选择中关于PT100热电阻尺寸：装配式热电阻由于不能弯曲，故它的长度尺寸不可过长，一般在2m以内，常见直径尺寸为10mm，12mm，16mm等。铠装式铂热电阻可以适当进行弯曲，所以它的长度尺寸可从10mm左右一直到10m都可以；常见直径为5mm，6mm，8mm等。
