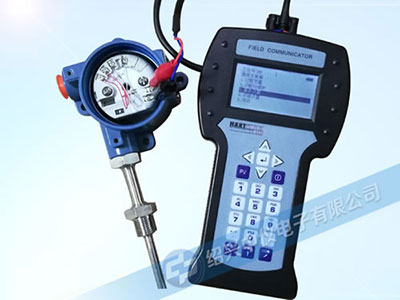

HART475D手操器(带24V输出)

HART475D手操器适合HART协议智能变送器的通讯操作，与HART275、HART375、HART475兼容，具有极好的兼容性，可通讯1151，3051，EJA，ABB，644温度变送器，科式及流量等方面的HART协议的进口仪表，也兼容国产智能变送器。

技术参数

微处理器：MSP430CPU

接口：2个4mm香蕉孔、1个充电插口

工作环境：-10～50摄氏度

随机存储器：32M

防护：IP51（正面）

抗震：包装后1m落地至混凝土地面没有问题

重量：大约0.6KG,含电池

湿度：0～95%（无凝露）

显示：带背光液晶显示

储存：-20～55摄氏度（带电池）、-20～60摄氏度（不带电池）

键盘：25个键，4个操作键，12个字母键，4个肩头，4个功能键和开关键

电池：可充电锂离子电池，可使用20个小时，100～240VAC充电

充电器：普通插座。

接线说明

1：HART475D通讯器为仪表供电情况下，使用通讯电缆连接仪表进行通讯（须注意通讯电缆插头红线对应红端子插入，黑线对应黑端子插入）。HART475D手操器前端输出开关打在ON档，通讯电缆红色夹子夹在仪表电源+极，黑色夹子夹在仪表电源-极。此时不需要外部电源给仪表供电，打开通讯器开关可进行通讯。充满电的HART475D通讯器可连续为仪表供电通讯20小时以上。

2：仪表已有外部供电情况下，HART475D通讯器前端输出开关需打在OFF档。使用24V输出线缆中的两条短线通讯（短蓝线红，短黄线黑）。

a、将250Ω电阻串联在仪表电源回路中，短蓝线和短黄线两根线夹在250Ω电阻两端，打开通讯器开关可进行通讯。

b、仪表供电电源+接短蓝线红，短黄线黑接仪表电源+端子，外部电源负极接仪表负极端子（即将短蓝线红，短黄线黑串联进入仪表供电回路）打开通讯器开关可进行通讯。

HART475D手操器说明

HART475D手操器可由用户通过互联网随时升级, 从而避免了因送往服务中心所导致的时间拖延。带有便利升级选项的手操器, 可以下载***新的设备描述文件(DDs), 新的功能, 或直接获得新的许可授权选项。保持475现场通讯器更新就是这样简单。仪表供应商持续不断地推出新的HART 和Ff现场总线设备, 并对现有设备不断进行功能升级, 保持厂 里所有设备的设备描述(DDs)更新是一件具有挑战性的工作。

HART475D手操器怎么拆

有了便利升级功能, 当新的HART 和Ff现场总线设备描述文件（DDs）发布时, 只需要从互联网直接下载就可以升级475现场通 讯器了。随时保持更新, 一切尽在您的掌握之中。通过 ValveLink Mobile 和增强的图形功能在现场进行高级故障诊断。

HART475D手操器接线

hart475手操器是罗斯蒙特hart375手操器的改良升级型号,它即支持HART通讯协议，也支持基金会现场总线通讯协议，并具有通用、可靠、便携、本安、易于升级等特点。这些特点将迅速使475手操器成为新的标准。HART475手操器的设计理念, 就是要简化你在现场的工作。用户在操作HART和Ff现场总线设备时, 都可体验到直观的彩色图形界面。

HART475D手操器(带24V输出)厂家
