温度变送器栏目：一体化|热电偶|热电阻温度变送器，型号有：SBWZ、SBWR等系列
更新时间：2026年03月06日，不同批次，SBW□一体化温度变送器外观及包装或许略有不同，出厂前均经过严格检测。
SBWZ/SBWR一体化温度变送器用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
作用与特点
○用于将温度输入信号转换为4～20mA输出信号。
○输入：热电阻(RTD)；热电偶(TC)。
○配备我司的V1或V8串口编程线，通过PC上位机软件对多种输入类型、测量量程等参数进行组态。
○精度高，内置冷端补偿。
○输入与输出不隔离。
| 信号输入 | |
|---|---|
| 输入信号 | 热电阻(RTD)、热电偶(TC) |
| 冷端补偿温度范围 | -20～60℃ |
| 补偿精度 | ±1℃ |
| 信号输出 | |
| 输出信号 | 4~20mA(输入与输出不隔离） |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 | IH=21mA、IL=3.8mA |
| 供电电源 | |
| 供电电压 | DC12~32V |
| 其它参数 | |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 1s达到稳定值的90% |
| 使用环境温度 | -20～55℃ |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入类型与传输精度
| 型号 | 类型 | 测量范围 | ***小测量范围 | 转换精度(取较大值) |
|---|---|---|---|---|
| 热电阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
| 热电偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
说明：
1、以上精度数据是在环境温度20℃±2℃的条件下测试所得。
2、输出精度“%”是相对于设定的量程范围。
3、热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。

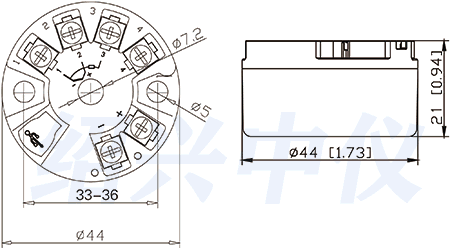

一体化温度变送器安装于热电阻或热电偶顶端的接线盒内，使用螺钉固定，与现场温度传感器融于一体。

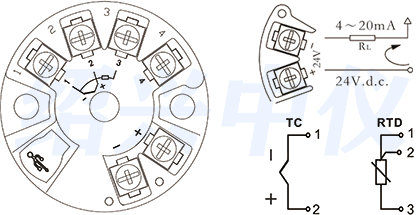

一体化温度变送器接线方法图

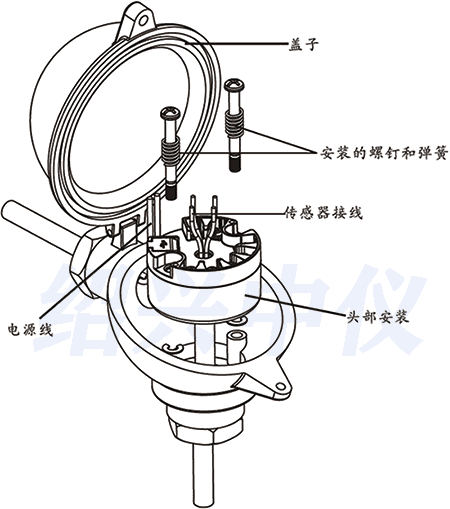

一体化温度变送器安装示意图
一体化温度变送器是一种集温度测量、信号转换和输出为一体的智能化变送器。它采用热电偶或热电阻作为传感器，将温度信号转换为标准信号，输出给控制系统或显示仪表，以实现对温度的监测和控制。一体化温度变送器具有以下特点：
1.高精度测量：该设备采用精密的温度测量技术，具有高精度、高稳定性和抗干扰性能，能够满足各种复杂环境下的测量要求。
2.智能化设计：该设备采用智能化设计，具有自动补偿、自动校准、自动线性化等功能，能够自动适应各种复杂环境和工况。
3.多种信号输出：该设备可提供多种信号输出方式，包括模拟信号输出、数字信号输出等，可适应不同的应用场合和工程要求。
4.便捷的安装和维护：该设备体积小巧、结构简单，可直接安装在被测体上，方便安装和维护。
5.防护设计：该设备具有良好的防护设计，能够抵御各种恶劣环境和振动干扰。
总之，一体化温度变送器是一种高性能、高可靠性的温度测量和传输设备，广泛应用于化工、电力、冶金、机械制造等各个领域。它不仅提高了生产过程的自动化程度，还能够保证产品质量和生产安全。
