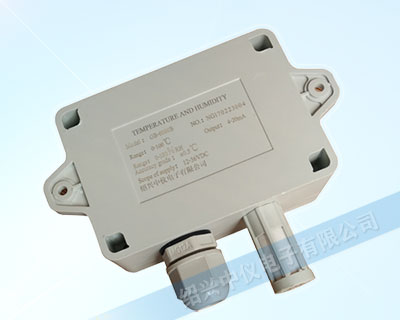

ZY-CWS11温湿度变送器

产品概述

ZY-CWS11温湿度变送器是绍兴中仪生产的一款装有湿敏和热感元件、能够同时测量温度与湿度的信号变送器装置。产品将温度和湿度信号采集出来后，经稳压滤波、运算放大、非线性校正、V/I 转换、恒流及反向保护等电路处理，转换成与温度和湿度成线性关系的电流信号或电压信号输出；亦可直接通过主控芯片进行 RS485、RS232 等接口输出。变送器体积小、性能稳定、精度高，广泛用于气象、国防、科研、邮电、化工、环保、医药、宾馆、粮食等物资仓储、暖通空调等各种需要对空气中温湿度进行测量和控制的领域。

产品特点

1. 采用优质温湿度传感器，长期稳定性好，全量程温度补偿；

2. 温度测量工作温度范围宽（-40℃～100℃）；

3. 低漂移、响应速度快；

4. 体积小、安装方便、性能稳定；

5. 使用寿命长、抗干扰能力强；

6. 宽电压供电、非线性修正、精度高；

7. 具备接线反向和过压保护、限流保护；

8. 适用于室内环境温湿度测量（非防爆一般现场）。

技术参数

·测量介质：空气

·温度量程：-40℃～100℃(详见选型表)

·湿度量程：0-100%RH

·供电电压：12～28VDC（输出0~10VDC时，供电为18~28V）

·输出信号：4～20mA、0-5VDC、0-10VDC、RS485

·温度误差：±1℃

·湿度误差：±5% RH （5%RH~95%RH）

·环境温度：-30～85℃

·稳定性能：±1% FS/年

·防护等级：IP54

·ZUI大功率：电流型≤(Us*0.02)W　电压型≤(Us*0.008)W　数字型≤(Us*0.015)W {Us=供电电压}

·负载特性：电流型负载≤{（Us-7）/0.02（Us=供电电压）}Ω；电压型负载≥100 kΩ

产品选型

使用说明

接线说明

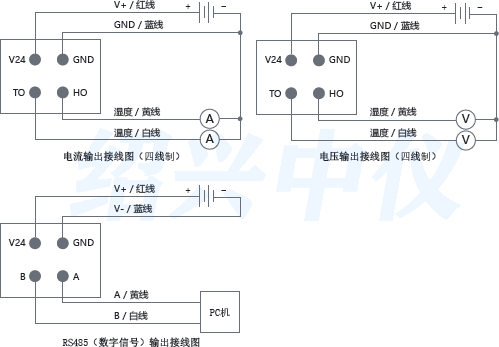

温湿度变送器接线说明图

安装说明

1、温湿度变送器的安装高度为人体坐高或主要要求测量的环境区域；

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确；

3、安装在环境稳定的区域，避免直接光照，远离窗口及空调、暖气等设备，避免直对窗口、房门；

4、尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等。

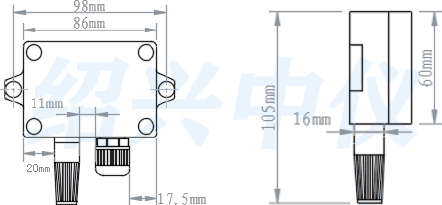

壁挂式温湿度变送器安装外形说明图

应用领域

通讯机房、仓库楼宇及自控系统等需要温湿度监测的场所；

采用标准工业接口 4～20mA / 0～10V / 0～5V 模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备，安全可靠、安装方便；

广泛适用于气象、国防、科研、邮电、化工、环保、医药、宾馆、粮食物资仓储、暖通空调等领域，满足空气中温湿度测量与控制需求。
