杆式压力变送器

ZYK10杆式压力变送器价格:818元起,杆式压力变送器知识说明

更新时间:2023年02月19日

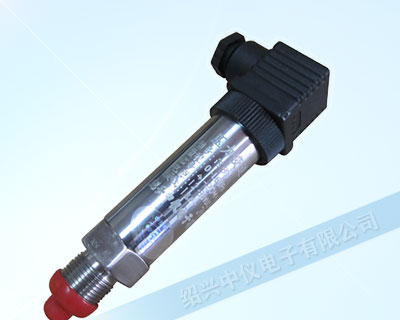

杆式压力变送器

不同批次,ZYK10杆式压力变送器外观及包装或许略有不同,出厂前均经过严格检测,更多...

杆式压力变送器的压力传感器一般由弹性敏感元件和位移敏感元件组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变,然后由位移敏感元件或应变计转换为与压力成一定关系的电信号,也有把这两种元件的功能集于一体。赫斯曼接头杆式压力变送器广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多自动化行业。

赫斯曼接头压力变送器可满足多数小型化设备对体积的要求,轻便、安装容易,可以有多种接口和信号输出方式供选择。是比较通用的压力测量设备,能适用于自动化设备中液体、气体等对316L材质无腐蚀的介质的压力测量。还可根据客户需求定制聚四氟乙烯材质的产品或用特殊材料做防腐处理。

杆式压力变送器故障分析

1、压力上去了,但杆式压力变送器的输出上不去:此种情况,应先检查压力接口是否漏气或者被堵住,如果确认不是,检查接线方式和检查电源,如电源正常则进行简单加压看输出是否变化,或者查看传感器零位是否有输出,若无变化则传感器已损坏,可能是仪表损坏或者整个系统的其他环节的问题;
2、加压给压力传感器输出不变化,再加压传感器输出突然变化,泄压传感器零位回不去,很有可能是压力传感器密封圈的问题。常见的是由于密封圈规格原因,传感器拧紧之后密封圈被压缩到传感器引压口里面堵塞传感器,加压时压力介质进不去,但在压力大时突然冲开密封圈,压力传感器受到压力而变化。排除这种故障的zui佳方法是将传感器卸下,直接查看零位是否正常,若零位正常可更换密封圈再试;
3、变送器输出信号不稳:这种故障有可能是压力源的问题,压力源本身是一个不稳定的压力,很有可能是压力传感器本身振动很厉害导致传感器传感部分波动故障;
4、杆式压力变送器与指针式压力表对照偏差大。出现偏差是正常的现象,确认正常的偏差范围即可;
5、易出现的故障是微差压变送器安装位置对零位输出的影响。微差压传感器由于其测量范围很小,传感器中传感元件会影响到微差压传感器的输出。安装时应使传感器的压力敏感件轴向垂直于重力方向,安装固定后调整变送器零位到标准值。

杆式压力变送器使用说明书可稳步资料频道下载。

选型说明

常规型号:ZYK100M10M0(0~2.5MPa):标准型杆式压力变送器,过程接头M20*1.5,无现场显示,带DC4~20mA输出。

ZYK10参数选型
结构形式00
标准型
01
小巧型
02
E+H型
连接形式
M
M20*1.5
G
G1/2
N
1/2NPT
F
法兰
T
特殊要求(需备注)
连接件材料
1
1Cr18Ni9Ti
2
316L
3
特殊材质
介质要求
0
常规
1
防腐型
2
防稠型
3
高温型
显示方式
M0无显示
M1指针表头
M2LCD表头
M3LED表头
量程
()用户要求

技术规格

量程Kpa-100~0、5、100、500、800、1000
Mpa-0.1~0、1、10……120
压力形式表压、绝压
输出信号4-20mA两线制或0-5V 、0-10V、1-5V三线制
精度0.25%FS0.5%FS
非线性<0.25%FS<0.5%FS
迟滞<0.25%FS<0.5%FS
重复性<0.25%FS<0.5%FS
零点漂移<0.1%FS<0.2%FS
温度漂移<0.01%FS<0.02%FS
稳定性(年)<0.2%FS<0.25%FS
工作电压18-28V DC (标定:24V DC)
工作温度-10~65℃
过载能力200%
寿命大于9000万次(25℃)
负载电阻<750Ω
响应时间<1ms
测量介质与316L兼容的各种介质
膜片材料316L/陶瓷膜片
壳体材料1Cr18Ni9Ti
接口M20*1.5或1/2NPT或1/4NPT或用户自定
防爆等级ExibIICT6
防护等级IP65

使用说明

ZYK10小型赫斯曼接头杆式压力变送器是为适应国内市场某些领域测控精度要求不高,但对成本控制较高而推出的。采用国内企业生产的扩散硅式传感元件,主要测量水、空气等压力。其精度特别是长期稳定性及寿命高于陶瓷压阻式及应变式的压力变送器 ,应用广泛、市场需求量大。主要在自动控制和检测场合中,用于替代陶瓷压阻、应变式压力传感器及压力仪表等仪表。

接线方式

杆式压力变送器接线

两线制压力传感器接线图

二线制压力变送器即输出4-20mA的信号线和DC24V电源叠加在一起,减少干扰,保证数据传输的稳定性,并且接线方便。

安装方法

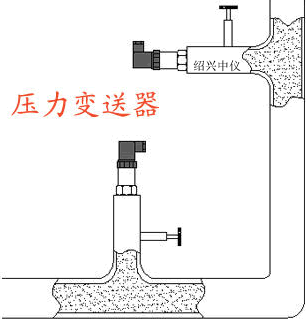

杆式压力变送器安装

赫斯曼接头杆式压力变送器安装方式图

可选功能

1、在输出接线端加装显示屏就可以现场显示压力数值,成为名副其实的现场数显杆式压力变送器,显示模块可选3位半LCD或LED。

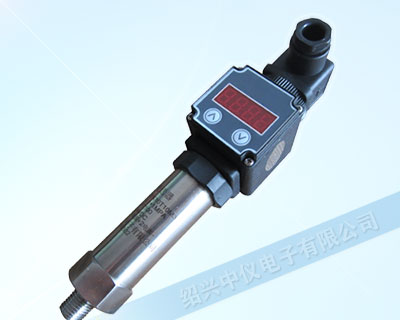

数显杆式压力变送器

数显杆式压力变送器

2、将杆式压力变送器的压力输入传感器部分加装散热器或散热缓冲管可有效提高传感器适用介质温度,高温型扩散硅压力变送器,被测介质可以到达120℃甚至更高,压力表弯管又叫压力表缓冲管或冷凝管,是用来连接压力变送器与测量的设备或管道之间的配件,用来缓冲被测量介质对压力表弹簧管的瞬时冲击,同时可降低被测介质的温度,是对杆式压力变送器进行保护的装置。缓冲管位不锈钢304无缝钢管,展开总长1500mm(完全可以起到降温的效果),配合高温散热片,可以降到400度,散热管管道2头,一头为外螺纹,另一头为内螺纹(也可按客户需要订制),在一些如化工行业大量应用。

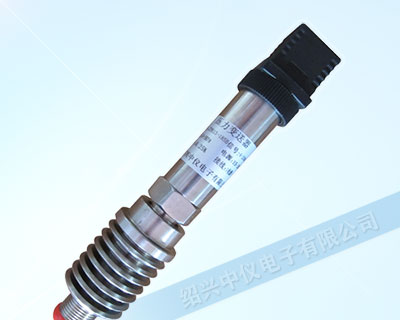

高温型杆式压力变送器

高温杆式压力变送器图

高温散热管
