ZYK40液晶扩散硅压力变送器(LCD)
更新时间：2026年10月12日，不同批次，产品外观及包装或许略有不同，出厂前均经过严格检测。

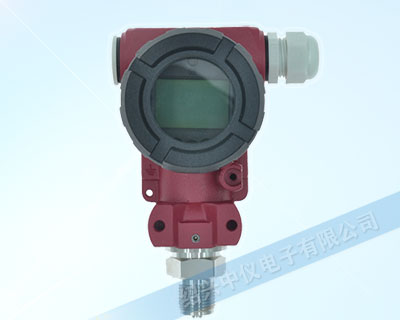

ZYK40液晶扩散硅压力变送器 LCD显示
ZYK40液晶扩散硅压力变送器(LCD)在原压力变送器的基础上加装LCD液晶显示表头，可清晰显示测量得到的压力值。
产品概述
ZYK40扩散硅压力变送器是一款高性能压力变送器。产品采用经计算机自动测试并激光调阻工艺进行宽温度范围零点与灵敏度补偿、带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经信号处理电路后转换为标准信号输出。产品经过了老化及稳定性考核等工艺严格筛选，性能稳定、可靠性高。
适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
工作原理与产品特点
工作原理：扩散硅压力变送器利用压力作用于硅元件使其产生应变，再将应变信号转换成电信号输出。
产品特点：
1. 高精度：硅元件应变灵敏度高，可测量高精度的压力信号；
2. 高稳定性：硅元件稳定性好，具有良好的温度补偿能力；
3. 防腐性强：测量腔室采用不锈钢（316L）等耐腐蚀材料，可抵抗腐蚀性介质侵蚀；
4. 体积小：结构紧凑，易于安装和维护；
5. 宽测量范围：表压0～10kPa～60MPa，规格齐全。
产品选型
| ZYK4 | 扩散硅压力变送器 | ||||
|---|---|---|---|---|---|
| 代码 | 测量范围 | 代码 | 测量范围 | ||
| 02 | 0～1kPa～2.5kPa | 11 | 0～350kPa～1.0MPa | ||
| 03 | 0～2.5kPa～7kPa | 12 | 0～700kPa～2.0MPa | ||
| 04 | 0～7kPa～20kPa | 13 | 0～1.0MPa～3.5MPa | ||
| 05 | 0～10kPa～35kPa | 14 | 0～2.0MPa～7.0MPa | ||
| 06 | 0～20kPa～70kPa | 15 | 0～3.5MPa～10MPa | ||
| 07 | 0～35kPa～100kPa | 16 | 0～7.0MPa～20MPa | ||
| 08 | 0～70kPa～200kPa | 17 | 0～10MPa～35MPa | ||
| 09 | 0～100kPa～350kPa | 18 | 0～20MPa～60MPa | ||
| 10 | 0～200kPa～700kPa | 19 | 0～35MPa～100MPa | ||
| 代码 | 输出信号 | 代码 | 输出信号 | ||
| A1 | 4~20mA | V3 | 0~10V | ||
| V1 | 0~5V | E | 4~20mA+HART | ||
| V2 | 1~5V | M | 4~20mA+RS485 | ||
| 代码 | 产品精度 | ||||
| 1 | 0.1 | ||||
| 2 | 0.25 | ||||
| 3 | 0.5（常规默认） | ||||
| 代码 | 附加功能 | ||||
| M3 | 3 1/2 位LED数显表头 | ||||
| M4 | 4位LCD数显表头 | ||||
| F | 参照螺纹接口代码 | ||||
| F0 | 特殊定制 | ||||
| P1 | 齐平膜型，M20×1.5外螺纹压力接口 | ||||
| P2 | 齐平膜型，G1/2外螺纹压力接口 | ||||
| d | 隔爆型ExdII CT6 | ||||
| i | 本安型ExiaIICT6 | ||||
| G | 表压测量 | ||||
| A | 绝压测量（按用户约定定做） | ||||
| F | 负压测量（按用户约定定做） | ||||
| S | 散热器及过程连接件 | ||||
| Y | 用户约定 | ||||
| ZYK4 | 12(1.6MPa) | A1 | 3 | M3G | 完整型号：ZYK412A13M3G -1.6MPa |
ZYK412A13M3G（-1.6MPa）：量程代码 12 取 1.6MPa，输出 A1（4～20mA），精度 3（0.5%），附加 M3G（LED 数显表头 + 表压测量）。
技术参数
| 使用对象 | 液体、气体或蒸汽与316L不锈钢兼容的各种介质 |
|---|---|
| 测量范围 | 表压：0～10kPa～60MPa，绝压：0～100kPa～10MPa，负压：-0.1MPa～2MPa |
| 输出 | 4～20mADC、4～20mADC带显示、1～5V、0～5V、0～10V |
| 电源 | 12～30VDC |
| 负载特性 | 4～20mADC 二线制负载R≤50(V-12)Ω |
| 过载压力 | 150%FS |
| 外壳防护 | IP65 |
| 精度等级 | ±0.25%、±0.5% |
| 稳定性 | ±0.2%FS/年 |
| 温度影响 | 在 -20℃～+70℃范围内，变化量小于±0.18%/10℃ |
| 振动影响 | 任何方向上振动频率为20～200Hz时，变化量小于±0.02% FS |
| 冲击影响 | 任何方向100G 冲击11ms 后，变化量小于±0.02% FS |
| 温度范围 | 环境温度 -20℃～+70℃；标准介质温度 -20℃～+80℃ |
| 电气连接 | M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它订货提供螺纹规格 |
接线说明
二线制 4～20mA DC输出的变送器按二线制方式接线；
三线制 0/1V～5/10VDC输出的变送器按三线制方式与数显表连接。
图：扩散硅压力变送器接线图
安装规范
产品垂直安装于现场压力接口。
露天安装时，应尽量把扩散硅压力变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。
安装于多雷地区时，在现场应加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏概率。
若安装完成后发现变送器无输出或者输出异常，请检查：
1、电气连接是否准确，是否牢固；
2、供电电压是否过低以及负载电阻是否过大。

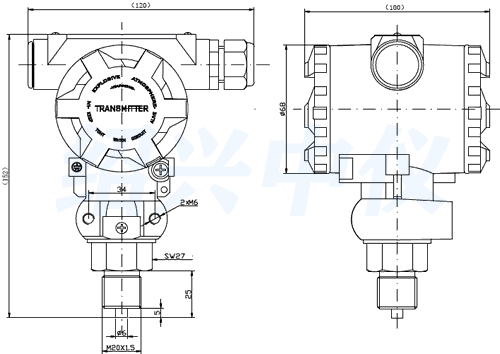

ZYK40系列扩散硅压力变送器安装结构图
应用领域
工业现场过程压力检测与控制；
化工行业、能源；
空分设备及热电、水电机组；
输气、输油管道；
锅炉管道压力控制。
