3051压力变送器

ZYY3051GP 3051压力变送器价格:848元起,3051压力变送器知识说明

更新时间:2023年02月19日

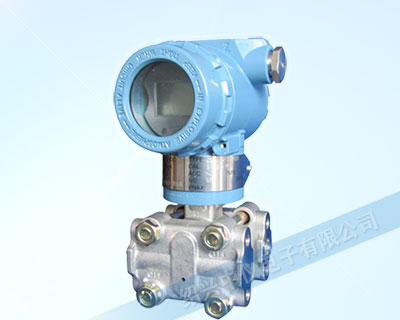

3051压力变送器

不同批次,ZYY3051GP 3051压力变送器外观及包装或许略有不同,出厂前均经过严格检测,更多...

3051压力变送器安装

在安装使用3051压力变送器前应详细阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及变送器的外壳一般需接地,信号电缆线不得与动力电缆混合铺设, 传感器及变送器周围应避免有强电磁干扰。

1、安装前仔细阅读产品仿单,准确接线,留意产品不得发生接线错误。
2、变送器应安装在透风、干燥、无蚀、阴凉及温度变化较小之处。如露天安装应加防护罩,避免阳光直照和雨淋,以避免产品机能降低或泛起故障。
3、严禁随意摔打、冲击、拆卸、强力夹持或用尖利的用具捅引压孔或金属膜片。
4、留意保护产品引出电缆,电缆线接头处务必密封,以免进水或潮气影响整机机能及寿命,变送后端子引线要保证和大气良好导通。
5、安装时应在3051压力变送器和介质之间加载压力截止阀,以便检验和防止取压口堵塞而影响丈量精度,在压力波动范围大的场合还应加装压力缓冲装置。
6、丈量蒸汽或其它高温介质时,留意不要使3051压力变送器的工作温度超限,必要时,加引压管或其它冷却装置连接。
7、丈量液体介质时,在加压前一定要用截止阀排净管道内的空气,防止因为压缩空气所产生的高压导传感器过载。
8、禁止超指标过载,超指标过载造成的敏感膜损坏不在三包范围。
9、隔爆型变送器在危险场所使用时,变送器的壳盖必需拧紧,为确保使用安全,应严格遵守安全规程,绝对不答应在通电时打开变送器壳盖。
10、本质安全型变送器必需配用安全栅才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836.4-2000《爆炸性气体环境用电气设别第4部门本质安全型》的划定,并经有关防爆部分进行防爆实验并取得防爆合格证。

3051压力变送器怎么接线

附:怎样使用HART375手操器对罗斯蒙特3051压力变送器进行组态?

罗斯蒙特3051系列压力变送器采用HART协议进行通讯,该协议使用了工业标准Bell202频移调制(FSK)技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术,能在不影响回路完整性的的情况下,实现同时通讯和输出。如何使用HART协议对3051型压力变送器进行组态,能保证测量仪表设备稳定准确运行。

3051C 或其它压力变送器与HART375手操器的接线现场可接在表的电源端子处,控制室可接在信号端子处。回路电阻应保证在250~1000Ω 的范围内。

打开电源开关,等待HART375进入主菜单画面,此界面有五个选项栏,分别为:HART应用、现场总线应用、手操器设置、与PC通讯和写字板。

技术指标

这款由绍兴中仪生产的智能型ZYY3051压力变送器采用国外先进技术生产的高精度、小型化智能仪表,采用技术成熟的电容传感器,具有长期稳定性好,可靠性高的特点。通过数字技术,对传感器的温度和非线性进行补偿,大大的提高了传感器的精度和量程比范围。变送器可配HART通讯接口,可通专门为之配备的组态调试系统在计算上进行测试、组态、标定,也可用专门为之配备的HART375手操器在现场进行组态和校正。适用于各类液体、气体和蒸汽的压力、差压、绝压的测量,它虽然不是罗斯蒙特压力变送器,但具有国外技术相媲美的优质质量。

3051压力变送器选型

3051压力变送器基本型号

●标志为可选型号 ○标志为不可选型号

型号变送器类型GPAPDPHP
3051GP
3051AP
3051DP
3051HP
压力变送器
绝对压力变送器
差压变送器
高静压差压变送器












代号量程GPAPDPHP
3
4
5
6
7
8
9
0
0-0.2~7.0kpa(0-20~715mmH2O)
0-0.4~37.4kpa(0-38~3810mmH2O)
0-1.8~186.8kpa(0-190~19050mmH2O)
0-6.9~690kpa(0-0.07~7kgf/c㎡)
0-20.6~2068kpa(0-0.21~21kgf/c㎡)
0-68.9~6890kpa(0-0.7~70kgf/c㎡)
0-206.8~20680kpa(0-2.14~210kgf/c㎡)
0-413.7~41370kpa(0-4.22~422kgf/c㎡)




























代号输出GPAPDPHP
E
J
线性输出4~20mADC+HART信号
平方根输出4~20mADC+HART信号




代号结构材料GPAPDPHP
法兰接头排气/排液阀隔离膜片灌充液
22316不锈钢316不锈钢316不锈钢硅油
23316不锈钢316不锈钢哈氏合金C
24316不锈钢316不锈钢蒙乃尔
25316不锈钢316不锈钢
33哈氏合金C哈氏合金C哈氏合金C
35哈氏合金C哈氏合金C
44蒙乃尔蒙乃尔蒙乃尔

注意事项:订货时请注明国产ZYY3051压力变送器选型代号及要求的检测范围。
若不指明输出方式,出厂校验按线性输出。
注:AP型量程4最小为2.0Kpa(绝对压力)。

配件选型

选用件型号规格GPAPDPHPLT远传
代号安装支架
B1
B2
B3
B4
B5
B6
2in弯道弯支架
盘装支架
2in管道平支架
带有300SST螺栓的2in弯道弯支架
带有300SST螺栓的盘装支架
带有300SST螺栓的2in管道平支架




















×
×
×
×
×
×





代号指示表GPAPDPHPLT远传
M4多功能液晶表头
代号螺栓材料GPAPDPHPLT远传
L1
L2
L3
1Cr18Ni9Ti
0Cr17NiCuNb
42CrMo












代号引压连接GPAPDPHPLT远传
D1
D2
D4
法兰侧面上部有排气/排液阀材料同法兰
法兰侧面下部有排气/排液阀材料同法兰
“丁”字形接头:M20×1.5阳螺纹










×
×
×
代号与介质接触的“O”形环GPAPDPHPLT远传
W2
W3
丁氰橡胶
乙烯—丙烯






代号输出GPAPDPHPLT远传
V1反向输出××
代号防爆形式GPAPDPHPLT远传
Fa
Da
本安型
隔爆型






代号引压接头GPAPDPHPLT远传
C21
C22
C31
C32
C41
C42
C51
C52
1/2-14NPT锥管螺纹,后部压套引压管,碳钢镀铬
1/2-14NPT锥管螺纹,后部压套引压管,不锈刚
1/4-18NPT锥管螺纹,后部压套密封引压管,碳钢镀铬
1/4-18NPT锥管螺纹,后部压套密封引压管,不锈刚
1/2-14NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬
1/2-14NPT锥管螺纹,后部焊接密封引压管,不锈刚
1/4-18NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬
1/4-18NPT锥管螺纹,后部焊接密封引压管,不锈刚





















×
×
×
×










×
×
×
×
×
×
×
×
T1
T2
碳钢三阀组
不锈钢三阀组
×
×
×
×


×
×
×
×

如选用上表的选用型号,可将其代号按顺序加在变送器基本型号之后即可。

ZYY3051HP型智能高静压差压变送器3151HP4E22M4B1YFA输出4~20mA数显表头HART协议。
ZYY3051LT型法兰式液位变送器 3151LT5EA0A22DM4FA 输出4~20mA数显表头 HART协议。
ZYY3051GP-3051压力变送器。
ZYY3051DP-3051差压力变器。

使用说明

这款3051变送器采用采用两线制接法,即电源线与信号是同一条线,4~20mA信号,如果不远传只需接24V电压+,-,如果需要远传需要组成回路,比如24V+接压力表+,压力表-接4~20mA+,4~20mA-接24V-就可以。

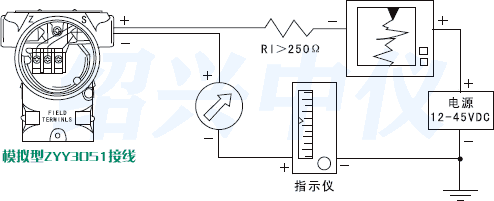

3051压力变送器接线图

3051压力变送器接线图

技术性能

·使用对象:液体、气体或蒸汽
·测量范围:见选型规格表
·输出信号:4~20mAVDC.叠加HART协议数字信号
·供电电源:外部供电24VDC.(电源范围12V~45V)

性能指标

(在无迁移、316不锈钢隔离膜片及其他标准测试条件下)

·量程比:40:1
·精度:量程为3、4、5
·在量程比为1:1到10:1时,为调校量程的±0.1%
·在量程比为10:1到40:1时,为±0.05(1+0.1URL/量程)%量程
·量程为6、7、8、9、0
·在量程比为1:1到10:1时,为调校量程的±0.15%
·在量程比为10:1到40:1时,为±0.075(1+0.1URL/量程)%量程
·稳定性:zui大量程范围的±0.15%/6个月 。
·温度影响:零点温度误差为zui大量程的±0.25/55℃;包括零点和量程的总温度误差为zui大量程的±0.5/55℃
·注意:对于量程3、9、0温度影响误差加倍
·静压影响:(DP型在线性输出时)零点误差:加静压10MPa,量程4、5的零点误差为zui大量程范围的±0.25%,量程3、6、7、8的零点误差为zui大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。(HP型在线性输出时)零点误差:加静压31.2MPa,零点误差小于zui大量程范围的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。
·电源影响:小于输出量程的0.005%/V。
·振动影响:在任意轴向上,频率为200Hz,引起的误差为zui大量程范围的±0.05%/g。
·负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
·安装位置影响:zui大可产生不大于0.25kPa的零点误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。

结构指标

1.接液件材料

·隔离膜片:316不锈钢、哈氏合金C、蒙乃尔和钽;
·排气/排液阀:316不锈钢、哈氏合金C和蒙乃尔;
·法兰和接头:316不锈钢、哈氏合金C、蒙乃尔;
·O形圈:氟橡胶、丁腈橡胶、乙烯-丙烯;

2.非接液件材料

·灌充液体:硅油或氟油;
·螺栓:碳钢镀锌;
·电气壳体:低铜铝合金
·O形圈:丁腈橡胶;
·涂层:聚脂环氧树脂;

3.引压连接件

·法兰引压口1/4-18NPT(锥管螺纹);
·接头引压口1/2-14NPT(锥管螺纹);
·电气连接:用1/2-14NPT带螺纹端导线管。
·重量:约3.5g(不包括选件)。
