ZYG300信号隔离变送器
更新时间:2026年10月15日,不同批次,产品外观及包装或许略有不同,出厂前均经过严格检测。
ZYG300信号隔离变送器
产品概述
ZYG300信号隔离变送器为DIN35导轨安装型信号隔离仪表,实现输入 - 输出 - 电源三端全隔离,有效切断接地环路,抑制工业现场电磁干扰,对热电偶、热电阻、标准电压 / 电流模拟信号进行隔离转换、变送与配电输出。广泛用于 PLC、DCS、传感器之间模拟量信号隔离传输、信号转换、配电保护。
产品特点
1. DIN35mm 标准导轨卡装结构,安装便捷,体积小巧,功耗低,支持控制柜高密度安装
2. 输入、输出、电源三者全隔离,彻底切断地环路干扰
3. 内置软件非线性修正,输入输出转换线性度高
4. 软件自稳零技术,降低温漂与时漂带来的测量误差
5. 耐燃树脂外壳,5mm 接线端子,端子螺丝铁镀镍,螺丝允许扭矩<0.8N・m
6. 通道独立隔离,信号与电源地相互独立
产品选型

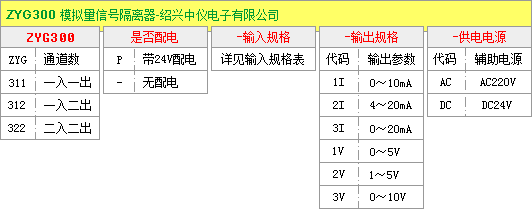

信号隔离变送器选型图表
选型举例:ZYG312P-15-2I/2V-DC,说明:用户选用了ZYG312信号隔离变送器带配电(一进两出),输入为一路4~20mA两线制变送器信号,输出为一路DC4~20mA和一路DC1~5V,DC24V供电,无PC编程器。
输入量程
| 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 |
|---|---|---|---|---|---|
| 00 | S型热电偶0~1600℃ | 08 | PT100热电阻-199~600℃ | 16 | DC 毫伏信号0~100mV |
| 01 | R型热电偶0~1600℃ | 09 | Cu50热电阻-50~150℃ | 17 | 电阻信号0~400Ω |
| 02 | B型热电偶200~1800℃ | 10 | DC 0~5V 标准信号 | 18 | |
| 03 | K型热电偶0~1300℃ | 11 | DC 1~5V 标准信号 | 19 | DC 0~5V 信号开方 |
| 04 | N型热电偶0~1300℃ | 12 | DC 0~10V 标准信号 | 20 | DC 1~5V 信号开方 |
| 05 | E型热电偶-200~+850℃ | 13 | DC 0~10mA 标准信号 | 21 | DC 0~10mA 信号开方 |
| 06 | J型热电偶0~650℃ | 14 | DC 0~20mA 标准信号 | 22 | DC 4~10mA 信号开方 |
| 07 | T型热电偶-200~400℃ | 15 | DC 4~20mA 标准信号 | 23 | 多种输入(不含12 *) |
信号隔离变送器电阻输入激励:约250uA,电流输入电阻:内置输入电阻器250Ω,电压输入电阻器:≥400KΩ。
输出参数
| 输出电流时 | 输出电压时 | 现场供电时 | |||
|---|---|---|---|---|---|
| 输出范围: | 4~20mA | 输出范围: | 1~5V | 配电电压: | DC22~26V |
| 负载电阻: | ≤250Ω | 负载电阻: | ≥250KΩ | 配电电流: | 短路保护,单路30mA,双路60mA |
| 输出范围: | 0~10mA | 输出范围: | 0~10V | ||
| 负载电阻: | ≤500Ω | 负载电阻: | ≥500KΩ | ||
技术指标
| 精度 | ±0.2% /25℃时 |
|---|---|
| 冷补误差 | ±2℃ K E |
| 温度系数 | ±0.015%/℃ |
| 响应时间 | ≤0.5s(0→90%) |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间:100MΩ以上/DC500V |
| 隔离强度 | 输入-输出-电源-接地之间:1500V AC/1min |
| 负载电阻变化的影响 | ±0.1%/250Ω |
| 上电稳定时间 | ≤3s |
| 供电电源范围 | 1~4W 85~265V.AC 或 22~28V.DC |
| 使用温度范围 | 0~50℃ |
| 使用湿度范围 | 0~90%RH(无冷凝) |
| 安装方式 | DIN35mm 导轨安装 |
| 外形尺寸 | 22.5x114.5x100mm(宽*高*深) |
| 产品重量 | 约200g |
使用说明
接线方式

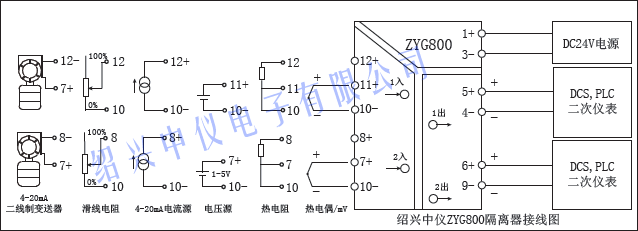

信号隔离变送器接线图

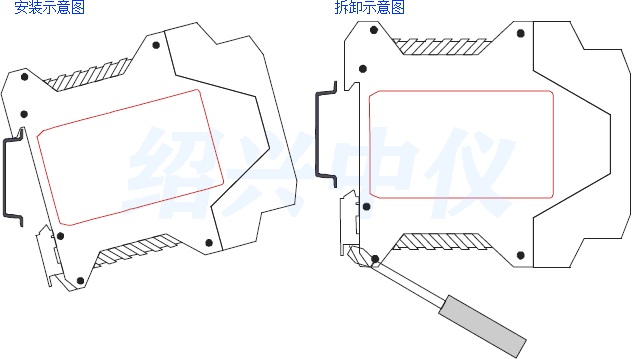

信号隔离变送器安装方式图
产品作用
工业现场变频器、电机、雷电等会产生电磁干扰,不同仪表接地点电势差形成接地环路,造成信号漂移、采集失真、控制系统误动作。 干扰形成三要素:干扰源、敏感设备、耦合路径。工业现场干扰源与敏感仪表通常无法移除,绍兴中仪ZYG300信号隔离变送器通过切断耦合路径,隔离信号回路,从根源解决地环路干扰,保障自动化系统稳定可靠运行。
