4-20mA信号隔离器

4-20mA信号隔离器ZYG611A-AA价格:8380元起,4-20mA信号隔离器知识说明

更新时间:2023年03月13日
4-20mA信号隔离器

不同批次,4-20mA信号隔离器ZYG611A-AA外观及包装或许略有不同,出厂前均经过严格检测,更多...

4-20mA信号隔离器安装

4-20ma信号隔离器供电:内部采用DC/DC做直流电源隔离,使电源部分完全隔离。

4-20ma信号隔离器:输入端采集信号经电路处理后,进行载频调制(载频一般为100KHz~200KHz),通过高频隔离变压器分离传输,解调。信号通过电路进行信号处理后,从输出端输出4~20mA或电压信号。

回流焊有多种不同的描述,不同的工作环境和方法有不同的原理。

适用于与现场变送器或电流源连接,它可以为现场变送器分配电源并接受来自变送器的电流信号输入。也可以仅使用电流源信号输入。经过隔离、抑制干扰等处理后,将标准电流信号输出给控制系统和其他设备。

要想成功使用4-20MA信号隔离器,大家在使用过程中需要注意的细节有很多。今天我们就来科普一下,详细了解一下4的操作细节。 -20MA信号隔离器!

1、首先检查4-20MA信号隔离器周围是否有信号干扰。如果有,要么消除它,要么将传感器的屏蔽线尽可能地连接到金属外壳上,以获得更好的抗噪性。干扰能力。

2、测量蒸汽或其他高温介质时,应接入缓冲管等电容,4-20MA信号隔离器的工作温度不得超过限制。此外,缓冲管必须充满足够的水,以防止过热蒸汽接触变送器。此外,缓冲冷却管是防漏的。

3、定期清洁4-20MA信号隔离器的安装孔,保证安装孔的清洁。不要让变送器接触腐蚀性或过热的介质。

4、测量气体压力时,工艺管道顶部应开测压口,工艺管道顶部还应安装4-20MA信号隔离器。液体可以很容易地注入工艺管道。

5、接线时,将4-20MA信号绝缘电缆穿过防水接头或软管,拧紧密封螺母,防止雨水从电缆中穿过。泄漏到变送器外壳中。

6、4-20MA信号隔离器不能使用36V以上的电压,容易损坏。

7、测量液体压力时,应打开工艺管道一侧的测压口,以免出现沉淀和结渣。

8、测量液体压力时,4-20MA信号隔离器的安装位置应避免压力损坏。

9、安装在室外的4-20MA信号隔离器在冬季发生结冰时应采取防冻措施。避免压力 冷冻会导致口腔中的液体膨胀并损坏传感器。

10. 保持导管无碎屑。

11、导压管安装在温度变化不大的地方。

12、4-20MA信号隔离器测量的介质不能冷冻、冷冻。隔膜通常很薄,很容易损坏。

4-20MA输出信号隔离器可以抑制对公共地、变频器、电磁阀和未知脉冲设备的干扰。同时具有限制下位设备压力和电流的功能,忠实保护变送器、仪表、变频器、电磁阀等PLC/DCS输入输出及通讯接口。导轨结构安装方便,有效隔离输入、输出、电源、地电位。能克服变频器噪声和各种高低频脉动。

4-20mA信号隔离器接线

4-20MA输出信号隔离器的原理是将变送器或设备的信号通过半导体器件调制转换,再通过光传感器或磁传感器器件实现隔离转换。然后实现解调转换回隔离。同时对隔离信号的电源进行隔离,保证转换后的信号、电源、地完全独立。同时滤除叠加在测量值上的干扰信号,并根据控制系统的输入输出要求对信号进行匹配,所以隔离、放大、滤波和匹配是信号隔离器的作用。

4-20MA输出信号隔离器用途及接线方法:

在生产过程中,控制和监控系统都可能面临来自复杂环境或情况的干扰,例如短路、过电压和未知脉冲。因此,它是一种隔离器,可以保护下组的控制电路,减弱环境噪声的影响,抑制接地和设备的干扰,限制电压和额定电流,保护控制系统的输入输出和通讯界面。。控制系统的组成部分。

接线方式:

1、无源信号隔离器:输入端接来自现场的信号线,输出端接PLC等。

2. 有源连接与无源连接相同,但多了一根电源线。

3、信号隔离保护器的作用是保护PLC只要来自现场的线接到IN端,输出线接到OUT端。

4-20mA信号隔离器:输入4-20mA,输出4-20mA,供电DC24V。可选一入一出、一入两出、两入两出、一入三出、一入四出、二入四出。

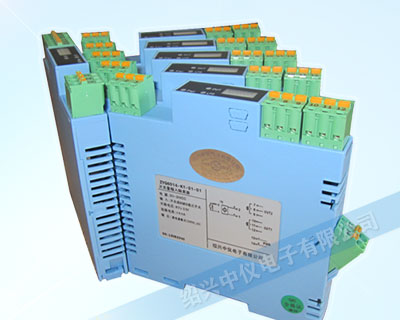

ZYG600系列信号隔离(配电)器是连接工业现场仪表与控制室之间的电气关联设备。模拟量信号隔离器通过输入-输出-电源之间的可靠隔离,有效解决工业自动化控制系统的干扰问题,保证系统的稳定和可靠运行。

该系列模拟量信号隔离器采用优质的PCB变压器隔离技术,结合先进高效的数字电路,在极大地提高产品隔离强度的基础上,进一步提升了检测和控制回路的抗干扰性。同时模拟量信号隔离器将电流、电压、电阻、电偶、频率等信号进行转换和分配,更大程度上满足工业自动化 控制系统的要求。

选型说明

ZYG6XX-X-X-X-D选型说明
通道配置11



一入一出
12



一入二出
13



一入三出
14



一入四出
22



二入二出
信号类型
A


电流信号

P


带配电

V


电压信号
输入信号
X

见下表
输出信号
X
见下表
供电电源
DDC24V

注:订货时需要确定输入/输出/电源等参数,如有特殊需求可以定制。

输入输出信号表

输入信号代码输出信号代码
4~20mAA1~5V14~20mAA1~5V1
0~20mAB0~5V20~20mAB0~5V2
0~10mAC0~10V30~10mAC0~10V3

主要技术参数

模拟量信号隔离器给现场的变送器提供隔离的直流电源,并检测来自变送器的4~20mA电流信号, 经过隔离、干扰抑制等处理后,向控制系统或其它仪表输出直流电流或电压信号。

采用独立的直流电源供电,输入-输出-电源各通道之间隔离。

标准的 35mmDIN 导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。

◆供电电源
供电电压范围:20~30VDC 额定供电电压:24VDC
电流消耗(24VDC供电时):< 47mA(1入1出);< 62mA(1入2出);< 95mA(2入2出)

◆输入
输入信号:4~20mA;0~20mA; 其它指定电流
输入阻抗:约 50Ω
给变送器的配电:20mA时,≥18V(出厂默认)、若需要更大配电(如≥22V),请订货时注明
最大输入电流:约 25mA

◆输出
输出电流:4~20mA;0~20mA;其它指定电流
输出电压:1~5V;0~5V;0~10V;其它指定电压
负载电阻:4~20mA 输出时,≤350Ω(出厂默认,可指定负载)
输出纹波:< 10mVp-p

◆综合参数
标准精度:±0.1%
温度漂移:0.01%F.S./℃
响应时间:< 10ms
隔离能力:输入-输出-电源之间 1.5KV,1min,50Hz
绝缘电阻:输入-输出-电源之间 ≥100MΩ/500VDC
工作环境温度:-20℃~+60℃
储存环境温度:-40℃~+80℃
机壳材质/防护等级:阻燃ABS/IP20
外形尺寸:16×116×110(mm)

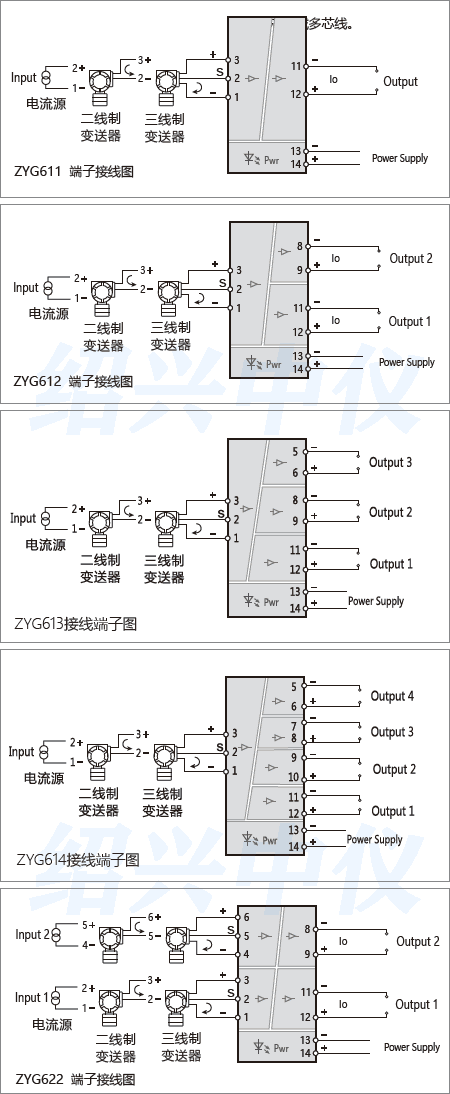

模拟量信号隔离器接线方法

模拟量信号隔离器接线说明图

模拟量信号隔离器接线说明图

4-20mA信号隔离器厂家

绍兴中仪电子精选4-20mA信号隔离器ZYG611A-AA,公司主营:温度仪表、液位仪表、压力仪表、电量仪表、记录仪表、数显仪表及自控系统等自动化仪表,特殊需求可定制
