4‑20mA信号隔离器
更新时间:2026年10月17日,不同批次,产品外观及包装或许略有不同,出厂前均经过严格检测。

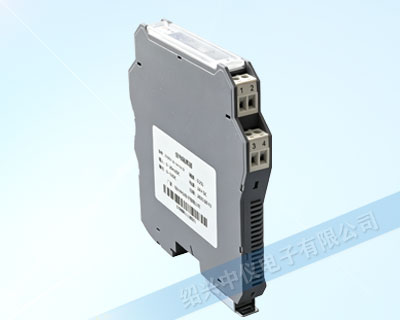

ZYG511A系列4‑20mA信号隔离器,光电隔离
产品概述
ZYG511A 系列为智能可编程光电隔离器,接收工业现场电流、电压模拟信号,经过光电隔离变送,输出标准电流、电压信号供给 PLC、DCS、数显仪表等控制室设备。支持 PC 上位机软件组态,可自由配置输入量程、输出量程、报警阈值等参数。
整机采用13mm超薄壳体,DIN35标准导轨安装,实现输入‑输出‑电源三端电气隔离,可给二线制变送器提供隔离配电,具备输入信号超限报警指示功能,适合高密度机柜的自动化项目使用。
主要特点
1. PC 软件可编程组态:搭配专用编程线连接电脑,灵活设置输入类型、量程、输出规格、上下限报警值,一台适配多种信号工况。
2. 光电三端隔离:输入、输出、电源之间隔离耐压2500V AC/1min,有效抑制地环路干扰,保护控制系统IO通道。
3. 变送器隔离配电:可为二线制现场变送器提供隔离供电,开路电压≤26V,20mA负载时输出电压≥21V。
4. 超薄机身省空间:厚度仅13mm,适合密集控制柜,导轨卡扣式安装。
5. 故障报警提示:信号超量程时红色指示灯点亮,输出对应报警信号,方便现场故障排查。
6. 高精度宽温工作:精度±0.1%F.S 或±0.2% F.S(以产品本体标识为准);温漂±0.01% F.S/℃;‑20℃~+60℃工业宽温。
7. 电磁兼容达标:符合GB/T 18268.1(IEC61326‑1)工业电磁兼容标准。
8. 通道规格可选:支持一入一出、一入二出两种通道模式。
主要技术参数
◇输入端
电流信号:量程范围:0~20mA,绝对误差:±0.016mA
电压信号:量程范围:0~10V,绝对误差:±0.01V
注:测量精度=绝对误差 ÷ 输入量程范围;隔离器精度取测量精度和输出精度中的较大值。
◇输出端
电流信号:量程范围:0~20mA,绝对误差:±0.016mA
电压信号:量程范围:0~10V,绝对误差:±0.01V
注:输出精度 = 绝对误差 ÷ 输出量程范围,输出负载电阻:RL≤350Ω(输出为电流信号),RL≥10KΩ(输出为电压信号)
配电:开路电压:≤26V,20mA时电压:≥21V,最大配电电流:≤25mA(单路)
输入阻抗:≥25Ω(电流输入),≥1MΩ(电压输入)
◇报警指示
输入低于量程下限,红色指示灯常亮,输出为下限报警对应的信号值;
输入高于量程上限,红色指示灯常亮,输出为上限报警对应的信号值;
◇基本参数
通道数:一入一出、一入二出
电源:DC12~32V(优先选择DC24V)
一入一出消耗电流:≤70mA(24V 供电,配电 20mA 输入,输出 20mA)
一入二出消耗电流:≤90mA(24V 供电,配电 20mA 输入,输出 20mA)
基本精度:±0.1%F.S或±0.2%F.S(20℃) 以实物标注为准。
温度漂移:±0.01%F.S/℃(-20℃~+60℃)
响应时间:≤0.5S(0-90%) (阻尼系数为0时的典型值)
绝缘强度:2500V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入、输出、电源之间)
工作温度范围:-20~+60℃(无凝露,无结冰)
电磁兼容性:符合GB/T 18268.1(IEC61326-1)
适用现场设备:电流、电压信号
使用环境
-本设备防护等级为 IP20,4‑20mA信号隔离器安装时需注意环境条件(防水以及小的异物),适于在控制室或高密仪表机柜内安装使用,周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,使用环境中不得有对金属、塑料件起严 重腐蚀作用的有害物质。应不含有易燃、易爆的物质。
-本设备适用于 IEC/EN 60664-1 所确定的2级污染等级,Ⅲ类过电压等级环境。如需在更高的污染等级区 域使用,需对本设备增加相应的保护。
-储存温度:-40℃~+80℃
-相对湿度:10%~90%RH(无凝露,无结冰)

4‑20mA信号隔离器接线图
注:一入一出的产品仅包含输入及输出1部分

4‑20mA信号隔离器安装尺寸图
安装:
4‑20mA信号隔离器采用 DIN35mm 导轨安装方式。导轨应符合标准号为: GB/T19334-2003 的国家标准中 TH35-7.5型导轨的尺寸规范。该标准 等同于国际电工委员会IEC60715-1981 的国际标准。安装必须稳定牢固。建议使用导轨堵头防止仪表安装在导轨上滑动和安装不稳。
典型应用场景
压力、流量、液位二线制变送器信号隔离变送
PLC、DCS 系统模拟量信号抗干扰隔离保护
项目信号量程多变,需要现场软件组态修改参数
高密度仪表控制柜,对模块厚度有要求的场景
化工、水处理、电力自动化测控回路
接线提示
1. 一入二出型号具备两路相互隔离输出;一入一出仅使用 OUT1 输出回路。
2. 区分输入端、输出端、电源端子;二线制、三线制变送器接线请对照图纸。
3. 如需 PC 组态,额外选配专用编程线。
