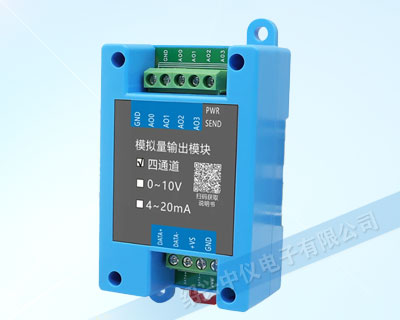

模拟量转485采集模块是一款将远程现场的模拟量信号采集至计算机的设备，其利用RS-485总线作为数据通信线路，能够同时将八路模拟量输入至模块，4~20mA信号转为485通信，或者0~10V信号转为485通讯的智能模块，ZY-TD300X模拟量转RS485模块可实现单端单极性模拟量采集（支持的通道数及量程如下表所示），应用层采用标准MODBUS-RTU协议，适用于多种工业场合及自动化系统。方便与上位机通讯可实现快速组网构建监测系统。
| 型号 | 通道数 | 量程 |
|---|---|---|
| ZY-TD3001C | 1 | 4~20mA，0~20mA |
| ZY-TD3001V | 1 | 0~5V，0~10V |
| ZY-TD3001S | 1 | 4~20mA，0~20mA，0~5V，0~10V |
| ZY-TD3002C | 2 | 4~20mA，0~20mA |
| ZY-TD3002V | 2 | 0~5V，0~10V |
| ZY-TD3002S | 2 | 4~20mA，0~20mA，0~5V，0~10V |
| ZY-TD3004C | 4 | 4~20mA，0~20mA |
| ZY-TD3004V | 4 | 0~5V，0~10V |
| ZY-TD3004S | 4 | 4~20mA，0~20mA，0~5V，0~10V |
| ZY-TD3008C | 8 | 4~20mA，0~20mA |
| ZY-TD3008V | 8 | 0~5V，0~10V |
| ZY-TD3008S | 8 | 4~20mA，0~20mA，0~5V，0~10V |
输入端
通道数：如上表所示
输入量程：如上表所示
输入方式：单端单极性输入
采样频率：≤8Hz (总的、支持50/60Hz工频抑制)，（通道采样率=总采样率 / 使能通道数，8通道全使能时为1Hz）
精度等级：≤ 0.1%
输入阻抗：电流：50Ω 、 电压：1MΩ
注意：电压量程开路时会测量到一定的电压值
通信端
信号类型： RS-485数字信号
波特率： 1200、2400、4800、9600、19200、38400、57600、115200bps
校验方式：无校验、奇校验或偶校验
数据位： 8位 停止位：1位
通信协议: 标准MODBUS-RTU协议
通信距离：1200m(典型值)
基本参数
电 源: DC24V，电压范围: DC9~30V
消耗功率: <1.5W @DC24V
电磁兼容性: 符合 GB/T 182681 (IEC6132-1)
适用现场设备： 组态软件、PLC、触摸屏、电脑等支持MODBUS - RTU协议的设备
指示灯状态
1、上电后指示灯常亮， 不亮则表明电源故障或接触不良；
2、正常通讯时， 指示灯闪烁；
3、未通信时， 指示灯闪烁， 则表明模块故障
默认出厂参数
设备地址：1
波特率：9600bps
校验方式：无校验
数据位：8位 停止位：1位
通道量程：C型、S型均设置为4~20mA量程，V型设置为0~10V，采集状态均使能；
使用环境
(1) 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质；
(2) 连续工作温度：-40℃~+85℃；
(3) 相对湿度 ：10%~90%RH(不结露)；
| 端子名称 | 文字说明 |
|---|---|
| DATA+ | RS-485 通讯接口正端 |
| DATA- | RS-485 通讯接口负端 |
| +VS | 外接供电电源正端（9~30V） |
| GND | 外接供电电源负端（接地） |
| IN0 | 模拟量输入0通道正端 |
| IN1 | 模拟量输入1通道正端 |
| IN2 | 模拟量输入2通道正端 |
| IN3 | 模拟量输入3通道正端 |
| IN4 | 模拟量输入4通道正端 |
| IN5 | 模拟量输入5通道正端 |
| IN6 | 模拟量输入6通道正端 |
| IN7 | 模拟量输入7通道正端 |
安装说明
备注：高度32mm对角安装孔直径4mm
安装：ZY-TD300X系列模拟量转RS485采集模块采用DIN35mm导轨安装方式。导轨应符合标准号为:GB/T19334-2003的国家标准中TH35-7.5型导轨的安装尺寸规范。该标准等同于国际电工委员会IEC60715-1981的国际标准安装必须稳定牢固。
