ZYG600W无源信号隔离器

产品概述

ZYG600W无源信号隔离器为无需外接辅助电源的4‑20mA电流信号隔离模块，工作能量取自4‑20mA信号回路本身，实现输入回路与输出回路电磁电气隔离，无需外接供电电源即可完成信号隔离传输，有效消除地环路干扰、抑制现场共模噪声，保障 4‑20mA 模拟信号传输稳定。

绍兴中仪无源信号隔离器采用标准35mm DIN导轨卡扣式安装，配置可插拔弹簧压紧接线端子，拆装维护方便，广泛应用于变送器、传感器与 PLC/DCS 控制系统之间的信号隔离，适合项目空间紧凑、无法提供隔离器供电电源的自控现场。

主要特点

1. 无源免供电：不需要外接DC24V辅助电源，直接从 4‑20mA 信号回路获取工作能量，简化柜内布线。

2. 电气隔离抗干扰：输入、输出电磁隔离，隔离耐压 1.5kV/1min，切断地环路，抑制现场干扰噪声。

3. 高速响应：响应时间＜10ms，实时跟随4‑20mA信号变化。

4. 高精度低温漂：精度可达±0.1%，温度漂移0.01% F.S./℃，信号传输误差小。

5. 模块化导轨安装：35mm标准DIN导轨安装，弹簧可拔插端子，施工检修便捷。

6. 多通道规格：支持一入一出、二入二出两种通道规格。

7. 宽温适应：‑20℃～+60℃工业宽温设计，适配控制柜恶劣温度工况。

选型说明

无源信号隔离器选型示例：ZYW611-W-A-A，ZYW622W-A-A。

主要技术参数

◆输入

电流信号输入：4~20mA

等效输入阻抗：100Ω＋负载电阻（输入为20mA时）

电压降：≤ 2V（20mA）

过载电流：≤35mA

◆输出

输出电流：4～20mA

输出负载能力：

输出负载电阻（RL）计算式 RL ≤（Ui-Ud）÷ 0.02

输出纹波：< 10mVp-p

◆综合参数

标准精度 ±0.1%（负载为100Ω）

温度漂移：0.01%F.S./℃

响应时间：<10ms

隔离能力：输入-输出之间1.5KV，1min，50Hz

绝缘电阻：输入-输出之间≥100MΩ/500VDC

工作环境温度：-20℃～＋60℃

储存环境温度：-40℃～＋80℃

机壳材质/防护等级：阻燃ABS/IP20

外形尺寸：16×104×110（mm）

接线说明

端子接线：无源信号隔离器的接线电缆采用横截面为0.5~ 2.5mm²实芯线或多芯线。

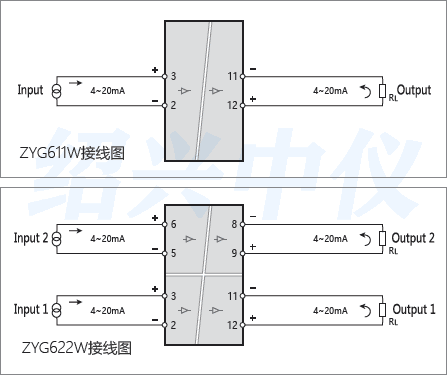

无源信号隔离器接线图

无源隔离器可以隔离前后回路的地电位差，消除地环路带来的信号漂移、跳变，提升自动化系统运行稳定性与设备安全，适合工业自控、电力监控等场景。

区分说明：无源信号隔离器无需外接辅助电源；有源隔离器需要外接电源，具备信号放大、量程转换功能。

典型应用场景

两线制变送器4‑20mA信号隔离，无供电电源工况

PLC/DCS模拟量通道抗地环路干扰隔离

工业控制柜空间受限，减少电源布线的改造项目

电力、化工、水处理自动化系统信号隔离

旧设备改造，在原有信号回路直接加装隔离抗干扰

接线提示

1. 线缆选用0.5‑2.5mm²铜导线，严格按照对应型号端子接线图接线；

2. 无源隔离器会在信号回路产生≤2V压降，选型前确认系统回路供电电压余量，保证后端设备可以正常识别4‑20mA；

3. 安装于控制柜内，远离大功率变频器、接触器等强干扰热源设备。
