ZYG600mV毫伏信号隔离器直流毫伏信号输入。经过隔离传送,输出所需的直流毫伏信号。直流电源供电方式,输入-输出-电源各通道之间隔离。采用标准的35mmDIN导轨卡式安装,可拔插的接线插头端子,弹簧压紧连接。
ZYG6 | XX | -X | -X | -X | -D | 选型说明 |
---|---|---|---|---|---|---|
通道配置 | 11 | 一入一出 | ||||
12 | 一入二出 | |||||
信号类型 | mV | 毫伏信号 | ||||
输入信号 | X | 见下表 | ||||
输出信号 | X | 见下表 | ||||
供电电源 | D | DC24V |
输入输出信号
输入信号 | 代码 | 输出信号 | 代码 | ||||
---|---|---|---|---|---|---|---|
0~5mV | 1 | 0~5mV | 1 | ||||
0~10mV | 2 | 0~10mV | 2 | ||||
0~50mV | 3 | 0~50mV | 3 | ||||
-80~+80mV内可选 | 0~100mV内可选 |
◆供电电源
供电电压范围:20~30VDC
额定供电电压:24VDC
电流消耗(24VDC供电时):<22mA(1入1出);<33mA(2入2出)
◆输入
输入信号:0~100mV
最小量程:3mV
输入阻抗:<10Ω
◆输出
输出信号:0~100mV
输出阻抗:<10Ω
输出纹波:< 5mVp-p
◆综合参数
标准精度:±0.1%
温度漂移:0.01%F.S./℃
响应时间:<10ms
隔离能力:输入-输出-电源之间 1.5KV,1min,50Hz
绝缘电阻:输入-输出-电源之间 ≥100MΩ/500VDC
工作环境温度:-20℃~+60℃
储存环境温度:-40℃~+80℃
机壳材质/防护等级:阻燃ABS/IP20
外形尺寸:16×116×110(mm)

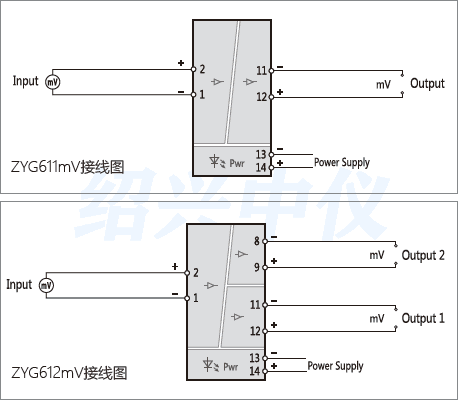

毫伏信号隔离器接线说明图
端子接线:接线电缆采用横截面为0.5~2.5mm²实芯线或多芯线。
毫伏信号隔离器接线图
