ZYG600RT热电阻输入信号隔离器接收热电阻信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。
智能型的热电阻温度变送器，有 USB 编程接口，可以用适配电缆连接这个温度变送器和PC机，在PC机上通过软件编程设定输入的热电阻类型和测量范围；该温度变送器采用独立的直流电源供电，输入-输出-电源各通道之间隔离。
可以与单元组合仪表及DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
| ZYG6 | XX | -X | -X | -X | -D | 热电阻输入信号隔离器选型说明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信号类型 | RT | 热电阻信号 | ||||
| 输入信号 | X | 见下表 | ||||
| 输出信号 | X | 见下表 | ||||
| 供电电源 | D | DC24V | ||||
输入输出信号表
| 输入信号 | 代码 | 输出信号 | 代码 | ||
|---|---|---|---|---|---|
| PT100/三线制（0~200℃）默认 | 01 | 4~20mA | A | ||
| PT100（测量范围） | 02 | 0~20mA | B | ||
| PT1000（测量范围） | 03 | 1~5V | C | ||
| CU50（测量范围） | 04 | 0~5V | D | ||
| CU100（测量范围） | 05 | ||||
注明：
订货时应注明热电阻输入信号隔离器的输入类型和分度号以及量程范围，如未写明则产品发货时将按出厂默认设定提供。
热电阻量程及测量误差表
| 热电阻类型 | 温度范围（℃） | ***小量程（℃） | 绝对误差 | 基本误差 | |
|---|---|---|---|---|---|
| 热电阻 | PT100 | -200～800 | 50 | ±0.2℃ | ±0.1% |
| PT1000 | -200～800 | 200 | ±0.4℃ | ±0.1% | |
| Cu50 | -50～150 | 50 | ±0.4℃ | ±0.1% | |
| Cu100 | -50～150 | 50 | ±0.4℃ | ±0.1% | |
注明：
1. 上表中未列出的其它热电阻分度号，也可联系绍兴中仪指定热电阻输入信号隔离器订货。
2. 上表中所列的基本误差和绝对误差两栏，应用时取基本误差与绝对误差的较大值。
◆供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<40mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）
◆输入规格
热电阻：Pt100、Pt1000、Cu50等
温度量程范围：根据连接的传感器类型 （参见量程表）
热电阻传感器连接形式：支持2、3、4线制接法
允许导线电阻：每条导线在15Ω以下
◆输出规格
输出电流：4～20mA；其它指定电流
输出电压：1～5V；其它指定电压
负载电阻：4~20mA输出时, ≤350Ω（出厂默认，可指定负载）
◆综合参数
温度漂移：0.01%F.S./℃
响应时间：<0.4s
隔离能力：输入-输出-电源之间1.5KV，1min，50Hz
绝缘电阻：输入-输出-电源之间≥100MΩ/500VDC
工作环境温度：-20℃～＋60℃
储存环境温度：-40℃～＋80℃
机壳材质/防护等级：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
端子接线：接线电缆采用横截面为0.5~ 2.5mm²实芯线或多芯线。

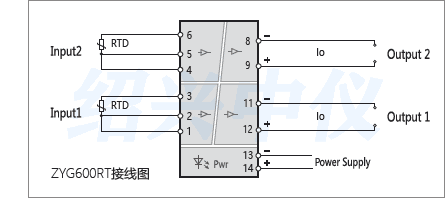

热电阻输入信号隔离器接线图
热电阻输入信号隔离器作用
ZYG600RT热电阻输入信号隔离器是将热电阻信号经隔离转换为与温度成线性关系的直流信号输出至制系统或其它智能仪表。解决工业现场干扰、信号转换传输及匹配问题。
ZYG600RT热电阻输入信号隔离器电源－输入－输出之间电磁全隔离，与温度传感器配套使用，输出信号可接入数显仪、PLC、变频器等设备，并对终端接收设备起保护作用。大量应用于温度采集控制系统中。
热电阻输入信号隔离器安装：采用35mm 标准DIN导轨安装，固定导轨后，将产品卡入导轨即可；
热电阻输入信号隔离器接线：使用0.2～3.3mm²的电缆，从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。将接线螺钉力矩紧至0.56～0.79N·m。
注意事项
1. 注意热电阻输入信号隔离器标签上的辅助电源信息，隔离器的辅助电源等级和极性不可接错，否则将损坏变送器。
2. 热电阻输入信号隔离器在有强电磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，较小安装间隔不应小于10mm。
3. 当隔离器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施。
4. 请勿损坏或修改产品的标签、标志，请勿拆卸或改装产品，否则本公司将不再对该产品提供“三包”（包换、包退、包修）服务。
热电阻输入信号隔离器原理
是一种信号隔离装置，将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。先将PLC接收的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号或不同信号，同时对隔离后信号的供电电源进行隔离处理，保证变换后的信号、电源、地之间。
