ZYG600R电阻输入信号隔离器
更新时间:2026年10月17日,不同批次,产品外观及包装或许略有不同,出厂前均经过严格检测。
ZYG600R电阻输入信号隔离器
产品概述
ZYG600R电阻输入信号隔离器,专门接收电位器、滑线电阻等电阻类信号输入,对信号做隔离与线性化处理,转换为 4‑20mA、0‑10V 等标准直流信号,输出送给 PLC、DCS 或各类显示控制仪表。
产品采用独立DC24V供电,输入‑输出‑电源三端电气隔离;标准35mm DIN导轨卡扣式安装,可插拔弹簧压紧接线端子,接线拆装便捷,广泛应用于工业自动化现场电阻类传感器信号采集、抗干扰隔离转换场景。
主要特点
电气隔离:输入、输出、电源相互隔离,隔离耐压 1.5kV/1min,消除地环路干扰,抑制信号串扰与静电噪声。
高精度低温漂:综合精度 ±0.1%,温度漂移0.01% F.S./℃,微弱电阻信号转换稳定可靠。
适配多类电阻传感器:支持二线制、三线制电阻 / 滑线电位器输入,量程覆盖 0‑400Ω~0‑2kΩ,特殊阻值可定制。
模块化导轨安装:35mm标准DIN导轨安装,弹簧式可拔插端子,施工、检修更换方便。
多通道规格可选:提供一入一出、一入二出、二入二出,可实现一路信号多路分配输出。
宽温工作:工作温度‑20℃~+60℃,适应控制柜高低温工况。
选型说明
| ZYG6 | XX | -X | -X | -X | -D | 选型说明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信号类型 | R | 电阻信号 | ||||
| 输入信号 | X | 见下表 | ||||
| 输出信号 | X | 见下表 | ||||
| 供电电源 | D | DC24V | ||||
输入输出信号
| 输入信号 | 代码 | 输出信号 | 代码 | ||||
|---|---|---|---|---|---|---|---|
| 0~400Ω | 1 | 4~20mA | A | 1~5V | 1 | ||
| 0~300Ω | 2 | 0~20mA | B | 0~5V | 2 | ||
| 0~1KΩ | 3 | 0~10mA | C | 0~10V | 3 | ||
| 0~2KΩ | 4 | 用户指定 | |||||
主要技术参数
◆供电电源
供电电压范围:20~30VDC
额定供电电压:24VDC
电流消耗(24VDC供电时):<25mA(1入1出);<45mA(1入2出);<65mA(2入2出)
◆输入
输入电阻器类型:二线制或三线制电阻器
阻值范围:0~2000Ω(特殊阻值电位器,用户在订货时指定)
◆输出
输出电流:4~20mA;0~20mA;或指定电流量程
负载电阻:4~20mA输出时,≤350Ω(出厂默认,可指定负载)
◆综合参数
标准精度:±0.1%
温度漂移:0.01%F.S./℃
响应时间:< 0.4s
隔离能力:输入-输出-电源之间1.5KV,1min,50Hz
绝缘电阻:输入-输出-电源之间≥100MΩ/500VDC
工作环境温度:-20℃~+60℃
储存环境温度:-40℃~+80℃
机壳材质/防护等级:阻燃ABS/IP20
外形尺寸:16×116×110(mm)

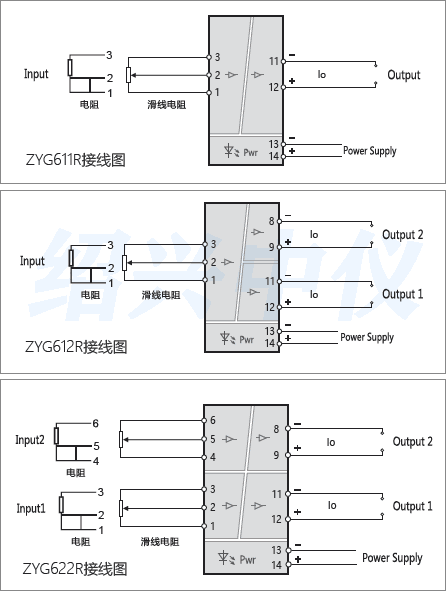

接线示意

电阻输入信号隔离器接线图
端子接线:接线电缆采用横截面为0.5~ 2.5mm²实芯线或多芯线。
典型应用场景
滑线电阻、电位器位移信号采集隔离
机械设备角度、开度、位移电阻传感器变送
DCS、PLC 系统电阻类信号隔离转换
控制柜强干扰环境下模拟信号抗干扰处理
旧设备改造,电阻信号多路分配输出
