SBWZ212线性电阻变送器（磁翻板用）
更新时间：2026年10月11日，不同批次，产品外观及包装或许略有不同，出厂前均经过严格检测。
SBWZ212线性电阻变送器 磁翻板用
产品概述
SBWZ212线性电阻变送器是一款为磁翻板液位计配套设计的现场安装式信号变送单元。产品用于线性电阻信号（如磁翻板液位计干簧管阻值信号）输入，将其转换为标准的二线制4～20mA模拟电流信号输出，采用Form B结构安装于传感器内部，精度高、稳定性好，适用于各种液位高度的测量，可将现场液位信号远传至数显表、PLC、DCS 等控制系统。
作用与特点
用于输入线性电阻信号，转换为4～20mA输出信号。
输入：线性电阻信号（如磁翻板液位计）。
零点/满度快速校准。
传输精度0.1%FS(20℃时)。
供电：DC18~36V。
技术参数
| 输入 | |
|---|---|
| 输入信号 | 线性电阻信号 |
| 输出 | |
| 输出信号 | 4~20mA(输入与输出不隔离） |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 输入断线报警输出电流 | 21mA |
| 电源 | |
| 供电电压 | DC12~40V |
| 其它参数 | |
| 传输精度（20℃ ） | 0.1%FS |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 1s达到稳定值的90% |
| 使用环境温度 | -40～80℃ |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入阻值范围
| 输入规格 | 测量范围(Ω) | ***小测量范围(Ω) |
|---|---|---|
| 5K | 0~5K | 0.5K |
| 10K | 0~10K | 1K |
| 15K | 0~15K | 1.5K |
| 20K | 0~20K | 2K |
注：输入规格之间不能相互切换，订货时请按磁翻板液位计实际阻值规格选择。
使用说明
安装说明：线性电阻变送器安装于磁翻板液位计顶端接线盒内，使用螺钉固定，与现场传感器融于一体（B 型顶部盒式安装）。产品支持智能编程软件（量程设置、过程监控、调试校准），具备线性电阻输入、零点 / 满度快速校准、二线制 4～20mA 输出、DC12～40V 供电等完备功能，出厂前均经过严格检测。

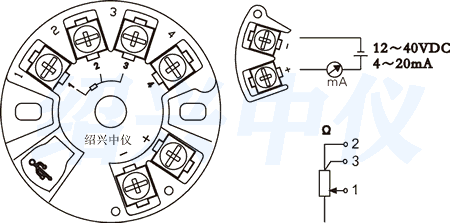

线性电阻变送器接线方法图
应用领域
适用于石油、化工、电力、水处理、储运等行业储罐、水箱等容器的液位远传监测场景，与磁翻板液位计配套实现液位信号的远距离传输与集中监控，满足过程控制的自动化需求。
