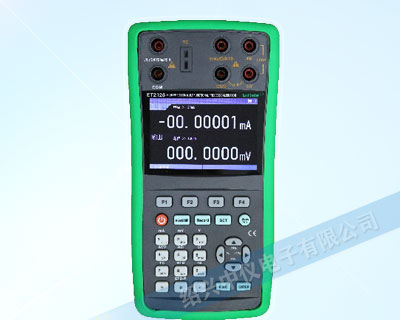

ET2125高精度多功能热工信号校验仪

ET2125高精度多功能热工信号校验仪是一款高精度、手持式的过程信号测量/输出仪表，能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号；通过热工辅助工具可以非常方便的实现各种电量与温度之间的相互换算；数据记录功能能够方便客户现场记录检定数据。

ET2125多功能热工信号校验仪能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计、HART手操器等测量校准仪器。主要应用于工业现场信号校准、故障诊断；也适用于化工、军工及各类研究所、实验室的信号测量与校准。

基本功能

测量/输出：电压、电流、电阻、频率、脉冲、开关量，其中电流输出支持有源、无源；

带220VAC测量功能；带200mA交流电流测量功能；

以温度形式模拟热电阻、热电偶；

ET2125多功能热工信号校验仪可模拟二线制变送器；

电阻测量可选二、三、四线3种方式；

精度为0.01％、0.02％两种；

两个相互隔离的通道，支持同步测量、输出；

可提供手动阶跃、自动阶跃、自动步进和手动步进功能；

采用3.5寸TFT液晶屏，分辨率480*320；

可同时显示测量和输出数据，也可单独显示测量或输出数据；

ET2125多功能热工信号校验仪内置5000mAh锂电池供电；

具有自动电源关闭功能、时间可设，适合现场使用；

提供DC24V回路电源，以供现场调试之用；

热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式，其中外置参考端采用A级Pt100铂电阻、可输入证书值进行温度修正；

热电偶种类：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；

热电阻种类：PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,Cu10，Cu50,Cu100,Nil20,BA1,BA2,PT10；

尺寸：105×210×55mm；重量：600g。

选配功能

HART功能：可替代HART手操器，设置或校准智能变送器量程，强制智能变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能、可以对变送器的压力传感器进行HART清零等；

压力模块功能：通过RS232通讯口、ET2125高精度多功能过程校准器可以和绍兴中仪的ET-CY系列压力模块配套使用，用于现场检定压力变送器、压力开关、压力表、血压计或其他压力仪器仪表，也可用于压力的精密测量；支持12种压力单位：kPa、MPa、Pa、psi、inHg、inH O、mmHg、mmH O、bar、mbar、atm、kg/cm2等。

温差测量功能：准确度达0.003℃，多功能热工信号校验仪可以测量空间内两点间的温度差，在0.4秒的时间内即可完成一次温差数据采集、有效提高了测量准确度；在测试过程中可实时计算测试过程中的10分钟波动性。使用标准铂电阻或者标准热电偶进行测量工作前，可通过证书值的输入对测量结果进行溯源，并满足恒温槽测试规范对电测仪器的要求。

标准温度测量功能：与普通的热电偶测量及热电阻测量不同，该测量方式可使用证书值进行温度溯源，支持的标准热电偶热电阻的类型包括:标准热电偶S、R、B、T四种，标准铂电阻Pt25、Pt100两种。

使用任意传感器测量功能，您可以方便的将被测物理量（压力、流速、温度等）转换为电压、电流、电阻等易测物理量进行测量。用户只需预先输入响应曲线，校准器将采用内部算法进行数值转换和修正，最终将被测物理量显示在屏幕上。可以随意编辑和修改被测物理量的显示单位。

精密控温功能：使用精密控温功能，ET2125多功能热工信号校验仪可以实现对恒温设备进行温度闭环控制，代替高精度PID控制器。在恒温设备及电网电压符合条件的情况下，设备的温度波动性可优于0.02℃/10min（恒温槽）。

ρ值测量功能：能够测量周期性方波信号的占空比，可用于对时间比例输出的各种数字温度指示调节器的PID参数进行检定及校准，并满足《JJG617-1996数字温度指示调节仪》规程的要求。

热工换算功能：用于实现各种电量与温度间的相互换算，支持的电量与温度换算的类型包括:工作用热电偶、工业热电阻及各种温度变送器。

数值设定方式：具有最为灵活、便捷的输出值设定方式，ET2125高精度多功能过程校准器可以通过数字键盘直接设定输出值，也可以通过方向键按位进行增量设定。另外，设备还具有可以编号辑的阶跃或者斜坡数值设定方式。

正弦信号输出功能：一些过程记录仪（特别是机械式记录仪）的检定/校准，通常包括运行试验的环节，可以通过采用正弦信号输出方式为被检表提供信号。

数据记录功能：ET2125多功能热工信号校验仪具有强大的记录管理功能，最多可以建立32个设备号，每个设备号具有16个记录页，每个记录页中包含时间、测量值、输出值及自定义值四个基本信息。用户可以根据需求进行设备管理、记录删除等操作。

型号说明

型号	准确度	温度范围	ET2125多功能热工信号校验仪增强功能说明
ET2115B	0.01级	15～25℃	用户选用选配功能，在订货时需在产品型号后加功能代码尾缀。
ET2115C	0.02级
ET2115BT	0.01级	0～50℃
ET2115CT	0.02级

技术指标

功能		量程	0.01级分辨率	0.02级分辨率	0.01级准确度	0.02级准确度	备注
直流输出	电压	100mV	0.1μV	1μV	0.005%+0.003%	0.01%+0.005%	最大负载电流<=2.5mA
		1V	1μV	10μV	0.005%+0.001%	0.01%+0.005%
		10 V	10μV	100μV	0.005%+0.001%	0.01%+0.005%
	电流(有源/无源)	30mA	0.1μA	1μA	0.005%+0.003%	0.01%+0.003%	有源输出最大负载电压20V
	电阻	50 Ω	0.1mΩ		0.005%+10 mΩ	0.01%+15mΩ	激励电流0.4-4mA
		500Ω	1mΩ		0.005%+20 mΩ	0.01%+30mΩ	激励电流0.1-2mA
		5000Ω	10mΩ		0.005%+50 mΩ	0.01%+50mΩ	激励电流0.04-0.4mA
	24V	24 V			±10%		回路输出
	频率	10Hz	0.001Hz		0.01%FS		最大负载电流≤2.5mA
		1kHz	0.01Hz
		100kHz	10Hz
	脉冲	10Hz(1~100000)	1cyc		±2dig		最大负载电流≤2.5mA
		1kHz(1~100000)
		100kHz(1~100000)
	开关量	100Hz(1Hz~110Hz)	0.01Hz		±2dig
		1kHz(0.1kHz~1.1kHz)	1Hz
		10 kHz(1kHz~11kHz)	0.1KHz
		100KHz(10kHz~110kH	2KHz
	热电阻	详见热电阻表
	热电偶	详见热电偶表
直流测量	电压	200mV	0.1μV		0.005%+0.003%	0.01%+0.005%
		2V	1μV		0.005%+0.001%	0.01%+0.005%
		20V	10μV		0.005%+0.001%	0.01%+0.005%
		200V	100μV		0.005%+0.001%	0.01%+0.005%
	电流	20mA	0.1μA		0.005%+0.003%	0.01%+0.003%
		200mA	1μA		0.005%+0.003%	0.01%+0.003%
	电阻（四线）	50Ω	0.1mΩ		0.005%+10mΩ	0.01%+15mΩ	激励电流1mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30mΩ
		5kΩ	10mΩ		0.005%+50mΩ	0.01%+50mΩ	激励电流0.1mA
	电阻 （二三线）	50 Ω	0.1mΩ		0.005%+30 mΩ （三线） 0.005%+50 mΩ （二线）	0.005%+35 mΩ （三线） 0.005%+60 mΩ （二线）	激励电流1mA
		500Ω	1mΩ
		5kΩ	10 mΩ		0.005%+80mΩ	0.01%+80mΩ	激励电流0.1mA
	热电阻	详见热电阻表
	热电偶	详见热电偶表
	开关量测量				CLOSE/OPEN		激励电流1mA
	频率	10 Hz	0.001Hz		0.01%FS
		1kHz	0.01Hz
		100kHz	10Hz
交流测量	交流电压	200mV	1μV		±(0.2%+100)（40Hz-30kHz）
		2V	10μV
		20 V	100 μV		±(0.2%+100 )（40Hz-5kHz）
					±(0.8%+300 )（5k-30kHz）
		200V	1mV		±(0.2%+200 )（40Hz-5kHz）
					±(0.8%+450 )（5k-30kHz）
	交流电流	20mA	0.1μA		±（0.3%+400）（40Hz-5kHz）
		200mA	1μA

热电阻技术参数表

分度号	温度范围	分辨率	0.01级准确度	0.02级准确度	备注
PT10	-200-850℃	0.01℃	0.1℃	0.2℃	四线测量
PT100-385	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-392	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-JIS	-200-850℃	0.01℃	0.1℃	0.2℃
PT200-385	-200-630℃	0.01℃	0.1℃	0.2℃
PT500-385	-200-630℃	0.01℃	0.2℃	0.3℃
PT1000-385	-200-650℃	0.01℃	0.1℃	0.2℃
Cu10	-100-260℃	0.01℃	0.5℃	0.6℃
Cu50	-50-150℃	0.01℃	0.15℃	0.25℃
Cu100	-50-150℃	0.01℃	0.08℃	0.2℃
BA1	-200-650℃	0.01℃	0.4℃	0.5℃
BA2	-200-650℃	0.01℃	0.25℃	0.3℃
Ni20	-80-260℃	0.01℃	0.3℃	0.4℃

热电偶技术参数表

分度号	温度范围	分辨率	0.01/0.02级准确度	备注
K	-200-0℃	0.1℃	0.4℃	不包含冷端补偿精度
	0-1372℃		0.3℃
R	-50-0℃	0.1℃	0.9℃
	0-1768℃		0.7℃
S	-50-0℃	0.1℃	0.9℃
	0-1768℃		0.6℃
E	-50-0℃	0.1℃	0.5℃
	0-1000℃		0.4℃
J	-200-0℃	0.1℃	0.2℃
	0-1200℃		0.1℃
T	-100-0℃	0.1℃	0.3℃
	0-400 ℃		0.15℃
L	-200-900℃	0.1℃	0.2℃
N	-200-0℃	0.1℃	0.3℃
	0-1300℃		0.2℃
B	600-1820℃	0.1℃	0.6℃
U	-200-0℃	0.1℃	0.4℃
	0-400℃		0.2℃
XK	-200-800℃	0.1℃	0.5℃
WRE325	0-1500℃	0.1℃	0.5℃
WRE526	0-1500℃	0.1℃	0.4℃
