FPPF功率因数变送器

更新时间:2026年10月24日,不同批次,产品外观及包装或许略有不同,出厂前均经过严格检测。
FPPF功率因数变送器
FPPF功率因数变送器(电厂用)

产品概述

FPPF铁壳功率因数变送器专为电力电厂场景开发,适配单相、三相三线、三相四线平衡交流回路,采集负载电压、电流相位关系,将功率因数线性转换为直流电流、电压标准模拟信号输出,可对接RTU、DCS、数显仪表。

金属屏蔽铁壳结构,实现输入‑输出‑电源‑外壳四端隔离,底座螺栓固定,广泛用于发电厂、变电站、工业电力系统功率因数监测与老 FP 系列设备替换改造。

主要特点

1. 高精度高稳定性:0.2级测量精度,年稳定度≤±0.2%、无累计误差,温漂≤100ppm/℃,适合长期不间断运行。

2. 铁壳隔离抗干扰:金属屏蔽外壳,AC2kV/1min 绝缘耐压,满足 IEC688 标准,具备5kV冲击抗扰能力,适配电厂复杂电磁工况。

3. 多回路兼容:同一台变送器通过更改接线,即可实现单相、三相三线、三相四线平衡回路功率因数测量。

4. 量程配置灵活:支持容性‑1‑0‑+1感性多种功率因数校正模式;电流、电压、频率、输出信号、辅助电源规格可按需选配。

5. 优异过载能力:电流支持3倍连续过载、10倍30秒短时过载;电压支持2倍连续过载。

6. 电厂专用结构:底座螺栓安装,辅助电源功耗≤7VA,零点、满度支持现场小范围校准。

工作原理

FPPF功率因数变送器采集同一负载的交流电压、电流信号,测算电压与电流之间相位夹角,换算成功率因数值,隔离输出线性对应的标准直流模拟信号,供后台系统实现功率因数统计、无功补偿监测。

技术参数

◆ 准确度等级:0.2%

◆ 长期稳定度:≤±0.2%/年,无累计误差

◆ 温度影响:≤100ppm/℃

◆ 响应时间:<400ms

◆ 输出纹波:<0.4% (峰-峰值)

◆ 输入功耗:电流<0.2VA,电压<0.1VA

◆ 工作频率:标称频率±10%

◆ 输出负载:

 ·电流输出 额定10V压降 最大15V压降(可选)

 ·电压输出 额定2mA 最大5mA输出

◆ 输出负载影响:<0.1% (额定负载范围内)

◆ 辅助电源:额定电压 80%-120% 额定频率 90%-110%

◆ 允许过量输入:

 ·电流 3倍连续 10倍30秒 50倍1秒,

 ·电压 最大2倍连续

◆ 电压试验:输入/输出/电源与外壳之间2kV AC 1min IEC688

◆ 冲击试验:ANSI C37.90a/1973,IEC 255-4(5kV 1.2/50us脉冲电压)

◆ 校正幅度:满度最小±3%,零点最小±1%

◆ 磁场影响:0.4kA/m 磁场强度变化<0.05%

◆ 工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露

◆ 贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

技术选型

型号选型编码

编码格式:FPPF‑Vn‑An‑Fn‑Pn‑On‑Dy

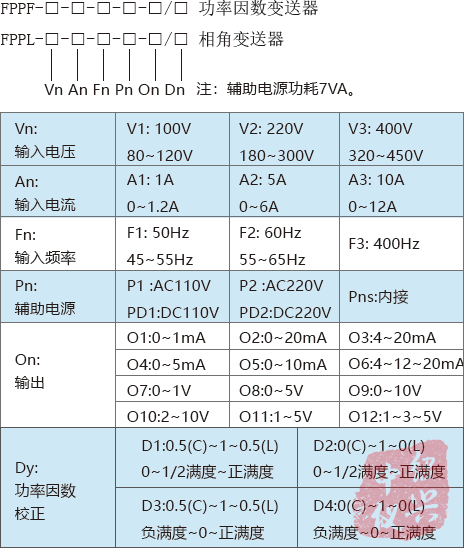

FPPF功率因数变送器选型图

FPPF功率因数变送器选型图

选型举例:FPPF-V1-A1-F1-P2-O6-D1

订货示例:

FPPF‑V1‑A2‑F1‑P2‑O8‑D1:输入 100V、5A、50Hz;AC220V 供电;输出 0‑5V;对应 0.5 容性‑1‑0.5 感性。

接线与使用提示

1. 本产品适用于平衡三相回路,接线前核对产品标签参数,严格参照端子接线图纸接线;单相、三相三线、三相四线仅接线方式不同。

2. 出厂已经完成标定,零点、满度可做小范围现场校正。

3. 强电磁干扰现场,输入输出线缆建议采用屏蔽线,远离变频器、大功率接触器。

4. 一体化铁壳整机,请勿私自拆卸,故障请联系厂家售后。

典型应用场景

✅ 发电厂、变电站功率因数采集监测

✅ 电力调度 DCS、RTU 系统信号变送

✅ 工业企业配电室功率因数、无功补偿监控

✅ 老项目 FP 系列铁壳变送器替换改造
