FPD直流隔离变送器

更新时间:2026年10月24日,不同批次,产品外观及包装或许略有不同,出厂前均经过严格检测。
FPD直流隔离变送器
FPD直流隔离变送器(铁壳)

产品概述

FPD 铁壳直流隔离变送器分为FPD‑1单路输出、FPD‑2双路输出两款,可采集直流电流、直流电压信号,经调制隔离解调后,线性变换输出互相电气隔离的标准直流模拟信号;实现输入‑输出‑电源‑外壳四端隔离。

金属屏蔽铁壳,底座螺栓固定,专门适配发电机转子电压、转子电流测量,广泛用于电厂、工业自控,对接 DCS、RTU、数显仪表,也可直接替换老旧 FP 系列变送器。

主要特点

1. 高精度高稳定:0.2级精度,年稳定度≤±0.2%、无累计误差,温漂≤100ppm/℃,适合长期不间断运行。

2. 四端隔离防护:输入、输出、电源、外壳 AC2kV/1min 隔离耐压,具备 5kV 冲击抗扰,抑制地环路、变频器脉冲干扰。

3. 通道可选:支持单路输出、双路独立隔离输出;支持毫伏、直流电流、直流电压多种输入,信号可定制。

4. 量程配置丰富:输入覆盖毫安、毫伏至数百伏直流,输出支持4‑20mA、0‑10V 等多种规格;1A以上电流可外加分流器接入。

5. 过载性能优异:电流3倍连续过载、电压2倍连续过载,满足电力现场冲击工况。

6. 电厂铁壳结构:底座螺栓安装,整机功耗≤3.5VA,零点、满度支持现场小范围校准。

工作原理

FPD 直流隔离变送器先对现场直流信号做半导体调制,再通过磁隔离器件实现电气隔离,解调还原为隔离后的直流信号,同时对供电电源隔离变换;切断不同回路地电位,保护后端 PLC、DCS 模块,抑制各类脉冲与共模干扰。

技术参数

◆ 准确度等级:0.2%

◆ 长期稳定度:≤±0.2%/年,无累计误差

◆ 温度影响:≤100ppm/℃

◆ 响应时间:<400ms

◆ 输出纹波:<0.4% (峰-峰值)

◆ 输入功耗:电流<0.2VA,电压<0.1VA

◆ 工作频率:标称频率±10%

◆ 输出负载:

 ·电流输出 额定10V压降 ***大15V压降(可选)

 ·电压输出 额定2mA ***大5mA输出

◆ 输出负载影响:<0.1% (额定负载范围内)

◆ 辅助电源:额定电压 80%-120% 额定频率 90%-110%

◆ 电压试验:输入/输出/电源与外壳之间2kV AC 1min IEC688

◆ 冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压)

◆ 校正幅度:满度***小±3%,零点***小±1%

◆ 磁场影响:0.4kA/m 磁场强度变化<0.05%

◆ 工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露

◆ 贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

产品选型

型号选型编码

编码格式:FPD‑1/2‑An/Vn‑Pn‑On

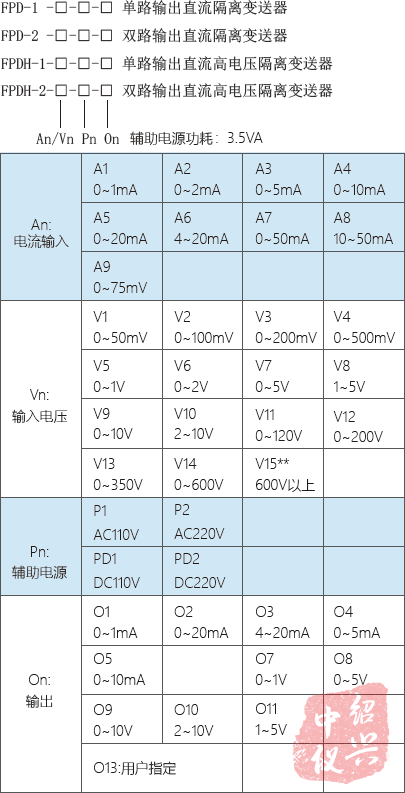

FPD直流隔离变送器选型

FPD系列直流隔离变送器选型图

注:

1、1A以上电流须通过外加分流器输入(A9);

2、双向输入/输出用文字说明;

3、“**”电压输入范围V15仅限于FPDH-1、FPDH-2。

FPD直流隔离变送器

型号例举:单路,FPD-1-A5-P2-O3:输入0~20mA,输出4~20mA,供电电源AC220V。

型号例举:双路,FPD-2-A5-P2-O3/O3:输入0~20mA,输出4~20mA/4~20mA,供电电源AC220V。

接线说明

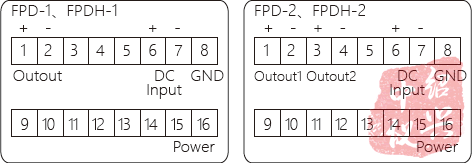

FPD直流隔离变送器接线图

FPD直流隔离变送器接线图

接线与使用提示

1. 接线前核对产品标签输入、输出、电源规格,严格按照端子图纸接线,注意电源极性。

2. 用作信号隔离时输入端串入环路;用作隔离配电时输入端并入电源回路。

3. 出厂完成标定,零点、满度支持小范围现场校正;强干扰现场建议使用屏蔽线缆。

4. 一体化铁壳整机,请勿私自拆卸,故障请联系厂家售后。

典型应用场景

✅ 发电机转子直流电压、转子电流隔离采集

✅ 电厂、变电站直流回路信号变送

✅ 工业现场直流毫伏、电流、电压信号隔离转换

✅ 消除地环路干扰,保护 DCS/RTU 控制系统 IO 通道

✅ 老项目 FP 系列铁壳直流变送器替换改造
