FPK101无功功率变送器

FPK101单相无功功率变送器价格：869元起，FPK101无功功率变送器知识说明

更新时间：2022年11月30日
FPK101无功功率变送器

不同批次，FPK101单相无功功率变送器外观及包装或许略有不同，出厂前均经过严格检测，更多...

FPK101单相无功功率变送器采用ASIC芯片（特制变送器厚膜电路）、超线性电压、电流互感器等全套进口散件，配以进口生产设备和电脑检测校验系统，按国际质量保证体系ISO9001：2000组装生产，规格全，品位高。有电压、电流、有功功率、无功功率（跨相或正弦无功）、有功电能、无功电能、频率、功率因数、直流电压、直流电流、功率总加器等全系列各种规格的电量变送器，该系列产品集成化程度高，工作更加可靠，具有优异的温度特性和长期稳定性，良好的抗电冲击性能和过载能力，高水准的精确度和线性度，是一种不需要经常校验和维护、完全可信赖的理想的第三代电量变送器。 FP系列变送器符合IEC、ANSI、BEAMA等相关标准的要求，达到国际同类产品的先进水平。Fp系列变送器广泛应用于国家重点电力工程和全国各级电力调度系统，还远销欧美、东南亚等世界各地。

FPK101单相无功功率变送器接线图

FPK101单相无功功率变送器是一种能将被测单相无功功率转换成直流输出的仪器。其转换成的直流电流或电压为线性比例输出，并能反映出被测功率在线路中的传输方向。它们适用于频率为50Hz、60Hz及特殊频率的各种单、三相(平衡或不平衡)线路，配以适当的指示仪表或装置，可广泛地应用于发电厂和输变电系统及其它对功率测量要求较高的场所。

选型举例：FPK101-V1-A1-F1-P2-O3:电厂用铁壳单相无功功率变送器。

注：辅助电源功耗≤7VA。

FPK101单相无功功率变送器是一种能将被测无功功率转换成直流输出的仪器，其转换成的直流电流或电压为线性比例输出，并能反映出被测功率在线路中的传输方向。它适用于频率为50Hz、60Hz及特殊频率的单相两线线路，配以适当的指示仪表或装置，可应用于发电厂和输变电系统及其它对功率测量要求较高的场所。

FPW/FPK用一组信号输入，便可测量有功功率、无功功率。有功功率、无功功率对应的两个直流输出是隔离的。

技术参数

◆准确度等级：0.2％

◆长期稳定度：≤±0.2%/年，无累计误差

◆温度影响：≤100ppm/℃

◆响应时间：＜400ms

◆输出纹波：＜0.4% (峰-峰值)

◆输入功耗：电流＜0.2VA，电压＜0.1VA

◆工作频率：标称频率±10%

◆输出负载：

　电流输出额定10V压降最大15V压降（可选）

　电压输出额定2mAzui大 5mA输出

◆输出负载影响：＜0.1% （额定负载范围内）

◆辅助电源：额定电压 80%-120% 额定频率 90%-110%

◆允许过量输入：

　电流 3倍连续 10倍30秒 50倍1秒，

　电压最大2倍连续

◆电压试验：输入/输出/电源与外壳之间2kV AC1minIEC688

◆冲击试验：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）

◆校正幅度：满度最小±3%，零点最小±1%

◆磁场影响：0.4kA/m 磁场强度变化＜0.05%

◆工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露

◆贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露

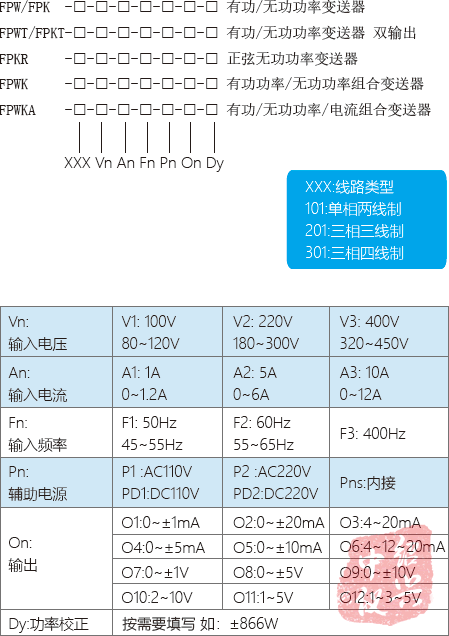

选型参数

FPW有功/FPK无功功率变送器接线图

FPW有功/FPK无功功率变送器

常用型号：

1、FPW201-V3-A2-F1-P2-O3，铁壳功率变送器，输入三相三线380V/5A/50Hz，输出4~20mA，供电电源AC220V。

2、FPW301-V2-A1-F1-P2-O3，铁壳功率变送器，输入三相四线220V/1A/50Hz，输出4-20mA，供电AC220V。

3、FPK301-V2-A1-F1-P2-O3：铁壳功率变送器，输入三相四线220V/1A/50Hz，输出4-20mA，电源：AC220V。
