随着计算机技术的飞速发展,仪器仪表也不断更新换代,使记录仪彻底摆脱了经典的机械记录方式,进入全新的触摸式无纸时代,触摸式无纸记录仪具有清晰醒目的显示画面、丰富多样的显示方式、简便灵活的设置、友好的HMI人机界面、强大的网络通讯功能等特点,必将代替老式的走纸记录仪。
目前国内外开发生产触摸式无纸记录仪的厂家日益增多,国内有绍兴中仪等,国外有日本横河、德国久茂、欧陆等。
从20世纪90年代起,计算机技术产生了迅猛发展,新的硬件设备层出不穷,特别是中央处理器(CPU)和存储器(RAM)。CPU的速度从几十兆赫到几百兆赫,再发展到现在的一千兆赫,使图形的处理速度有了很大的提高。存储器容量也从原来的64KB到现在的128MB,另外液晶显示器也从原来的单色液晶显示到现在的TFT真彩LED显示。
触摸式无纸记录仪厂家通过开发各自的DTM数据管理软件来管理触摸式无纸记录仪的数据存储,这种强大的管理软件的性能现已接近于组态软件功能。通过强大的网络通讯平台,使多台触摸式无纸记录仪联网,从文件服务器(FTP)上能管理和监视触摸式无纸记录仪的数据和运行情况。ZYW330R系列无纸记录仪配置TCP/IP协议,通过调制解调器,触摸式无纸记录仪进入因特网,即触摸式无纸记录仪可通过因特网随时看到产品的工作情况,实现产品的数据交换。下面介绍触摸式无纸记录仪的工作原理、组成及其信号测试。

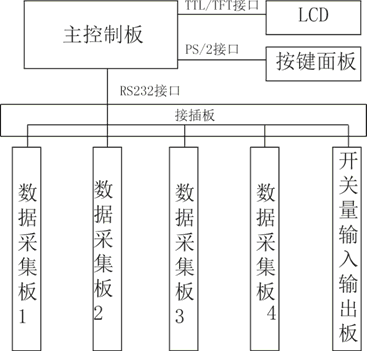

触摸式无纸记录仪总体架构图
触摸式无纸记录仪主要由主板、按键板、数据采集板、开关量输入、输出板、液晶屏、触摸屏、液晶驱动板、电源板、转接公共板等组成。按键面板通过PS/2接口与主板连接,LCD通过TFT接口与主板连接,主板的RS232接口连接到转接板,再通过转接板和各采集板和开关量输入输出板连接,构成了多个RS232通信电路。
触摸式无纸记录仪操作单元主要分为两个组成部分。
它分为数据采集控制单元和图形操作单元。
数据采集控制单元由数据采集板、开关量输入输出板等组成。
图形操作单元由按键板、主板和液晶组成。
数据采集控制单元的作用:采集板为独立的工作机制,核心是由独立的CPU(MSC1210)完成对现场信号的采集,外部执行机构的控制由主板发送指令报文完成。
图形操作单元的作用:接收数据采集控制单元发过来的数据,完成对数据进行处理、显示和存储等功能,通过按键面板实现对画面的组态。
数据采集板能实现:12路***信号输入,数据采集板采用MSC1210芯片作为微处理器,主要外围电路包括信号调理电路、信号放大电路、信号转换电路、通讯电路、拨码开关组成开关量输入、输出电路。
数据采集板由拨码开关组成的开关量输入、输出模块,通过拨码开关的不同组合来定义从机的地址。数据的采集将模拟信号转换成数字量送入采集板处理器中处理。
通用模拟量的采集由光耦继电器、运放、电阻和信号保护调理电路组成。通过采集板的微处理器控制光耦开闭,实现不同传感器信号的转换。
为避免高低噪声影响到采集精度,在信号处理电路上增加了磁珠和RC滤波电路,磁珠能抑制高频噪声和尖峰干扰,还具有吸收静电脉冲的能力,RC滤波电路能抑制低频干扰和降低低射频干扰。
