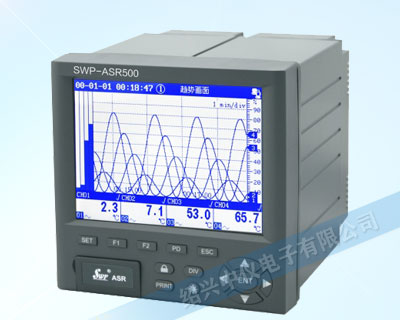

SWP-ASR500无纸记录仪
SWP-ASR500系列无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏,全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。
规格 | 说明 | |||
---|---|---|---|---|
输入 | 模拟量 | 热电偶 | B、S、K、E、T、J、W | |
RTD | PT100、CU50 | |||
电压 | DC0-5V,DC1-5V,DC0-100mV,DC0-20mV | |||
电流 | DC0-10mA,DC4-20mA | |||
脉冲量 | 矩形/正弦/三角幅度≥ 4V频率0-15KHz | |||
输出 | 模拟量 | 电流 | 0-10mA (负载≤750 Ω)4-20mA (负载≤500 Ω) | |
电压 | 0-5V (负载≥250 kΩ) 1-5V (负载≥250 kΩ) | |||
开关量 | SSR | 5V/0.05A | ||
SCR | 40V/0.5A | |||
继电器 | AC220V/3A或DC24V/5A(阻性负载) | |||
馈电 | DC24V / 60mA | |||
通讯 | 波特率 | 1200-115200pbs | ||
接口 | RS232,RS485,带高速光电隔离 | |||
协议 | MODBUS-RTU,SR-BUS(SWP仪表通讯协议) | |||
精度 | 0.5%FS±1字或0.2%FS±1字 | |||
小信号切除 | 0-25.5%FS | |||
测量范围 | -1999~99999字 | |||
采样周期 | 0.25秒 | |||
记录间隔 | 1秒-4分钟之间以秒为单位共240档可供选择 | |||
参数设定 | 多语言菜单提示,通过按键或上位机通讯口设定 | |||
控制方式 | 可选择带回差的ON/OFF继电器触点输出(AC220V/3A) | |||
打印功能 | 可外接带串口输出的40字符/行或16字符/行的面板式、台式微型打印机,打印历史数据或曲线。 | |||
显示方式 | 5.6寸LED背光大屏幕蓝白液晶(320×234点阵)图形显示 | |||
报警功能 | 每个通道最多可以设定4个报警点,每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式,可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出,还可设置外接报警音响触点功能,仪表保存最新的2000条报警信息。 | |||
保护方式 | 设定参数、记录数据断电保存10年以上,内置电源检测电路,掉电时数据预先保存 | |||
语言 | 中文(简、繁体)、英文,内置GB2312二级汉字库,包含6500个16*16和12*12点阵简、繁体汉字 | |||
使用环境 | 环境温度 | -15℃-60℃ | ||
相对湿度 | ≤ 85%RH、避免强腐蚀性气体 | |||
电源电压 | 90VAC-260VAC (50-60Hz) | |||
安装 | 仪表尺寸 | 144×144×190 mm | ||
开孔尺寸 | 138+1×138+1mm | |||
安装方式 | 卡条式固定架 | |||
功耗 | ≤ 20W | |||
重量 | 约2.1kg |
型号 | 规格代码 | 附加规格代码 | 说明 | ||
---|---|---|---|---|---|
SWP-ASR500 | □□ | -□ | -□ | /□□□ | ASR500系列无纸记录仪 |
采集通道数 | 01~12 | 可选01~12通道 *1 | |||
存储器容量 (MB) | -1 | 32(标配) | |||
-2 | 64 | ||||
-3 | 160 | ||||
显示语言 | -0 | 简体中文(标配) | |||
-1 | 英文 | ||||
-2 | 繁体中文 | ||||
-3 | 多语言版(可在简、繁、英之间切换) | ||||
附加规格 | /C2 | RS-232接口 *2 | |||
/C3 | RS-485接口 *2 | ||||
/P(1-3) | DC 24V馈电 | ||||
/AO(1-4) | 模拟量输出路数 | ||||
/F(1-4) | 频率输入路数 | ||||
/J(1-12) | (常开触点)继电器数 | ||||
/JB(1-8) | (常开、常闭触点)继电器数 | ||||
/U | 带通用USB接口 | ||||
/L | 带流量积算功能 | ||||
/T | 带天然气运算功能 | ||||
/PID | 带PID控制功能 | ||||
/Dxxx | 客户定制功能*3 |
*1标准配置为1路(最多配12路,/AO与/F不可同时选用;如选配/AO或/F时,最多配8路)。
*2可同时选配/C2、/C3,使用微型打印机时,必须配/C2。
*3如用户有特殊功能开发需求的可单独定制仪表功能,xxx为特殊定制功能的编码。
