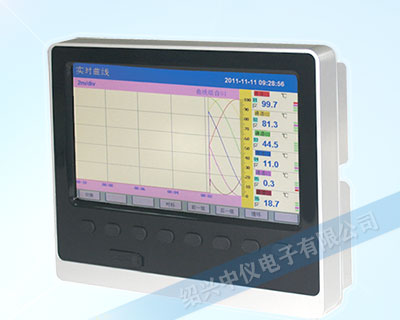

ZYW360R十二路无纸记录仪

ZYW360RG十二路无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护设计。机身短节约空间，深度仅为76mm。12路多种信号输入，可带12路报警输出，6个变送输出，RS485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座。

技术参数

1.输入信号：12通道全切换信号输入。

2.全切换输入信号类型：

标准电压信号：0～5V、1～5V、√0～5V、√1～5V；

标准电流信号：0～10mA、4～20 mA、0～20 mA、√0～10mA、√4～20mA；

毫伏信号：0～20mV、0～100mV、±20mV、±100mV；

热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

线性电阻信号：0～400Ω；

3.精度：±0.2%FS。

4.采样周期：1秒。

5.处理器：采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S。

6.存储器：内部64M Byte Flash。

记录时间：

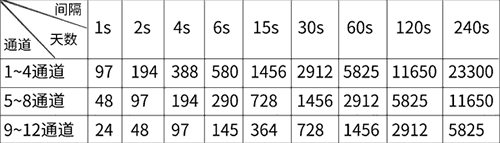

表：十二路无纸记录仪记录时长

7.模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)。(!注:订货时请在选型后备注信号类型)

8.报警输出：12限报警继电器常开触点输出，触点容量AC 250V/1A、1A/24VDC(阻性负载）。(注：当负载超过继电器触点容量时，请不要直接带负载)

9.馈电：变送器馈电电源，额定电压DC24V±10%，电流200mA。

10.通讯接口：10M Ethernet标准RJ45接口，支持ModBus-TCP通讯协议；RS485/232通讯接口和RS232打印接口，通讯波特率为1200、2400、4800、9600、19200、38400、57600bps可选，支持ModBus-RTU通讯协议。

11.工作电源：AC85～264V；频率：50/60Hz；功耗：≤15W。

12.工作条件：工作温度：-10～50℃；湿度：10～90%(无结露)。

选型说明

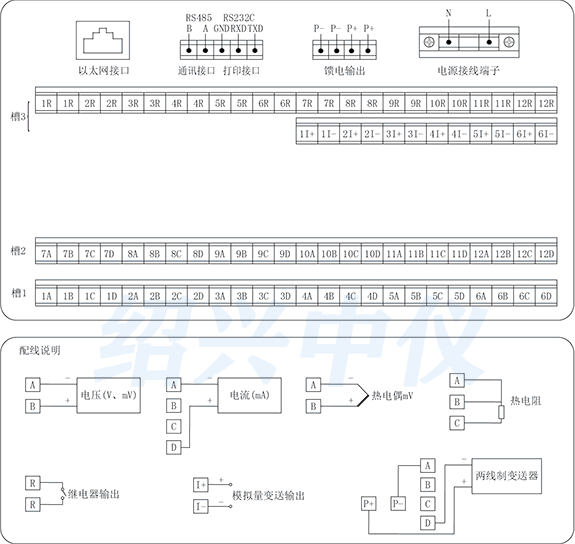

接线说明

图：十二路无纸记录仪接线

！注意

★将十二路无纸记录仪从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。这时，请先适应周围环境1小时以上再使用。

★如果在高温条件下长时间使用会缩短LCD 的寿命（画面质量降低等）。请尽量不要在高温（大约40℃以上）条件下使用。

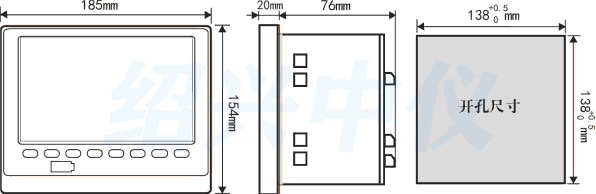

图：十二路无纸记录仪安装

安装方法

1、从仪表盘前面放入仪表

2、用十二路无纸记录仪所带的安装支架，如右图所示安装

十二路无纸记录仪使用说明目录

一、概述 ......... 1

二、技术参数 ....... 1

三、使用注意事项及安装 ..... 2

3.1、使用注意事项.... 2

3.1.1、对使用本仪表的注意事项 .... 2

3.1.2、对使用外部存储媒体的注意事项 .... 2

3.2、仪表安装..... 2

3.2.1、安装场所 ..... 3

3.2.2、安装方法 ..... 3

四、仪表功能和操作 ..... 5

4.1、运行画面的切换 ..... 5

4.2、状态显示部份...... 5

4.3、实时曲线画面..... 6

4.4、棒图画面..... 7

4.5、数显画面.... 7

4.6、历史曲线画面.... 8

4.7、报警列表画面.... 9

4.8、文件列表画面..... 10

4.9、打印画面（带打印功能有此画面） ..... 12

4.10、备份画面（带备份功能有此画面） ...... 14

4.11、掉电记录画面...... 15

4.12、组态画面..... 16

4.12.1、系统组态 ...... 16

4.12.2、记录组态 ..... 17

4.12.3、显示组态 ...... 18

4.12.4 输入组态..... 19

4.12.5、模拟输出 ..... 26

4.12.6、功能列表 ..... 27

五、通讯 .... 27

六、十二路无纸记录仪配件 .... 31
