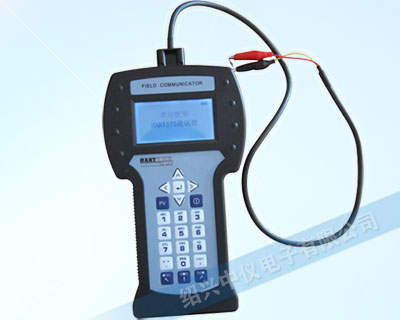

HART475手持器

HART475手持器配备充电电池，采用3.2寸LCD背光液晶显示屏，显示面积更大更靓，且更省电，产品显示语言有原先的单语版（中文显示或英文显示）升级为中英文双语显示。

国产HART475手持器型号：HART475H是一种便携式的终端，与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。HART475手持器适合带HART协议智能变送器的通讯操作，具有极好的兼容性。

使用说明

·在线监控和通信：通信期间，调制信号不会中断4~20mA DC信号。

·与采用HART通信协议的仪表可共用：HART通信器能与采用HART通信协议的所有仪表一起使用。

·操作方便：大显示屏幕(4行，每行18个字符)，采用中文显示，用户看了一目了然，设定和更改方便。

·信息自诊断/保护功能，自检查功能，格式化密码保护，低电压报警显示，标准技术规格，装置的技术规格。

·适用仪表：ROSEMOUNT1151、ROSEMOUNT3051、ABB、日本富士、YOKOGAWA、EJA(带HART通信协议) 等进口压力变送器、绍兴中仪3051等国产智能压力变送器。

·通信信号的连接：HART475手持器专用线缆长1.2m(3.6ft)，通信线：长度1Km(0.62英里)（0.75~1.25mm2）负载电阻：250~600Ω；负载电容：0.22uF以下；负载电感：3.3mH以下；与电源线的间距：15cm以上（避免平行走线）；显示：128*64点阵液晶显示；控制：触摸开关（4个方向键，23个功能键，一个电源开关）。

·电源：内置充电电池。

·尺寸：180×80×30mm(长×宽×厚)。

·重量：350g（净重）。

·设定、更改和显示各种参数，HART通信。

·HART475手持器可恒定电流输出。

·调零附加功能。

·格式化保护，需要输入密码才能进行格式化，默认密码：666666。

·电池报警，LCD显示的报警信息可提示电池电压偏低。

·LED背光正常工作温度：0~50℃。

·存储环境温度：-15~55℃。

接线说明

·HART475手持器平均使用寿命不低于8年，对独立的电源平均无故障运行时间不少于2000个小时。

·在特征化菜单里增加了数据备份和数据恢复功能。

1、数据备份：将当前用户量程值和格式化的数据全部备份到HART475手持器的FLASH内存中，以便于用户误操作后数据恢复。单击菜单中“8.数据备份”即可。

2、数据恢复：在仪表出厂前，厂商已经对仪表进行了格式化操作，并将格式化后的正确数据做了备份，当用户误操作使仪表不能工作时，可以使用“数据恢复”功能将其误操作内容清除，并且重新将厂商初始化的备份数据重新写入仪表，便于仪表恢复原数据。单击HART475手持器菜单中的“9.数据恢复”即可。在现场使用时，可以用液晶上的两个按键来操作，操作方法为：同时按下5秒，弹起后再同时按下5秒，即可完成此操作。

·通用格式化：（即通常所说的三点，五点格式化）

1、选择HART仪表类型和量程代码，确定仪表的物理量程。

2、在通用格式化里进入格式化，原装板1151变送器电流为22mA，次序为物理量程的0%，60%，100%三点格式化，或0%，60%，100%，-60%，-100%五点格式化。根据HART475手持器di一行显示的物理量程的百分数计算压力，输入其压力并填写压力值（单位为Pa），待压力稳定后按右键头发送。

3、操作成功后，显示下一点的百分数，继续操作或退出。

操作失败（如加的压力与显示百分比对应的压力相差太大）会返回此点重做。三点格式化在做完100%点后按退出完成，五点格式化在做完-100%自动退出。退出后电流由22mA变为测量值的电流。

操作菜单说明

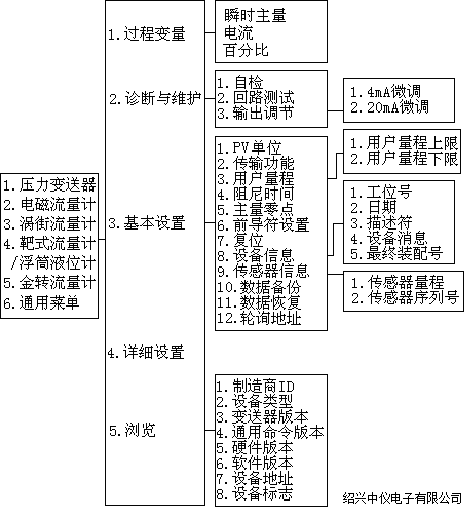

HART475手持器操作菜单图
