更新时间：2026年03月01日，不同批次，ET2115高精度热工宝典信号校验仪外观及包装或许略有不同，出厂前均经过严格检测。

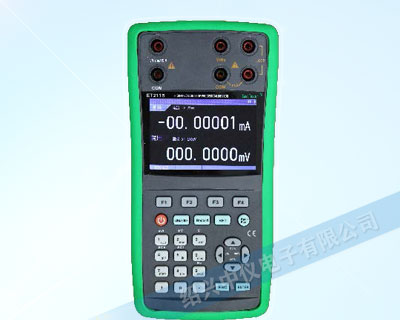

ET2115高精度热工宝典信号校验仪是一款集输出与测量V、mV、mA、频率、、脉冲、开关量等信号于一体的高精度、高分辨率、高可靠性的手持式校准产品。仪表采用采用3.5寸TFT彩屏，读数清晰；数据记录功能能够方便客户现场记录检定数据。
ET2115热工宝典信号校验仪能代替电流信号源、电压信号源、电子电位差计、频率计、HART手操器等测量校准仪器。主要应用于工业现场信号校准、故障诊断；也适用于化工、军工及各类研究所、实验室的信号测量与校准。本产品是一款功能强大、符合现场和实验室使用的标准级工业过程检测仪表。
¤测量/输出:电压、电流、频率、脉冲、开关量，其中电流输出支持有源、无源；
¤带220VAC测量功能；带200mA交流电流测量功能；
¤可模拟二线制变送器；
¤精度为0.01％、0.02％两种；
¤两个相互隔离的通道，支持同步测量、输出；
¤可提供手动阶跃、自动阶跃、自动步进和手动步进功能；
¤ET2115热工宝典信号校验仪采用3.5寸TFT液晶屏，分辨率480*320；
¤可同时显示测量和输出数据，也可单独显示测量或输出数据；
¤5000mAh锂电池供电；
¤具有自动电源关闭功能、时间可设，适合现场使用；
¤提供DC24V回路电源，以供现场调试之用；
¤热工宝典信号校验仪尺寸：105×210×55mm；重量：600g。
增强功能（选配）：
¤HART功能：可完全替代HART手操器，设置或校准智能变送器量程，强制智能变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能、热工宝典信号校验仪可以对变送器的压力传感器进行HART清零等；
¤压力模块功能：通过RS232通讯口、可以和我司的ET-CY系列压力模块配套使用，用于现场检定压力变送器、压力开关、压力表、血压计或其他压力仪器仪表，也可用于压力的精密测量；支持12种压力单位：kPa、MPa、Pa、psi、inHg、inH O、mmHg、mmH O、bar、mbar、atm、kg/cm2等。
¤使用任意传感器测量功能，可方便的将被测物理量（压力、流速、温度等）转换为电压、电流、电阻等易测物理量进行测量。用户只需预先输入响应曲线，校准器将采用内部算法进行数值转换和修正，***终将被测物理量显示在屏幕上。可以随意编辑和修改被测物理量的显示单位。
¤数值设定方式：具有***为灵活、便捷的输出值设定方式，可以通过数字键盘直接设定输出值，也可以通过方向键按位进行增量设定。另外，设备还具有可以编号辑的阶跃或者斜坡数值设定方式。
¤正弦信号输出功能：一些过程记录仪（特别是机械式记录仪）的检定/校准，通常包括运行试验的环节，可以通过采用正弦信号输出方式为被检表提供信号。
¤数据记录功能：热工宝典信号校验仪具有强大的记录管理功能，***多可以建立32个设备号，每个设备号具有16个记录页，每个记录页中包含时间、测量值、输出值及自定义值四个基本信息。用户可以根据需求进行设备管理、记录删除等操作。
| 型号 | 准确度 | 温度范围 | 热工宝典信号校验仪增强功能说明 |
|---|---|---|---|
| ET2115B | 0.01级 | 15～25℃ | 用户选用选配功能，在订货时需在产品型号后加功能代码尾缀。 |
| ET2115C | 0.02级 | ||
| ET2115BT | 0.01级 | 0～50℃ | |
| ET2115CT | 0.02级 |
| 功能 | 量程 | 0.01级分辨率 | 0.02级分辨率 | 0.01级准确度 | 0.02级准确度 | 备注 | |
|---|---|---|---|---|---|---|---|
| 直流输出 | 电压 | 100mV | 0.1μV | 1μV | 0.005%+0.003% | 0.01%+0.005% | ***大负载电流<=2.5mA |
| 1V | 1μV | 10μV | 0.005%+0.001% | 0.01%+0.005% | |||
| 10 V | 10 μV | 100μV | 0.005%+0.001% | 0.01%+0.005% | |||
| 电流（有源/无源） | 30 mA | 0.1μA | 1μA | 0.005%+0.003% | 0.01%+0.003% | 有源输出***大负载电压20V | |
| 24V | 24 V | ±10% | 回路输出 | ||||
| 频率 | 10 Hz | 0.001Hz | 0.01%FS | ***大负载电流≤2.5mA | |||
| 1kHz | 0.01Hz | ||||||
| 100 kHz | 10Hz | ||||||
| 脉冲 | 10Hz (1~100000) | 1cyc | ±2dig | ***大负载电流≤2.5mA | |||
| 1kHz (1~100000) | |||||||
| 100kHz(1~100000) | |||||||
| 开关量 | 100Hz(1Hz~110Hz) | 0.01Hz | ±2dig | ||||
| 1kHz(0.1kHz~1.1kHz) | 1Hz | ||||||
| 10kHz (1kHz~11kHz) | 0.1KHz | ||||||
| 100KHz(10kHz~110kHz) | 2KHz | ||||||
| 直流测量 | 电压 | 200mV | 0.1μV | 0.005%+0.003% | 0.01%+0.005% | ||
| 2V | 1μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 20V | 10μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 200V | 100μV | 0.005%+0.001% | 0.01%+0.005% | ||||
| 电流 | 20 mA | 0.1μA | 0.005%+0.003% | 0.01%+0.003% | |||
| 200mA | 1μA | 0.005%+0.003% | 0.01%+0.003% | ||||
| 开关量测量 | CLOSE/OPEN | 激励电流1mA | |||||
| 频率 | 10 Hz | 0.001Hz | 0.01%FS | ||||
| 1kHz | 0.01Hz | ||||||
| 100kHz | 10Hz | ||||||
| 交流测量 | 交流电压 | 200mV | 1μV | ±(0.2%+100)（40Hz-30kHz） | |||
| 2V | 10 μV | ||||||
| 20 V | 100μV | ±(0.2%+100)（40Hz-5kHz） | |||||
| ±(0.8%+300)（5k-30kHz） | |||||||
| 200V | 1mV | ±(0.2%+200)（40Hz-5kHz） | |||||
| ±(0.8%+450)（5k-30kHz） | |||||||
| 交流电流 | 20 mA | 0.1μA | ±（0.3%+400）（40Hz-5kHz） | ||||
| 200mA | 1μA | ||||||
ET2115高精度热工宝典信号校验仪使用方法
热工宝典信号校验仪内置HART功能，可完全替代HART手操器；内置压力模块通讯功能，与我司ET-CY系列压力模块配合使用，可用于现场校准压力变送器；
热工宝典信号校验仪主要用于工业现场热工仪器和系统的校准和维护。仪器功能完善实用，操作简单。该仪器集成了***新的大规模数字转换集成电路和大屏幕液晶显示技术。具有输出、测量、手动和24VDC配电功能，四项功能可同时工作。输出和测量值以及相应的 ITS-90 标准值（RTD 和热电偶）。还配备超大容量可充电电池，携带方便，可轻松完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检测和校准。
热工宝典信号校验仪测量温度的方法
1、测量或输出热工采集时，端子接线必须与操作一致（错误操作如：在输出端测量电压，输出电流端测量电压），否则可能损坏仪器。
2、使用热工书时，必须确认每个范围的范围，不能超出ET2115范围使用。
3、建议不要在光线充足的地方使用ET2115的背光灯，以延长电池寿命。
4、ET2115从室内带到现场使用自动温度补偿方式时，应让热工书适应现场5-10分钟，使仪器内部温度传感器能够正常工作。准确测量现场环境温度，以利于提高校准精度。
