热电偶信号隔离变送器(导轨式)

更新时间:2022年01月24日 作者:绍兴中仪 关注量:
热电偶信号隔离变送器(导轨式)

ZYG300TC热电偶信号隔离变送器(导轨式)接受来自现场的热电偶信号,经隔离变送输出标准的电流/电压信号如4~20mA,可输送到控制室、PLC、DCS及显示仪表等。

1、采用35mm标准DIN导轨独立式安装。

2、输入、输出、电源间高可靠隔离。

3、常规供电电源为DC24V,如需AC220V请注明且联系客服。

选型一览表

一入一出热电偶信号隔离变送器选型

选型举例

热电偶信号隔离变送器(导轨式):ZYG311TC-K(0~1000℃)-2I-D(一入一出,输入:K电偶/0-1000℃,输出:4-20mA,供电:DC24V)。

使用说明

主要技术参数

输入端

输入信号:B、E、J、K、N、R、S、T等热电偶信号;

冷端补偿:补偿范围:-25℃~75℃(每20℃误差1℃);补偿方式:内部补偿。

输出端

输出信号:4-20mA、0-20mA、0-5V、0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

供电电源:DC24V,±10%

消耗电流:≤70mA(一入一出,24V供电,20mA输出时)

基本精度:0.5%F.S.

温度漂移:0.005%F.S./℃(-20℃~+55℃)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20℃~+55℃

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:热电偶信号

安装尺寸

一入一出热电偶信号隔离变送器安装说明

尺寸:100.0*99.0*22.5mm。

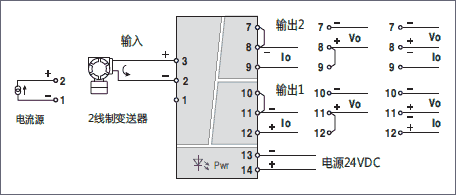

接线示意

热电偶信号隔离变送器怎么接线?如收到货物与此接线图不同,请以随机附带图为准,如不能确认可与绍兴中仪客服确认。

一入一出热电偶信号隔离变送器接线图

图:热电偶信号隔离变送器接线

注意:如供电电源为AC220V时,电源端子接14-16脚。

ZYG300TC热电偶信号隔离变送器(导轨式),温度变送器,

热电偶信号隔离变送器工作原理

常用于工业自动化现场,比如炼钢厂的生产线,钢铁冶炼过程是通过PLC,现场自动化仪表,现场执行机构来实现测量和控制的,PLC放置在距离现场几百米远的控制室内(室温工作)的控制柜中,来自于现场的自动化仪表或热电偶将信号通过导线输出进控制室的控制柜中,信号进入PLC必须隔离,可能也需要转换,比如PLC的可以接收的信号是0-5V,自动化仪表的过来的信号是4-20mA时,那么就需要将4-20MA隔离并转换为0-5V,再进入PLC。

热电偶信号隔离变送器的用途

完成热电偶信号隔离转换的设备就是“热电偶信号隔离器”,或者叫“热电偶温度变送器”,他的核心作用有两个:第一将输入信号和输出信号隔离,第二将输入的来自于热电偶的mV级信号转换为标准工业信号(4-20mA,0-5V,0-10V)。
