某化工厂自动化控制系统的实现方案

更新时间:2023年01月06日

为了实现化工生产过程自动化,一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容,现分别予以介绍。

1、自动检测系统

利用各种检测仪表对主要工艺参数进行测量、指示或记录的,称为自动检测系统。它代替了操作人员对工艺参数的不断观察与记录,因此起到人的眼睛的作用。

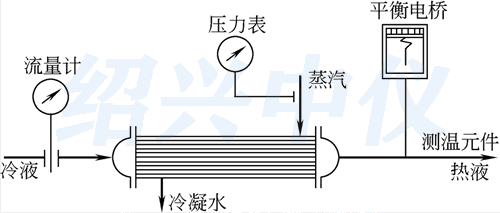

下图的热交换器是利用蒸汽来加热冷液的,冷液经加热后的温度是否达到要求,可用测温元件配上平衡电桥来进行测量、指示和记录、冷液的流量可以用孔板流量计进行检测;蒸汽压力可用压力表来指示,这些就是自动检测系统。

热交换器自动检测系统示意图

热交换器自动检测系统示意图

2、自动信号和联锁保护系统

生产过程中,有时由于一些偶然因素的影响,导致工艺参数超出允许的变化范围而出现不正常情况时,就有引起事故的可能。为此,常对某些关键性参数设有自动信号联锁装置。当工艺参数超过了允许范围,在事故即将发生以前,信号系统就自动地发出声光信号,告诫操作人员注意,并及时采取措施。如工况已到达危险状态时,由传感器及无纸记录仪等设备采集到的数据处理,联锁系统立即自动采取紧急措施,打开安全阀或切断某些通路,必要时紧急停车,以防止事故的发生和扩大。它是生产过程中的一种安全装置。例如某反应器的反应温度超过了允许极限值,自动信号系统就会发出声光信号,报警给工艺操作人员以及时处理生产事故。由于生产过程的强化,往往靠操作人员处理事故已成为不可能,因为在一个强化的生产过程中,事故常常会在几秒钟内发生,由操作人员直接处理是根本来不及的。自动联锁保护系统可以圆满地解决这类问题,如当反应器的温度或压力进入危险限时,联锁系统可立即采取应急措施,加大冷却剂量或关闭进料阀门,减缓或停止反应,从而可避免引起爆炸等生产事故。

3、自动操纵及自动开停车系统

自动操纵系统可以根据预先规定的步骤自动地对生产设备进行某种周期性操作。例如合成氨造气车间的煤气发生炉,要求按照吹风、上吹、下吹制气、吹净等步骤周期性地接通空气和水蒸气,利用自动操纵机可以代替人工自动地按照一定的时间程序扳动空气和水蒸气的阀门,使它们交替地接通煤气发生炉,从而极大地减轻了操作工人的重复性体力劳动。

自动开停车系统可以按照预先规定好的步骤,将生产过程自动地投入运行或自动停车。

4、自动控制系统

生产过程中各种工艺条件不可能是一成不变的。特别是化工生产,大多数是连续性生产,各设备相互关联着,当其中某一设备的工艺条件发生变化时,都可能引起其他设备中某些参数或多或少地波动,偏离了正常的工艺条件,为此,就需要用一些自动控制装置,对生产中某些关键性参数进行自动控制,使它们在受到外界干扰(扰动)的影响而偏离正常状态时,能自动地控制而回到规定的数值范围内,为此目的而设置的系统就是自动控制系统。

由以上所述可以看出,自动检测系统只能完成了解生产过程进行情况的任务;信号联锁保护系统只能在工艺条件进入某种极限状态时,采取安全措施,以避免生产事故的发生;自动操纵系统只能按照预先规定好的步骤进行某种周期性操纵;只有自动控制系统才能自动地排除各种干扰因素对工艺参数的影响,使它们始终保持在预先规定的数值上,保证生产维持在正常或***佳的工艺操作状态。因此,自动控制系统是自动化生产中的核心部分,也是本课程了解和学习的重点。
