多路数字巡检仪

ZY-MD80多路数字巡检仪价格:8135元起,多路数字巡检仪知识说明

更新时间:2023年05月18日

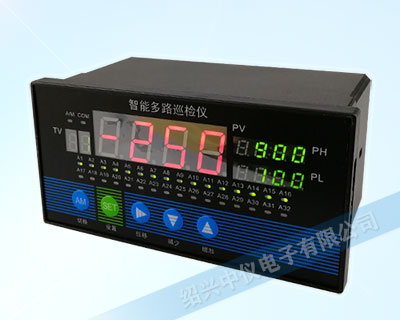

多路数字巡检仪

不同批次,ZY-MD80多路数字巡检仪外观及包装或许略有不同,出厂前均经过严格检测,更多...

多路数字巡检仪设置

ZY-MD80多路数字巡检仪适用于需要进行多测量点巡回检测的系统,可巡回检测多路测量信号,各通道可同时输入不同的分度号,采用***新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号。

可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出可选择报警带记忆(任一通道报警未解除将一直报警直至所有通道均无报警)或报警无记忆(巡回至有报警通道时输出报警,巡回至无报警的通道时则不报警)。

多路数字巡检仪说明

多路巡检仪采用先进的微电脑技术及芯片,性能可靠,抗干扰能力强,与各类传感器、变送器配合使用,可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。

多路巡检控制仪是以单片机PIC16F877为核心、信号转换处理接口、LED显示接口、按键输入接口、继电器输出控制接口、模拟量输出接口等组成。

其实现了多种输入信号转换处理功能;自动测量和手动测量转换功能;自动测试和手动测试状态指示功能;超限(上限或下限)报警指示功能;超限报警控制功能;参数设定输入功能;模拟量输出功能。多路巡检控制仪设计的特点如下:硬件功能软件化;软件设计模块化;参数设定与修改实时化和简单化;硬件平台通用化;

功能特点

专用的集成芯片及软硬件结合的抗干扰处理,稳定性更佳

多种信号输入,通过菜单设置即可自由更改分度号,操作简便

采用高亮度LED 数码清晰直观的显示测量值

热电偶冷端温度及热电阻引线电阻自动补偿,精确度更高

可对外接的二、三线制变送器提供配电功能

具备光电隔离的变送输出功能

具备RS232C 或RS485 通讯功能,可与上位机连接构成数据采集系统及控制系统

线性输入信号仪表可自定义零点和满度

多路数字巡检仪采用专用的集成芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表做了多重保护和隔离优化设计,抗干扰能力强、可靠性高。

数字巡检仪表大幅度减少,系统的组成结构相对简单,多种输入信号兼容(热电偶/热电阻/线性电压/线性电流/线性电阻等),可与多种传感器、变送器配合使用,实现对温度、压力、液位、长度、容量、力等多种物理量的测量、显示与报警控制,其适用非常广泛。

巡检仪选型

仪表型号--------参数说明
仪表类型MD80






数字巡检仪
模拟量输入
I88路
I1616路
I2424路
I3232路
继电器输出
J0
......
J44路
通讯接口
R0
R4RS485通讯
模拟量输出
A0
A11路4-20mA输出
馈电输出
P0
P1一路DC24V输出
供电电源
ACAC220V
定制功能
DZ定制

备注:RS485通讯和4-20mA模拟输出二者选其一,不可同时选择。

技术指标

◆显示方式:-999~9999 测量值显示、-999~9999 设定值显示

◆1~32 通道号显示

◆当前通道上限,下限报警值显示

◆发光二极管工装状态显示

◆高亮度LED 数字显示

◆测量精度:±0.5%FS±1d 或±0.2%FS±1d

◆输入信号:

热电偶:K、E、S、B、J、T、R、N 等,冷端温度自动补偿

热电阻:Pt100、Cu50 等,各引线电阻均应小于10Ω

直流电压: mV、0~5V、1~5V、0~10V(外接分压电阻)等

直流电流:0~10mA、0~20mA、4~20mA 等

线性电阻:0~400Ω(远传压力表)

◆报警功能:上限、下限等方式

◆变送输出精度:±0.3%FS,负载能力:500Ω

◆继电器接点容量:AC240V/3A@DC24V/3A(无感阻性负载)

◆仪表工作电压:AC220V±10V,功耗≤5W

◆仪表开孔尺寸:152*76mm

◆仪表外形尺寸:160*80*90mm

◆仪表净重重量:<1kg

◆工作环境:温度:0~50℃、相对湿度:<85%,无腐蚀性气体,无震动场合

◆技术指标为本系列仪表通用指标,功能配置请以实物为准。

◆技术指标若有与实物仪表不一致时,请以实物为准。

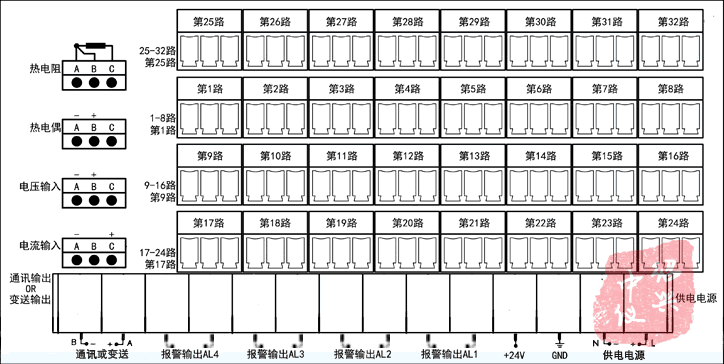

多路数字巡检仪接线图

图:ZY-MD80系列多路数字巡检仪接线图
