数字显示控制仪:数显表,液位显示控制仪,4路数显仪,8路数显仪,多路巡检仪等。

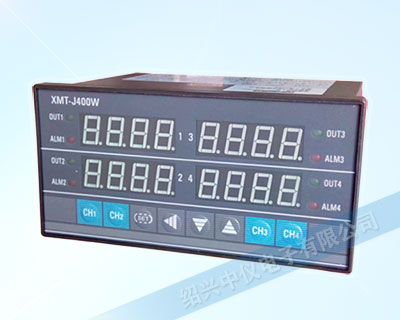

更新时间:2026年03月07日,不同批次,XMT-J400四路温度数显表外观及包装或许略有不同,出厂前均经过严格检测。
XMT-J4四路温度控制仪可以同时配接4路传感器,独立的自整定模式和独立的PID参数,同时控制4路温度,可与计算机RS485串口通讯或驱动微打定时打印,通讯协议采用国际通用的MODBUSRTU协议,能与PLC或触摸屏构成集中控制管理系统。
1、 输入类型:CU50(-50.0~150.0℃)、Pt100(-199.9~600.0℃)、K(0~1300℃)、
E(0~700.0℃)、J(0~900.0℃)、T(-200~400.0℃)、S(0~1600℃)、
R(0~1700℃)、WR25(0~2300℃)、N(0~1200℃)、B(0~1800℃)
*所配传感器必须为隔离型的(即传感器2根引线与外部金属保护管是绝缘的)。
2、控制方式:二位式控制、PID控制
3、输出规格:继电器240V 5A(阻性负载) 或者 9V/20MA的SSR固态继电器触发信号
4、测量精度:±0.5F•S±1字,附加冷端补尝误差±1℃
5、工作电源:AC220V 50Hz 功耗:小于4W
6、工作环境:0~50℃,相对湿度≤85%RH,无腐蚀性及无强电磁辐射场合
7、外型尺寸:XMT:160×80×130 开孔尺寸:152×76 mm;XMTA: 96×96×130 开孔尺寸:92×92mm;
XMT-J400四路温度数显表选型。
XMT□-J4□ □ □ □
“□1”:巡检仪外型:A:96×96×110mm 开孔:92×92mm或外形160×80×120mm 开孔:152×76mm(可省略)。
“□2”:主控类型:Z无输出,4为继电器。
“□3”:报警输出数量:‘0’无报警,‘1’1个公共,‘4’4个独立。
“□4”:D带微型打印机,R4RS485串口通讯,‘空格’无此功能。
“□5”:输入类型:W为热电偶/热电阻,WV为模拟量如4-20mA。

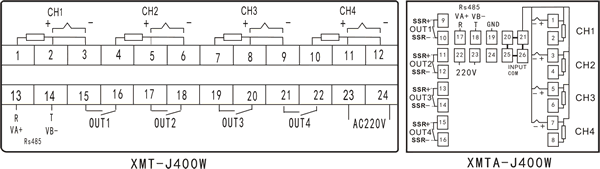

注 :
1、仪表RS485通讯时对应接‘VA+’、‘VB-’;
2、仪表RS232通讯时对应接‘R’、‘T’、‘地’;
3、仪表打印功能与通讯功能不能同时兼有,二者选其一。
仪表使用
1、一级菜单设置
按XMT-J400四路温度数显表功能键(SET键)3秒,进入一级菜单,此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值,可分别按◄(移位键)、▲、▼三键来更改参数值,修改完成后按SET键保存进入下一个参数;同样方法修改其它参数。
2、二级菜单设置
各通道参数分别按CH1、CH2、CH3、CH4三秒进入相对应的通道菜单项,可按◄、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数;
XMT-J400四路温度数显表
A、电压输入:输入电压应不高于产品的额定输入电压(100V或400V),否则应考虑使用PT,在电压输入端须安装1A保险丝。
B、电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路。建议使用接线排,不要直接接CT,以便于拆装。
C、要确保输入电压、电流相对应,相序一致,方向一致;否则会出现数值和符号错误!(功率和电能)
D、仪表输入网络的配置根据系统的CT个数决定,在2个CT的情况下,选择三相三线两元件方式;在3个CT的情况下,选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致,不然会导致仪表测量的电压或功率不正确。其中在三相三线中,电压测量和显示的为线电压;而在三相四线中,电压测量显示的为相电压。
四路数显表工作原理
XMT-J4四路数显表是一种具有模数转换器并以十进制数码形式显示被测变量值的仪表,它与各种传感器、配送器配套,可以显示出各种不同的参数。数字式仪表具有精度高、功能全、速度快、抗干扰能力强等优点,体积小、耗电低、读数直观,且能将测量结果以数字形式输入计算机,从而实现生产过程自动化。
