更新时间：2026年03月07日，不同批次，XMT-J800八路温度显示控制仪外观及包装或许略有不同，出厂前均经过严格检测。

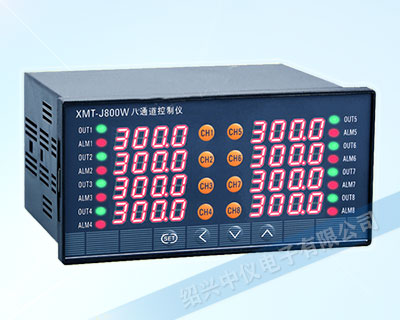

XMT-J800W型八路温度显示控制仪可以同时配接八路传感器，独立的自整定模式和独立的PID参数，同时控制八路温度，可与计算机RS485串口通讯，通讯协议采用国际通用的Modbus RTU协议，能与PC、PLC或触摸屏构成集中控制管理系统。
1、输入类型：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、T（-200～400.0℃）、S（0～1600℃）、R（0～1700℃）、WR25（0～2300℃）、N（0～1200℃）、B（0～1800℃）
*所配传感器必须为隔离型的（即传感器2根引线与外部金属保护管是绝缘的）。
2、控制方式：二位式控制、PID控制
3、输出方式：继电器触点容量为240V 5A(阻性负载)； 固态继电器触发信号为20MA/9V。
4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃
5、工作电源：AC220V 50Hz 功耗：小于5W
6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
7、外型尺寸：160×80×130，开孔尺寸：152×76mm
八个通道独立控制
一台八路温度显示控制仪可同时控制八个通道的温度，相当于一个仪表集成八个单通道仪表的功能。可以同时配接八路传感器，独立的自整定模式和独立的PID参数。
支持多种信号输入
8路温度显示控制仪具有很强的通用性，可支持多种传感器，满足各个领域不同的测控需求。K、E、J、S、CU50、PT100等分度号传感器都能通用。如有要求也可支持0-5V、4-20MA信号输入。
注意：该仪表必须配接隔离型传感器（即传感器的两根引线与外部金属保护管是绝缘的)
通讯功能（可选配)
RS485通讯，采用Modbus Rtu协议，可与组态王、昆仑通泰MCGS、Wincc等组态软件连接，也可与易控、威纶通、eView、Kinco步科、显控、信捷等工业触摸屏连接，可与西门子S7-200、三菱PLC、S7-300等连接，通过串口线将仪表采集的温度数据传输给上位机，也可直接在上位机发各种指令给仪表。提供通讯协议，客户可自己开发上位机，轻轻松松即可组成DCS系统。
| XMT-J8Z□ | 八路温度显示控制仪参数说明 | ||||
|---|---|---|---|---|---|
| 主控输出方式 | 0 | 无主控输出 | |||
| 4 | 继电器触点输出 | ||||
| 5 | 固态继电器驱动电压输出 | ||||
| 7 | 可控硅过零触发输出 | ||||
| 报警输出路数 | 0 | 无报警输出 | |||
| 1 | 1个公共报警输出 | ||||
| 8 | 8个独立报警输出 | ||||
| 输入方式 | W | 热电偶/热电阻(默认) | |||
| WV | 模拟量输入(4-20mA) | ||||
| 附加功能 | 空 | 无附加功能 | |||
| R4 | 带RS485通讯 | ||||
| U24 | 带DC24V馈电 |

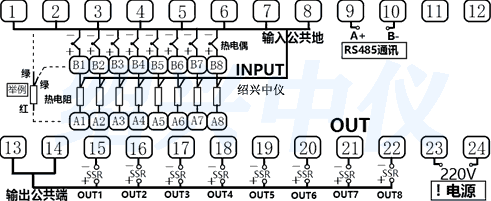

认真阅读随机使用说明书，按照下述接线图正确接线后方可开机。
XMT-J800八路温度显示控制仪，数字显示控制仪，
8路温度显示控制仪操作说明
公共菜单设置方法（公共参数）
按功能键（SET键）3秒，进入公共菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按◄（光标移位键）、▲（加键）、▼（减键）三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。
除了<菜单参数表格>中的各寄存器地址外，下面一些常用参数我们单独列出在一个连续的地址区间中，方便上位机通讯读写，下表中的各寄存器地址***多只支持连续快捷读3个字。（注意：除下表中的地址只支持连读3个字外，本说明书中其他寄存器地址都支持连读8个字）
通讯补充说明
1、上位机对XMT-J800八路温度显示控制仪写数据的程序部分应按仪表的规格加入参数限幅功能，以防超范围的数据写入仪表，使其不能正常工作，各参数代码、寄存器地址及范围见前面《仪表说明书》中的菜单表格。
2、上位机发读或写指令的间隔时间应大于或等于0.2秒，太短仪表可能来不及应答。
3、测量值为32767（7FFFH）表示HH（超上量程），为32512（7F00H）表示LL（超下量程）
4、除了CRC校验字节低位在前外，其它所有双字节均高位在前。
5、仪表未发送小数点信息，编上位机程序时应根据需要设置。
6、单条总线挂载20台以下通讯质量较稳定。如需挂载更多时，为保证通讯稳定性***好接485中继器。
7、因市面上有些modbus智能设备的参数寄存器地址的首地址是从1开始、有些是从0开始（本仪表从0开始）。故在与有些组态软件或触摸屏通讯时，上面表格中仪表的所有参数寄存器地址需要加1才能正确读写。
八路温度显示控制仪使用方法
测量显示
八路温度显示控制仪可测量电网中的电力参数有:Ua、Ub、Uc(相电压);Uab、Ubc、Uea(线电压)Ia、Ib、Ic(电流);Pa、Pb、Pc、Ps(每相有功功率和总有功功率);Qa、Qb、Qc、Qs(每相无功功率和总无功功率);PFs(总功率因数);Ss(总视在功率);FR(频率)以及有功(无功)电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
显示方式:
可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，1(三相电压)，2(三相电流)，3(有功功率、无功功率、功率因数)，4(频率)，5(有功电能信息)，6(无功电能信息)。
编程操作
在编程操作下，仪表提供了设置(SET)、输入(INPT)、通讯(CONN)三大类输入设置菜单项目，采用LED显示的分层菜单结构管理方式:第1排LED显示第1层菜单信息;第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。
键盘的编程操作采用四个按键的操作方式，即:左右移动键"←"、"→"，菜单进入或上回退"MENU"键、选择确定" " 来完成上述功能的的有操作。
