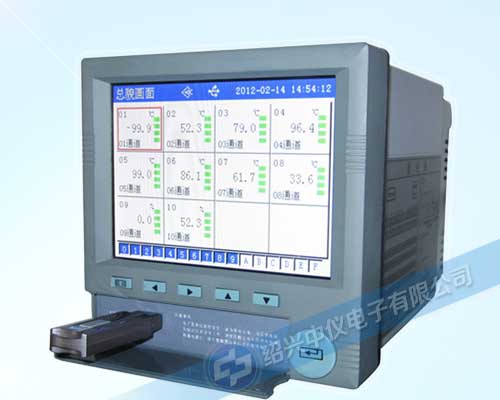

十六路无纸记录仪

ZYW230RG十六路无纸记录仪价格:8299元起,十六路无纸记录仪知识说明

更新时间:2022年12月07日,不同批次,ZYW230RG十六路无纸记录仪外观及包装或许略有不同,出厂前均经过严格检测...
十六路无纸记录仪
点击查阅替代新产品:http://www.maiyb.com/9.htm

技术指标

屏幕:5.6 英寸TFT真彩色图形液晶显示屏或蓝色LCD、320*240点阵、LED背光;

精度:实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;追忆精度:±0.2% F.S.;(注:热电偶应去掉冷端误差。)

输入规格:全隔离输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V;

隔离阻抗:20MΩ @ 1000V;

记录容量:64/128/192/248MB(FLASH容量可选择);

电压输入:0-5V、1-5V、0-20mV、0-100mV ( >1MΩ);

电流输入:0-10mA、4-20mA(阻抗250Ω);

热电阻: PT100、Cu50(要求三线电阻平衡,引线电阻<10Ω);

热电偶: S、B、K、T、E、J、F2;

其它输入信号或分度号需在订货时说明;

隔离配电输出: 变送器配电+24VDC,多16路隔离配电,配电≤30mA/路;

模拟量变送输出:4-20mA;负载能力750Ω();

继电器报警输出:12路继电器触点输出,触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警;

补偿方式:一般气体--温度、压力补偿测量体积流量;过热蒸汽--温度、压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

饱和蒸汽--只进行压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

天然气--温度、压力补偿测量体积流量;

补偿范围:蒸汽--压力 0.1-4.5MPa,温度 100-500℃,密度 0.1-100Kg/m3;一般气体--压力 0-60Mpa,温度 -100-500℃。

累积范围:无纸压力记录仪的累积可达到0~999999999999;

通讯、打印:通讯接口----RS232C或RS485,波特率----(1200、2400、9600、19200),打印接口----RS232C直接连接微型打印机;

记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;

记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下:

数据备份和转存:1G、2G、4G及其它可以兼容的U盘;

热电偶冷端补偿误差:±1℃ ;

断电保护: 内置FLASH存储器保护参数和历史数据,断电后可***保存;

集成硬件时钟:掉电后也能准确运行;

时钟误差:±1 分/月;

供电电源:85VAC-265VAC,45~65HZ;

环境温度:0~50℃、避免日光直晒;

环境湿度:0~85%R.H;

净重:≤3.0Kg。

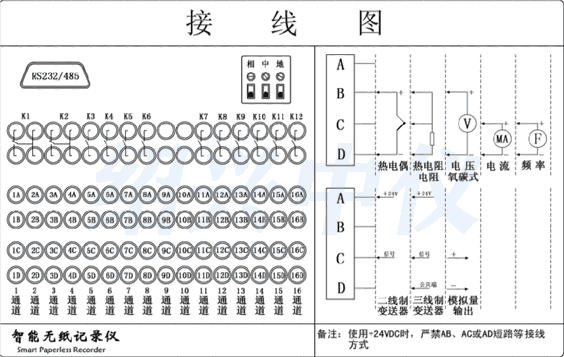

十六路无纸记录仪接线图

十六路无纸记录仪接线方法与接线图

选型,价格,工作原理,技术知识,应用方案,接线方法,使用说明...

十六路无纸记录仪厂家

绍兴中仪电子精选ZYW230RG十六路无纸记录仪,公司主营:温度仪表、液位仪表、压力仪表、电量仪表、记录仪表、数显仪表及自控系统等自动化仪表,特殊需求可定制
查阅更多

十六路无纸记录仪用途

随着微电子技术、计算机技术和通信技术的飞速发展,在工业上使用的无纸压力记录仪的技术更新越来越快,旧的控制室仪表不断被新的、功能更强大、使用更方便的控制室仪表取代。绍兴中仪十六路无纸记录仪在应用的化工、炼油、冶金、制药、造纸、建材等各行业中,随着企业规模的扩大、自动化程度的提高,对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上,我公司经过多年连续开发和生产,已经成功推出一系列仪表,能够满足各类用户的各种不同使用场合的需求。

十六路无纸记录仪怎么导出数据

本系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。

本款无纸压力记录仪是以32位CPU为核心、辅以大规模集成电路和图形液晶显示器的智能化记录仪表,仪表显示信息量大、操作简单、界面友好,下面是主要功能特点:
