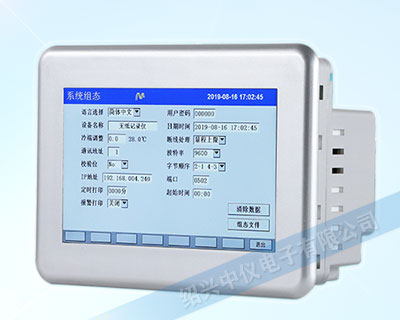

ZYW510T四路无纸记录仪

ZYW510T彩屏四路无纸记录仪（触摸屏）采用新型5英寸彩色屏，大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。4路模拟信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带2路报警输出，1个馈电输出，RS485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座。

技术参数

1、输入信号：4通道全切换信号输入。

2、全切换输入信号类型:

标准电压信号：0～5V、1～5V、√0～5V、√1～5V、0～10V;

标准电流信号：0～10mA、4～20 mA、0～20 mA、√0～10mA、√ 4～20mA；

毫伏信号：0～20mV、0～100mV、±20mV、±100mV；

热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

线性电阻信号：0～400Ω；

3、精度：±0.2%FS。

4、采样周期：1秒。

5、处理器：采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S。

6、存储器：内部48M Byte Flash记录时间：

7、报警输出：2限报警继电器常开触点输出，触点容量AC250V/1A、1A/24VDC(阻性负载)。(注：当负载超过继电器触点容量时，请不要直接带负载)

8、馈电：给二线制变送器提供回路电源，额定电压DC24V±10%，电流100mA。

9、通讯接口：以太网标准RJ45接口，通讯速率10/100M自适应，支持ModBus-TCP；RS485通讯接口，波特率为2400、4800、9600、19200bps可选，支ModBus-RTU；RS232打印接口，配接40针微型打印，可实现手动/定时打印功能。

10、工作电源：AC 85～264V；频率：50/60Hz；功耗：≤10W。

11、工作条件：工作温度：-10～50℃；湿度：10～90%(无结露)。

选型说明

使用说明

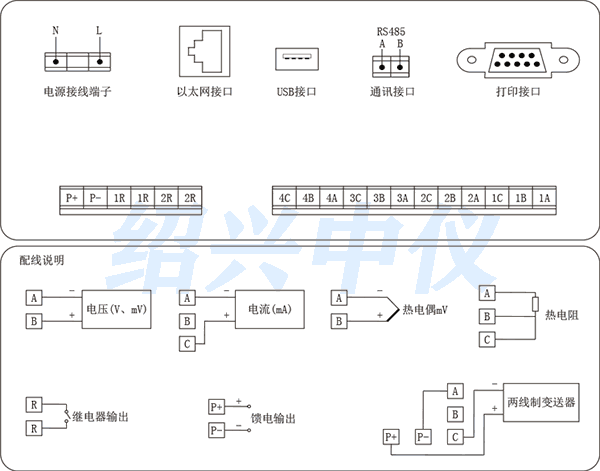

下图为四路无纸记录仪接线方法：

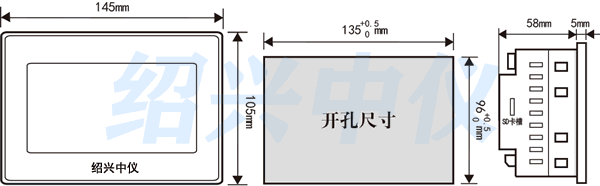

四路无纸记录仪安装说明图

安装方法：

根据开孔尺寸在表盘面上开孔，将仪表嵌入表盘，然后在仪表两侧用四个安装支架将仪表固定在表盘上。安装尺寸如上图所示。

四路无纸记录仪怎么接线的方法

1、通讯线的连接:

RS-485通讯线的连接

RS485通讯线请使用屏蔽双绞线，通讯线长度不能超过1000米。在通讯线长度大于100米的条件下进行通讯时，为减少反射和回波，必须增加阻值为120欧姆的终端匹配电阻，终端匹配电阻应加在RS485通讯线的***远两端。

RS-232通讯线的连接

RS232通讯接口位于仪表的背面，它不仅可以和计算机之间进行通信，还可以和串行打印机等外部设备进行通讯。通讯线长度不能超过10米，一般在3米以内 2、电源线的连接。

四路无纸记录仪的用途

记录仪可用于化工业、水处理厂等。

彩屏4路无纸记录仪供电电源为AC85~265V范围内正常工作。仪表后面板电源接口上N、L接交流电源，GND(FG)是保护地，把GND(FG)接到大地可有效的防止静电干扰。 接上电源检查仪表是否正常，若有异常，请不要连接输入信号线。

3、信号线的连接:

1)热电阻接线方法:电阻一端接仪表通道D端子，另外两端接仪表通道B、C端子。

2)热电偶接线方法:热电偶正端接仪表通道C端子，负端接仪表通道B端子。

3)线性电流0-10mA或4-20mA接线方法:接仪表通道AB端子之间并联500欧姆或250欧姆的标准电阻，使线性电流转换为线性电压，剩下的接法同线性电压。

4)线性电压0-5V或1-5V接线方法：电压正端接仪表通道A端子，负端接仪表通道B端子
