更新时间：2023年02月19日

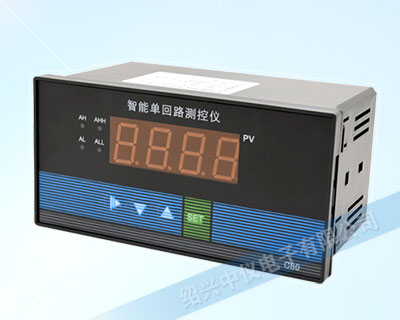

数字显示控制仪
ZY-LED数字显示控制仪采用微处理器进行控制运算。
ZY-LED数字显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
数字显示控制仪怎么调参数
1、ZY系列数字显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
2、数字显示控制仪可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。
数字显示控制仪参数设置
LED系列数字显示控制仪采用微处理器进行控制运算，可对非线性输入信号进行精度极高的线性矫正测量，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
数字显示控制仪采用多种输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
| 型号代码 | 代码 | 产品参数说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY- | □ □ □□－□ □－□□－□ □ －□ □ | ||||||||||
| 外形特征 | C S | 横式显示仪表 竖式显示仪表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（横），48×96mm（竖） 72×72mm 160×80mm（横），80×160mm（式） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 测量显示 三位式控制 四限控制或四限报警输出 | |||||||||
| 通讯方式 | □ | 请参见"通讯方式" | |||||||||
| 输出方式 | □ | 请参见"变送输出方式" | |||||||||
| 输入类型 | □□ | 请参见"输入类型" | |||||||||
| di一报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
| 第二报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||
| 供电方式 | W T 省略 | DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） | |||||||||
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～9999 d |
| 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊规格 | 用户特定 |
| 03 | K | 0～1300℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20mA开方 | -1999～9999 d |
| 04 | E | 0～1000℃ | 12 | 4～20mA | -1999～9999 d | 20 | 0～10mA开方 | -1999～9999 d |
| 05 | T | -200～400℃ | 13 | 0～10mA | -1999～9999 d | 21 | 1～5V开方 | -1999～9999 d |
| 06 | J | 0～1200℃ | 14 | 1～5V | -1999～9999 d | 22 | 0～5V开方 | -1999～9999 d |
| 07 | Wre | 0～2300℃ | 15 | 0～5V | -1999～9999 d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20mA | -1999～9999 d | 24 | 频率输入 | 0～5kHz |
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5V | 18 | 1～5V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5V | 19 | 0～5V开方 |
| 03 | K | 07 | WRe | 12 | 4～20mA | 16 | 4～20mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
| 选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
1、数字显示控制仪同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
2、ZY-C70、C10系列数字显示控制仪无频率信号输入。
3、C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示，C10系列为0.32英寸LED显示。
4、四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
ZY-C401-00-NN-08数字显示控制仪，外形48*48mm，PT100输入，无继电器。
ZY-C801-00-NN-08数字显示控制仪，外形160*80mm，PT100输入，无继电器。
ZY-C403-00-HL-08数字显示控制仪，外形48*48mm，PT100输入，带上下限报警。
ZY-C803-00-HL-12数字显示控制仪，外形160*80mm，4-20mA输入，带上下限报警。
ZY-C903-00-HL-12数字显示控制仪，外形96*96mm，4-20mA输入，带上下限报警。
数字显示控制仪(温度控制仪)在窑炉自动控制系统中的应用案例图
| 型号 | ZY-C803 | 接线图 |
|---|---|---|
| 仪表外形 | 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g | ZY-C80系列96×48mm外形数字显示控制仪接线图 |
| 型号 | ZY-T803（横式） | |
| 仪表外形 | 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm重 量:400g | |
| 型号 | ZY-S803 | |
| 仪表外形 | 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g | |
| 型号 | ZY-T801（竖式） | |
| 仪表外形 | 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g | |
| 型号 | ZY-C401/C403（横式） | 接线图 |
| 仪表外形 | 仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g | ZY-C40系列96×48mm外形数字显示控制仪接线图 |
| 型号 | ZY-S401/S403（竖式） | |
| 仪表外形 | 仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重 量:240g | |
| 型号 | ZY-C901/C903 | 接线图 |
| 仪表外形 | 仪表尺寸:96×96×110mm 开孔尺寸:92×92mm 重量:400g | ZY-C90系列96×96mm外形数字显示控制仪接线图 |
| 型号 | ZY-C701/C703 | 接线图 |
| 仪表外形 | 仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g | ZY-74系列72×72mm外形数字显示控制仪接线图 |
| 型号 | ZY-C101/C103 | 接线图 |
| 仪表外形 | 仪表尺寸:48×48×110mm 开孔尺寸:44×44mm 重量:180g | ZY-C10系列48×48mm外形数字显示控制仪接线图 |
