HART375E手持器

HART375E手持器英文显示，它是支持HART协议设备的手持通信器，它可以对符合HART协议的设备进行配置、管理和维护。

HART375E手持器可以方便的接入DC4~20mA HART协议仪表电流回路中，与HART协议仪表（如压力变送器等产品）进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。HART375E手持器支持HART协议的***主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。

功能特点

1、支持延时关机：按压开关键 I/O 一秒钟以上，可打开或关闭手持器电源。
2、输出HART幅值自动控制：在噪声较大的现场，HART信号输出幅值将自动增加一倍。
3、新增总线噪声有源处理电路，通信效果更好。
4、支持快捷键：用户可通过使用数字快捷键直接进入相关功能。
5、改良的新壳体设计，更具国际产品特色。
6、此HART375E手持器为English显示界面。
7、工作时间更长：三节南孚五号电池可连续工作150～200小时，并有电池电量指示。
8、1%电池电量测量，显示更准确。
9、增加翠绿色背光，显示更加清晰（可用于昏暗/夜间环境操作）。
10、用户可主动关闭背光（通过按住右下角转换键1秒以上可关闭或开启背光）。
11、HART375E手持器全功能支持数十种仪表：SIMENS PDS、P300、LR200雷达物位计、 Rosemount 1151、罗斯蒙特3051、罗斯蒙特644、248、2051，SIMENS DSIII、PS2、SIPART PS2阀门定位器、Yokokawa EJA、EJX，ABB，FOXBORO等。

技术指标

1、外形尺寸
HART375E：228mm×100mm×60mm（手持部分为70mm 宽×36mm 厚）(不包括插头和引出带缆部分)，它和HART375C外观相似。

2、HART接口部分
A、HART接口符合HCF（HART通信基金会）协议，双向半双工1200bit/s方式工作，
B、HART接口可接收的共模电压为±28V，
C、HART375E手持器漏电电流典型值小于 1.0uA@25℃，
D、HART接口通信距离<1500m，
E、产品具有抗EMI措施，
F、HART通信接口具有幅值自动倍增功能。

3、PC接口部分
PC接口部分需要通过电平转换器连接PC 机串口，此端口用于升级仪表库，由厂家技术升级。

4、功耗指标
电源功耗：4.5VDC/19.8mA（工作状态）。

5、电池的使用
供电电源：三节5号（SIZE AA）碱性电池或镍氢充电电池。
连续工作时间：采用碱性电池时，典型值为150小时。采用2000mAH充电电池时，典型值为100小时（具体随环境等因素引起时间误差属正常）。

6、环境温度要求
工作温度范围：0℃～+50℃ 储存温度范围：-20℃～+55℃

7、液晶显示屏
液晶显示屏是8行×21字符显示，可以显示4行汉字。
在环境温度过低时，HART375E手持器的液晶显示器的响应速度会变慢，这是正常现象；由于本设备带有自动温度补偿电路，在环境温度较高时，液晶显示器仍然具有很好的对比度，方便您在不同环境的使用需求。

使用说明

HART375E手持器接线使用说明图

使用注意事项

不可在阳光下爆晒HART375E手持器，会缩短液晶显示器的寿命。

在长时间不使用HART375E手持器时，建议取出设备内的电池，以免因电池漏液损坏本设备（使用高能碱性电池时除外）。

操作菜单说明

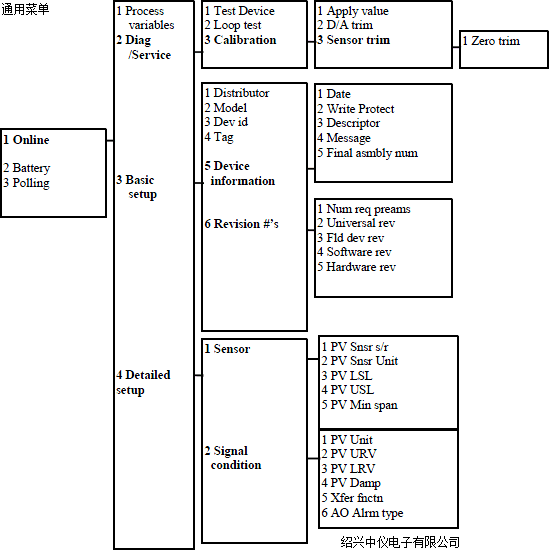

HART375E手持器通用操作菜单树

包装清单

HART375E手持器，合格证，说明书，通讯线，便携包(可送电池)；由于批次不同，产品外观及包装或许会略有不同；本公司产品出厂前都会经过严格检测及老化，质量保证。

HART375E是一种用于工业现场的HART协议通信测试仪器。作用说明：

1、支持HART协议通信测试：可以对HART协议的仪表进行通信测试，包括读取和设置仪表参数，解析HART协议报文等。

2、诊断和维护工具：可以用于检测HART通信中的故障，定位和解决问题，以及维护和校准仪表。

3、大屏幕显示：具有高清液晶屏幕，可以清晰地显示测试结果和仪表参数。

4、便携式设计：轻便易携带，方便在现场测试和维护。

5、多种测试模式：支持多种测试模式，包括手动模式、自动模式、连续模式等。

6、数据存储功能：可以存储测试数据和仪表参数，方便后续分析和查看。

总之，HART375E是一款功能齐全的HART协议通信测试仪器，可以帮助工程师和技术人员更快、更准确地定位和解决HART通信故障，提高工作效率和精度。

HART375E手持器使用说明目录

快速操作指南

常用功能指导（在线状态下）

HART375E手持器使用指南

1.1简介

1.2手持器和HART连接

1.3打开手持器

1.4常用功能

1.4.1过程变量（Process Variables）

1.4.2设定主变量单位（PV Unit）

1.4.3设定量程上限（PV URV）

1.4.4设定量程下限（PV LRV）
